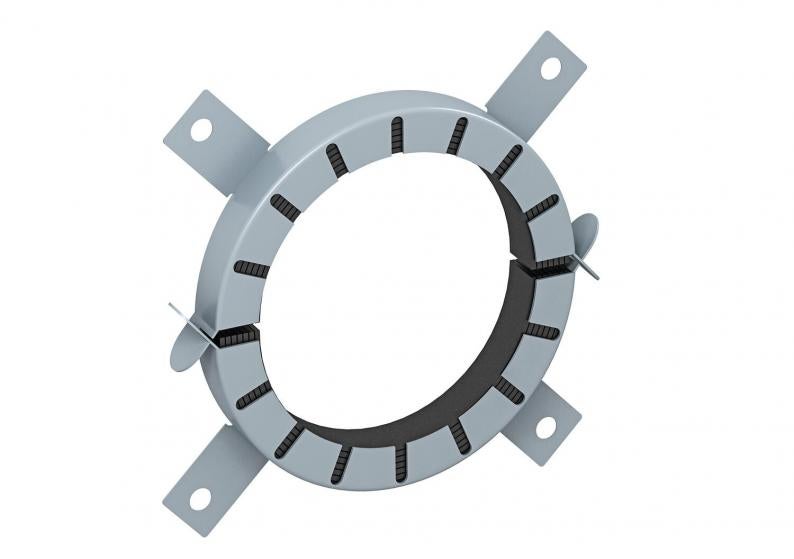

Cauruļu manšete ar 4 stiprinājuma mēlītēm
Type TCX-063
|Item no. 7202204
|EAN 4012195856603
Item no. / Type
caurules diametram min.
caurules diametram maks.
Izmērs d
Izmērs D, min.
Izmērs H
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Cauruļu manšete degošām caurulēm.
Tērauda loksnes korpusā ievietotie ugunsdrošības ieliktņi ugunsgrēka laikā aizspiež ciet degošās termoplastu caurules ar ļoti lielu piebriešanas spiedienu.
Stiprinājums ar dībeļiem vai vītņstieņiem M6 līdz izmēram 75, tālāk ar M8.
Tērauda loksnes korpusā ievietotie ugunsdrošības ieliktņi ugunsgrēka laikā aizspiež ciet degošās termoplastu caurules ar ļoti lielu piebriešanas spiedienu.
Stiprinājums ar dībeļiem vai vītņstieņiem M6 līdz izmēram 75, tālāk ar M8.
Technical data

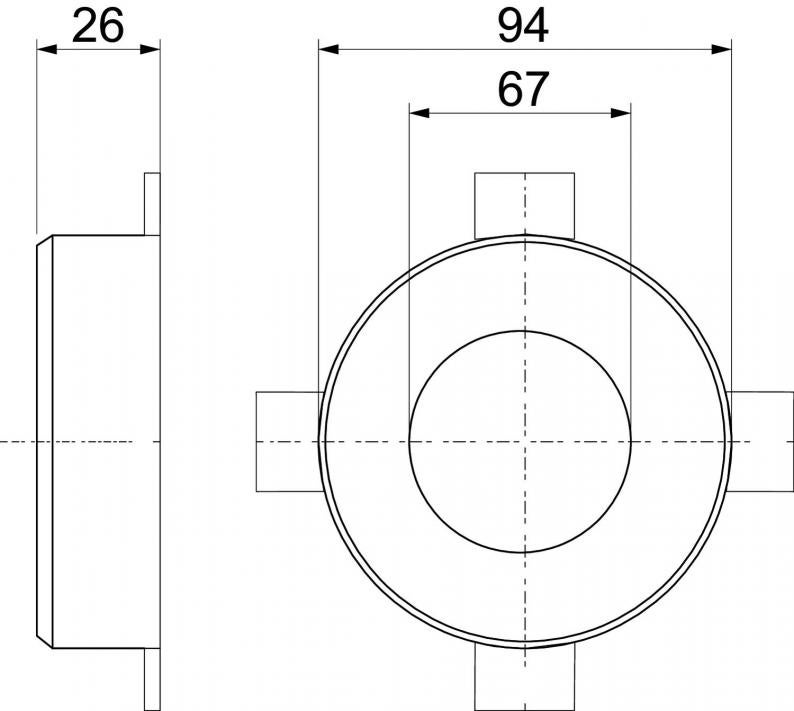

Izmēri
| Garums | 94 mm |
|---|---|
| Platums | 94 mm |
| Augstums | 26 mm |
| Izmērs d | 67 mm |
| Izmērs D, min. | 94 mm |
| Izmērs H | 26 mm |
Tehniskie dati
| caurules diametram min. | 63 mm |
|---|---|
| caurules diametram maks. | 65 mm |
| Nepieciešamie piederumi | jā |
| Izmērs | Ø63mm |
| Materiāls | Intumescējošs materiāls |
| Krāsa | pelēks |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
Item no. 7202300
Izolējošā putu slāņa aģents kasetnēType
DSX-K
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (2)
Katalogi un bukleti (3)
Deklarācijas (5)
Sertifikāti (5)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
caurules diametram min.
caurules diametram maks.
Izmērs d
Izmērs D, min.
Izmērs H
Item no.
TCX-063
63
65
67
94
26
7202204
TCX-075
75
77
79
106
26
7202205
TCX-090
90
92
94
132
26,6
7202206
TCX-110
110
112
114
155
26,6
7202207
TCX-125
125
127
129
172
40
7202208
caurules diametram min.
caurules diametram maks.
Izmērs d
Izmērs D, min.
Izmērs H
TCX-063
Item no.
7202204
caurules diametram min.
63
caurules diametram maks.
65
Izmērs d
67
Izmērs D, min.
94
Izmērs H
26
TCX-075
Item no.
7202205
caurules diametram min.
75
caurules diametram maks.
77
Izmērs d
79
Izmērs D, min.
106
Izmērs H
26
TCX-090
Item no.
7202206
caurules diametram min.
90
caurules diametram maks.
92
Izmērs d
94
Izmērs D, min.
132
Izmērs H
26,6
TCX-110
Item no.
7202207
caurules diametram min.
110
caurules diametram maks.
112
Izmērs d
114
Izmērs D, min.
155
Izmērs H
26,6
TCX-125
Item no.
7202208
caurules diametram min.
125
caurules diametram maks.
127
Izmērs d
129
Izmērs D, min.
172
Izmērs H
40
