IS 8 iekārtais statnis
Type IS 8 K 20 FT
|Item no. 6361021
|EAN 4012196196333
Item no. / Type
Garums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

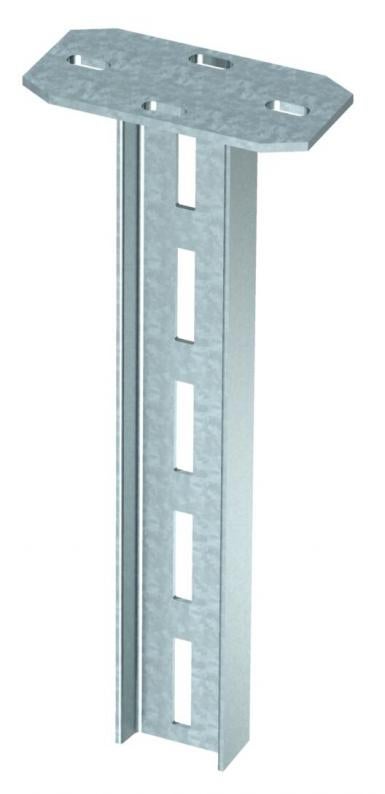

Iekārtais statnis (I profils) ar piemetinātu augšējo plāksni. Nostiprināšanai pie horizontāliem betona griestiem un tērauda sijām.
Iekārtajā statnī IS 8 K vienā vai abās pusēs var nostiprināt AS 15, AS 30 un AS 55 tipa balsteņus. Balsteņu augstums ir vienmērīgi regulējams.
Technical data

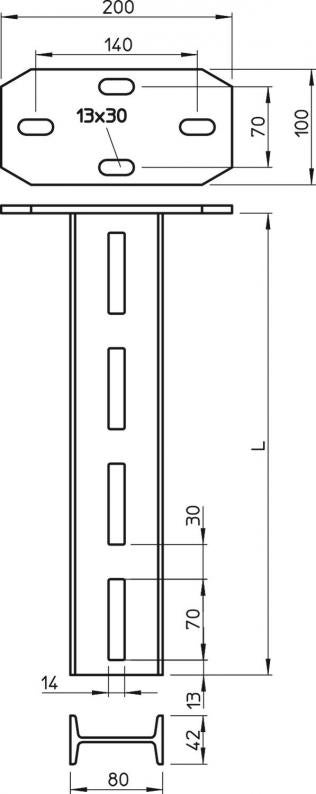

Izmēri
| Garums | 200 mm |
|---|---|
| Platums | 80 mm |
| Augstums | 42 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| griezuma diametrs | 70 mm |
| Materiāla biezums | 4 mm |
| Cauruma platums | 14 mm |
| Ar zobiem | nē |
| Izpildījums | I veida profils |
| maksimālā vilces slodze | 50 kN |
| Balsteņa garums 200 | 9,6 kN |
| Balsteņa garums 400 | 7 kN |
| Balsteņa garums 600 | 5 kN |
| Izmērs | 80x42x200 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |

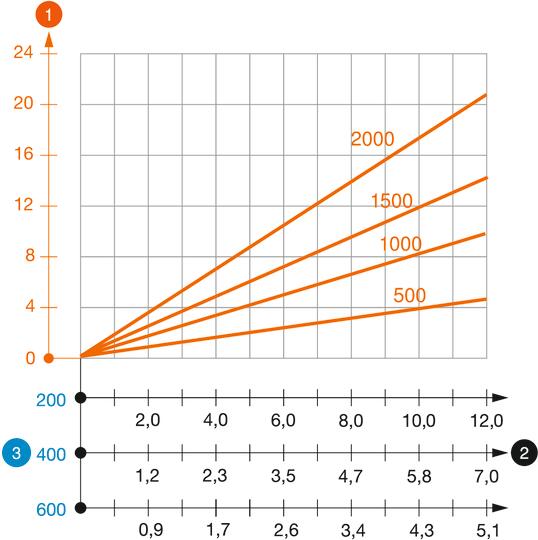

Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Slodzes līkne ar mm izteiktu statņa garumu
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,4898 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 4,4898 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montāžas piederumi
Article
Type
Item no.
Amount
Item no. 6018300
I veida statņu savienotājs VIS 8 FTType
VIS 8 FT
Smallest selling unit: 10 Gabals
10Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)
Variants
Type
Garums
Krāsa
Item no.
IS 8 K 20 FT
200
cinks
6361021
IS 8 K 30 FT
300
cinks
6361056
IS 8 K 40 FT
400
cinks
6361072
IS 8 K 50 FT
500
cinks
6361099
IS 8 K 60 FT
600
cinks
6361110
IS 8 K 70 FT
700
cinks
6361137
IS 8 K 80 FT
800
cinks
6361153
IS 8 K 90 FT
900
cinks
6361188
IS 8 K 100 FT
1000
cinks
6361218
IS 8 K 110 FT
1100
cinks
6361234
IS 8 K 120 FT
1200
cinks
6361250
IS 8 K 130 FT
1300
cinks
6361277
IS 8 K 140 FT
1400
cinks
6361293
IS 8 K 150 FT
1500
cinks
6361315
IS 8 K 160 FT
1600
cinks
6361331
IS 8 K 170 FT
1700
cinks
6361366
IS 8 K 180 FT
1800
cinks
6361382
IS 8 K 200 FT
2000
cinks
6361420
IS 8 K 300 FT
3000
cinks
6361692
