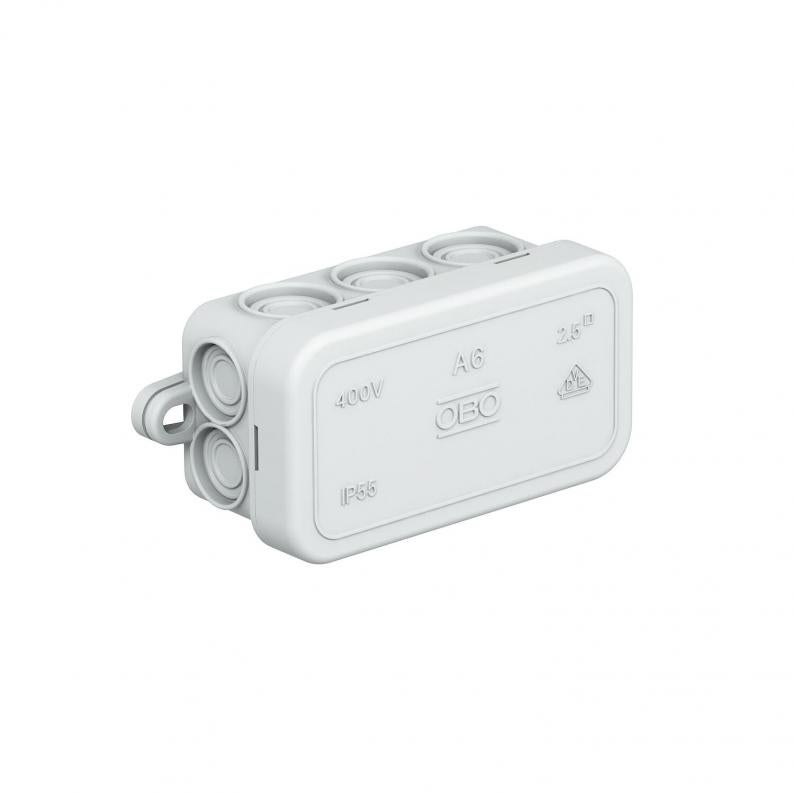

Kabeļu nozarkārba A 6
Type A 6
|Item no. 2000001
|EAN 4012195917069
Item no. / Type
Atvēruma iekšējais izmērs
Krāsa
Smallest selling unit: 10 Gabals
10Gabals
Gabals
Description
Aizsardzības klase IP55, nominālais spriegums 690 V, nominālais šķērsgriezums 2,5 mm², 6 ievadi kabeļiem ar diametru 5–14 mm
4 ievadi kabeļiem ar diametru 5–9 mm.
Uzspiežams vāks.
Izmēri: 80 x 43 x 36 mm
Atvēruma iekšējais izmērs: 69 x 32 x 30 mm
Uz 10 kārbām 1 instruments izgriešanai
4 ievadi kabeļiem ar diametru 5–9 mm.
Uzspiežams vāks.
Izmēri: 80 x 43 x 36 mm
Atvēruma iekšējais izmērs: 69 x 32 x 30 mm
Uz 10 kārbām 1 instruments izgriešanai
Technical data

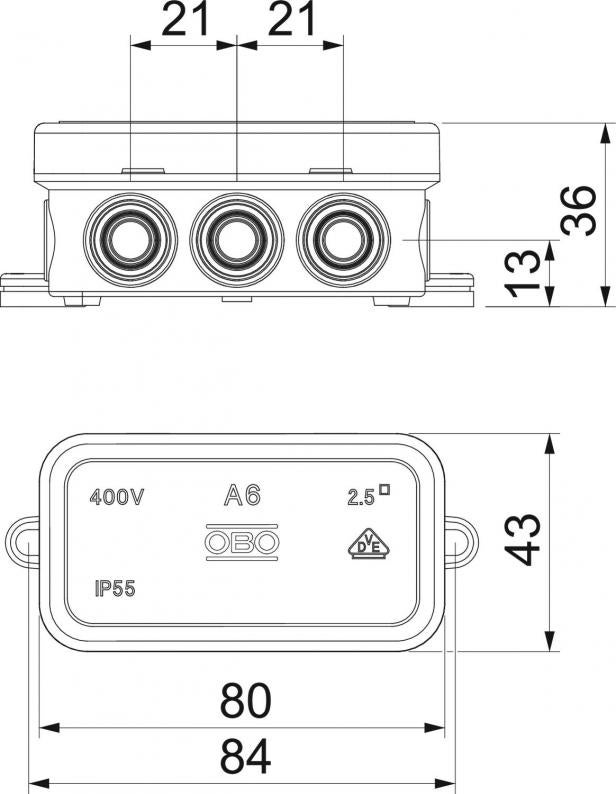

Izmēri
| Garums | 80 mm |
|---|---|
| Platums | 43 mm |
| Augstums | 36 mm |
| Atvēruma iekšējais izmērs | 69x32x30 mm |
Tehniskie dati
| Atveres veids | Kabelis |
|---|---|
| Nesatur halogēnus | jā |
| Ievadu skaits | 10 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP55 |
| Nominālais spriegums | 690 V |
| Virknējams | jā |
| ar vāku | jā |
| Plombējams | nē |
| Atveres veids | Kabelis |
| sprādzienbīstamai zonai | bez |
| Nominālais izolācijas spriegums Ui | 690 V |
| Elektrosistēmu funkciju | bez |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Izvirzījums |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | nē |
| sprādzienbīstamai zonai, gāze | bez |
| sprādzienbīstamai zonai, putekļi | bez |
| Maks. Vada šķērsgriezums | 2,5 mm² |
| Nominālais diametrs min. | 2,5 mm² |
| Forma | kvadrātisks |
| Aprīkojums | bez |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | uzliekams un nofiksējams |
| ROHS atbilstība | jā |
| Montāžas veids | Montāža pie sienas/griestiem |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 45 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | 80x43x34 |
| Materiāls | Polietilēns |
| Krāsa | gaiši pelēks; RAL 7035 |
| Vadu sadales kārbas vāka izpildījums | Noslēgts vāks |
| Izstrādājuma sērija | A sērijas |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0689 kg CO2e / 1 Gabals |
|---|
