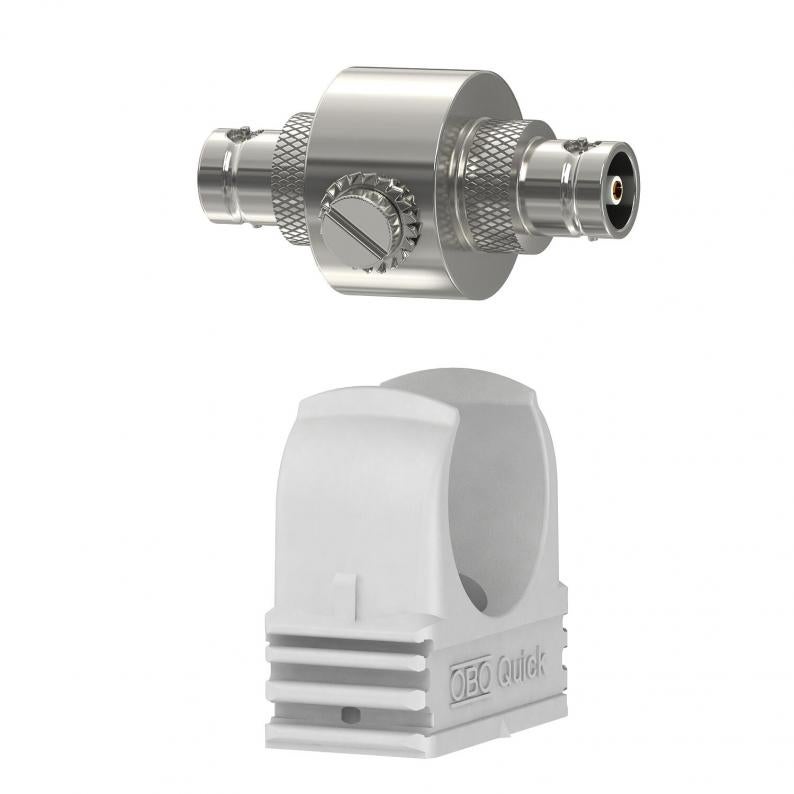

Koaksiāla aizsargierīce BNC pieslēgumam: ligzda/ligzda
Type DS-BNC W/W
|Item no. 5093236
|EAN 4012195390978
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Koaksiālās datu kabeļu aizsargierīces
• Pamataizsardzība
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350µs)
• Vienkārša montāža (adapteris), m = spraudnis, w = ligzda
• Dažādas spraudņu kombinācijas
• Ar BNC konektoru
• Optimāla datu pārsūtīšana
• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai montāžai
• Pamataizsardzība
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350µs)
• Vienkārša montāža (adapteris), m = spraudnis, w = ligzda
• Dažādas spraudņu kombinācijas
• Ar BNC konektoru
• Optimāla datu pārsūtīšana
• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai montāžai
Technical data
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Refleksijas zudumi | ≥14 dB |
| Viļņu pretestība | 50 Ω |
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | nav |
| Spraudsistēma | BNC |
| Aizsardzības līmenis dzīsla–dzīsla | <800 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP40 |
| Pārbaudes standarts | IEC 61643-21 |
| Kapacitāte (dzīsla-dzīsla) | <40 pF |
| Kapacitāte (dzīsla-zemējums) | <20 pF |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >1 GΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C2: 10 kV / 5 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 10 kV / 5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 10 A |
| Nominālā noslogojuma strāva, AC | 7 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 130 V |
| Augstākais ilgtermiņa spriegums DC | 185 V |
| Robežfrekvence | 2200 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| Drošības līmenis | <800 V |
| ROHS atbilstība | jā |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤0,95 dB |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 130V |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0435 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
