Koaksiāla aizsargierīce F- pieslēgumam: ligzda/ligzda
Type DS-F W/W
|Item no. 5093272
|EAN 4012195022619
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Koaksiālās datu kabeļu aizsargierīces
• Pamata aizsardzība
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350 µs)
• Vienkārša montāža (adaptera spraudnis), m = spraudnis, w = ligzda
• Dažādas spraudņu kombinācijas
• Ar F savienotāju
• Optimāla pārsūtīšana

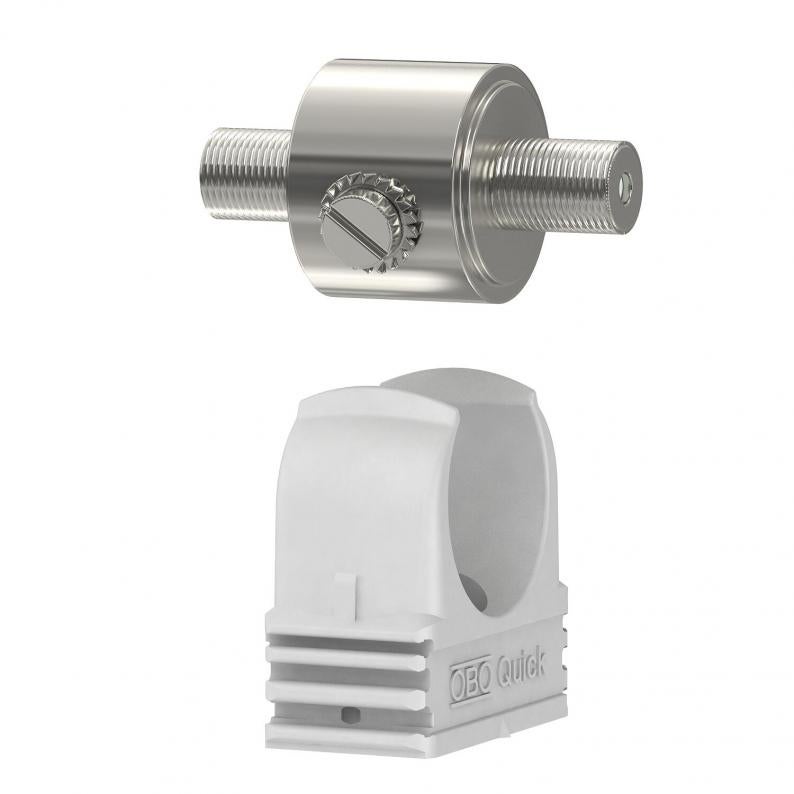

• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai instalācijai
Lietojums: TV un SAT ierīču, multikomutatoru, uztvērēju, kā arī DTV-T(2) aizsardzība
• Pamata aizsardzība
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350 µs)
• Vienkārša montāža (adaptera spraudnis), m = spraudnis, w = ligzda
• Dažādas spraudņu kombinācijas
• Ar F savienotāju
• Optimāla pārsūtīšana
• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai instalācijai
Lietojums: TV un SAT ierīču, multikomutatoru, uztvērēju, kā arī DTV-T(2) aizsardzība
Technical data
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Refleksijas zudumi | ≥14 dB |
| Viļņu pretestība | 75 Ω |
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | nav |
| Spraudsistēma | F |
| Aizsardzības līmenis dzīsla–dzīsla | <800 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP40 |
| Pārbaudes standarts | IEC 61643-21 |
| Kapacitāte (dzīsla-dzīsla) | <10 pF |
| Kapacitāte (dzīsla-zemējums) | <20 pF |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >1 GΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C2: 10 kV / 5 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 10 kV / 5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 2 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 5 A |
| Nominālā noslogojuma strāva, AC | 3,5 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 130 V |
| Augstākais ilgtermiņa spriegums DC | 185 V |
| Robežfrekvence | 3400 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| Drošības līmenis | <800 V |
| ROHS atbilstība | jā |
| LPZ | 0→2 |
| Impulsstrāva | 1 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤0,9 dB |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 130V |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1413 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1413 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
(2)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (2)
Variants
Type
Polu skaits
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Item no.
DS-F W/W
1
F
130
185
5093272
DS-F M/W
1
F
130
185
5093275
DS-F W/W
Item no.
5093272
Polu skaits
1
Spraudsistēma
F
Augstākais ilgtermiņa spriegums AC
130
Augstākais ilgtermiņa spriegums DC
185
DS-F M/W
Item no.
5093275
Polu skaits
1
Spraudsistēma
F
Augstākais ilgtermiņa spriegums AC
130
Augstākais ilgtermiņa spriegums DC
185
