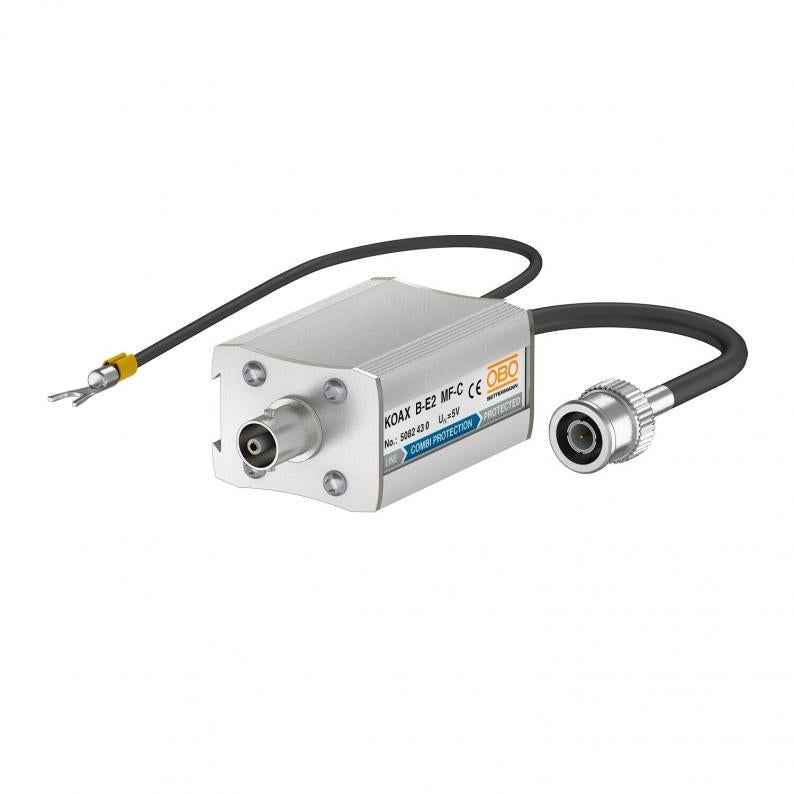

Kombinēts novadītājs 10Base2-/10Base5 tīkliem
Type KOAX B-E2 MF-C
|Item no. 5082430
|EAN 4012196415717
Item no. / Type
Augstākais ilgtermiņa spriegums DC
Izpildījums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Datu kabeļu aizsargierīce koaksiālām Ethernet tīklu sistēmām
• Alumīnija korpusā
• BNC savienotājs m/w
• Vienkārša montāža ar adaptera spraudņa palīdzību
• Divpakāpju aizsardzības shēma
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)
Lietojums: videosignālu aizsardzībai; kamerām vai CCTV iekārtām, Cheapernet, 10BASE2, 10BASE5
• Alumīnija korpusā
• BNC savienotājs, paredzēts Cheapernet, 10BASE2
• Vienkārša montāža ar adaptera palīdzību
• Divpakāpju aizsardzības shēma
• Alumīnija korpusā
• BNC savienotājs m/w
• Vienkārša montāža ar adaptera spraudņa palīdzību
• Divpakāpju aizsardzības shēma
• Montāža ar montāžas sliedi ar piederumiem DLS-BS (5082 38 2)
Lietojums: videosignālu aizsardzībai; kamerām vai CCTV iekārtām, Cheapernet, 10BASE2, 10BASE5
• Alumīnija korpusā
• BNC savienotājs, paredzēts Cheapernet, 10BASE2
• Vienkārša montāža ar adaptera palīdzību
• Divpakāpju aizsardzības shēma
Technical data
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Refleksijas zudumi | ≥14 dB |
| Viļņu pretestība | 75 Ω |
| Ierīces signalizācija | bez |
| Spraudsistēma | BNC |
| Aizsardzības līmenis dzīsla–dzīsla | <75 V |
| Aizsardzības līmenis dzīsla–zeme | <600 V |
| Aizsardzības veids | IP40 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 4,7 Ω ± 10% |
| Kapacitāte (dzīsla-dzīsla) | <100 pF |
| Kapacitāte (dzīsla-zemējums) | <100 pF |
| Zemējums ar: | Pieslēguma vads |
| Izolācijas pretestība | >1 GΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C2: 10 kV / 5 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 10 kV / 5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | 2 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 0,2 A |
| Nominālā noslogojuma strāva, AC | 0,3 A |
| Augstākais ilgtermiņa spriegums AC | 4,2 V |
| Augstākais ilgtermiņa spriegums DC | 6 V |
| Robežfrekvence | 68 MHz |
| Izpildījums | Kombinētā aizsardzība |
| SPD atb. | I + II + III klase/D1 + C2 + C1 |
| Kategorie | 1. + 2. +3. tips/D1 + C2 + C1 |
| LPZ | 0→3 |
| Impulsstrāva | 1 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤1,7 dB |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 6.2V |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,6109 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,6109 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Polu skaits
Spraudsistēma
Augstākais ilgtermiņa spriegums DC
Izpildījums
Item no.
KOAX B-E2 MF-C
1
BNC
6
Kombinētā aizsardzība
5082430
KOAX B-E2 MF-F
1
BNC
6
Augstas jutības aizsardzība
5082432
Izpildījums
KOAX B-E2 MF-C
Item no.
5082430
Polu skaits
1
Spraudsistēma
BNC
Augstākais ilgtermiņa spriegums DC
6
Izpildījums
Kombinētā aizsardzība
KOAX B-E2 MF-F
Item no.
5082432
Polu skaits
1
Spraudsistēma
BNC
Augstākais ilgtermiņa spriegums DC
6
Izpildījums
Augstas jutības aizsardzība
