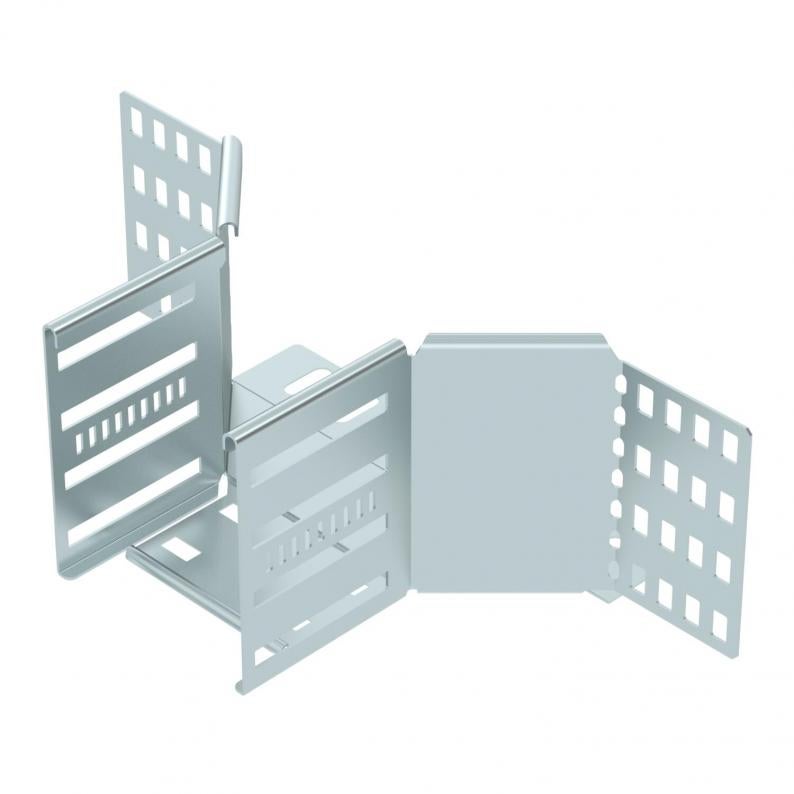

Montāžas atzarojuma detaļa 110 FS
Type RAA 110 FS
|Item no. 6042151
|EAN 4012197337551
Item no. / Type
Platums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Montāžas atzarojuma detaļa horizontāla atzarojuma vai krustojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Technical data

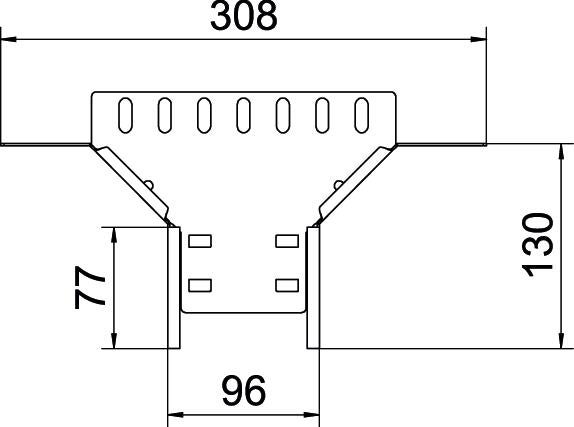

Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 110 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,8 mm |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 0,8 mm |
| Atzarojuma platums | 100 mm |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 110x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 18 St. |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,8234 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,8234 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Montāžas piederumi
Article
Type
Item no.
Amount
Item no. 6042401
Vāks montāžas atzarojuma detaļai FSType
RAAD 100 FS
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
Krāsa
Item no.
RAA 110 FS
100
cinks
6042151
RAA 115 FS
150
cinks
6042153
RAA 120 FS
200
cinks
6042155
RAA 130 FS
300
cinks
6042157
RAA 140 FS
400
cinks
6042159
RAA 150 FS
500
cinks
6042161
RAA 160 FS
600
cinks
6042163
