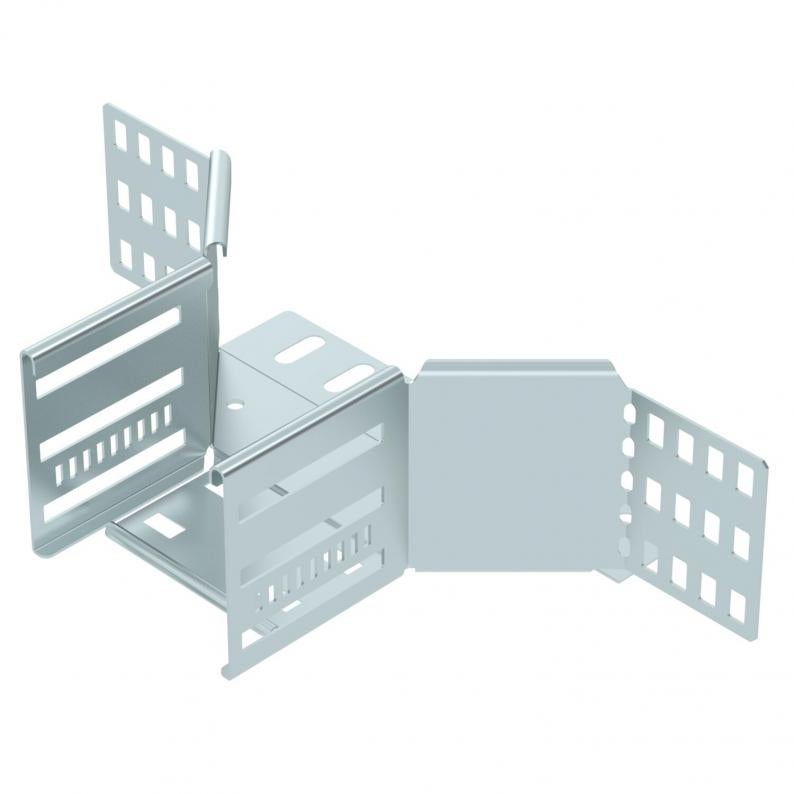

Montāžas atzarojuma detaļa 85 FS
Type RAA 810 FS
|Item no. 6042131
|EAN 4012197337377
Item no. / Type
Platums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Savienojums horizontāla atzara izveidošanai, sānu augstums 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Technical data

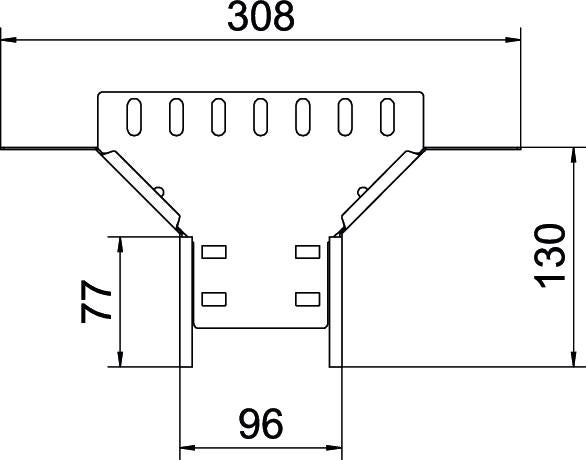

Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 85 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,8 mm |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 0,8 mm |
| Atzarojuma platums | 100 mm |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 85x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 14 St. |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,5919 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,5919 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Montāžas piederumi
Article
Type
Item no.
Amount
Item no. 6042401
Vāks montāžas atzarojuma detaļai FSType
RAAD 100 FS
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
Krāsa
Item no.
RAA 810 FS
100
cinks
6042131
RAA 820 FS
200
cinks
6042133
RAA 830 FS
300
cinks
6042135
RAA 840 FS
400
cinks
6042137
RAA 850 FS
500
cinks
6042141
RAA 860 FS
600
cinks
6042143
Platums
RAA 810 FS
Item no.
6042131
Platums
100
Krāsa
cinks
RAA 820 FS
Item no.
6042133
Platums
200
Krāsa
cinks
RAA 830 FS
Item no.
6042135
Platums
300
Krāsa
cinks
RAA 840 FS
Item no.
6042137
Platums
400
Krāsa
cinks
RAA 850 FS
Item no.
6042141
Platums
500
Krāsa
cinks
RAA 860 FS
Item no.
6042143
Platums
600
Krāsa
cinks
