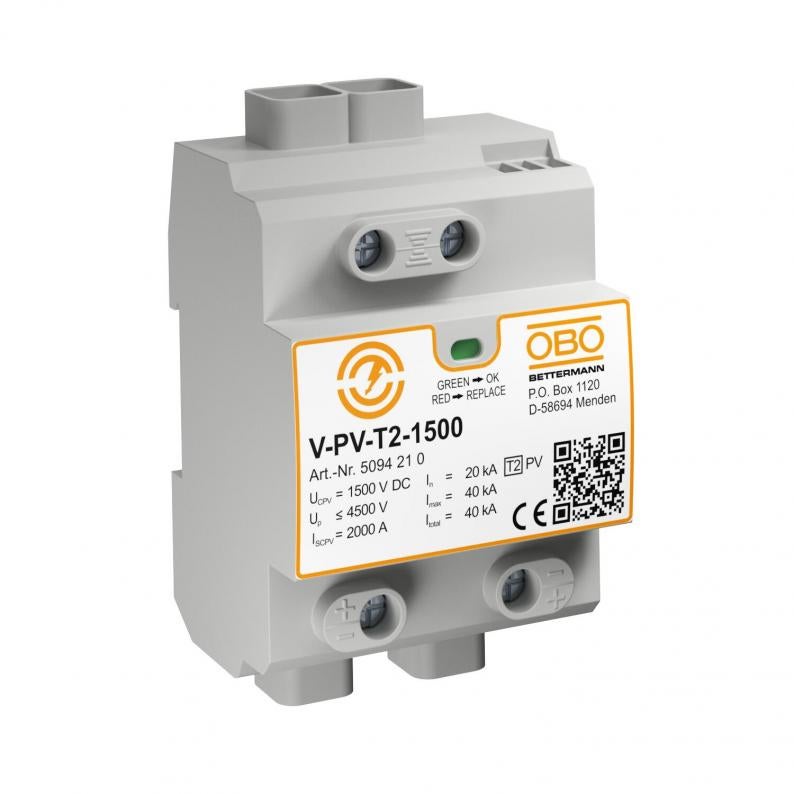

Nokomplektēts fotoelektriskais bloks, 1500 V DC
Type V-PV-T2-1500
|Item no. 5094210
|EAN 4012196603695
Item no. / Type
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
2. tips, pārsprieguma aizsargierīce fotoelekriskajām iekārtām.
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja no 20 kA katram polam līdz 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja no 20 kA katram polam līdz 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
Technical data

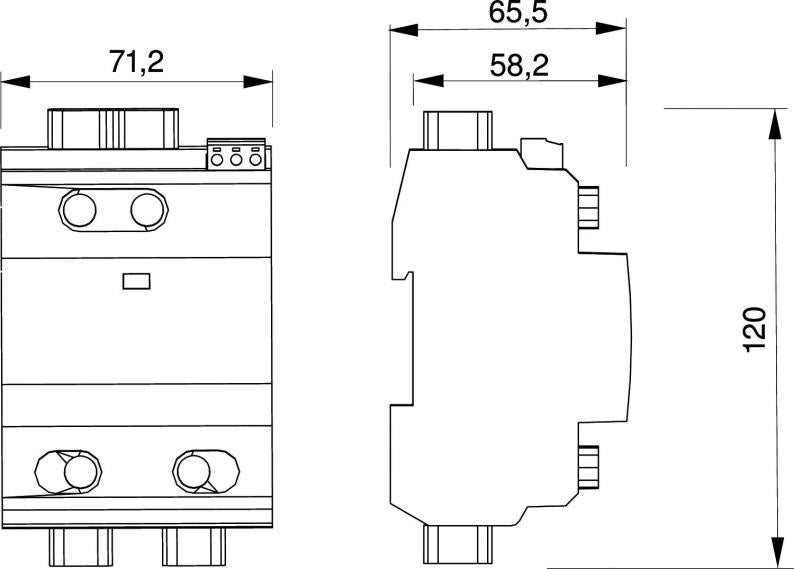

Izmēri
| Garums | 65,5 mm |
|---|---|
| Platums | 71,2 mm |
| Augstums | 120 mm |
Tehniskie dati
| Tīkla tips | DC |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Sprādziendroša konstrukcija | nē |
| Tipa 1 pārbaudes klase | nē |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | nē |
| Maks. PV spriegums | 1500 V |
| Integrēta aizsardzība pie ieejas | nē |
| Augstākais ilgtermiņa spriegums DC | 1500 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | citi |
| Montāžas veids | Montāžas sliede 35 mm |
| Izpildījums | Y konfigurācija |
| Tīkla tips, DC | jā |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 50 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 1500V DC |
| Krāsa | pelēks |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 2,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 40 kA |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2054 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2054 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
