Sienas un profila atbalsta roka AWG 15 FT
Type AW G 15 11 FT
|Item no. 6420606
|EAN 4012196662470
Item no. / Type
Platums
F, izteikts kN
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Vieglas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni sietveida reņu nostiprināšanai bez skrūvēm.
Atbalsta rokas nostiprināšana ar sešstūra galvas skrūvi pie U-veida profila, sākot ar 400 mm platumu, izbīdot to cauri abām profila malām. Šim nolūkam izmantojiet atbilstošus distances elementus.
Technical data

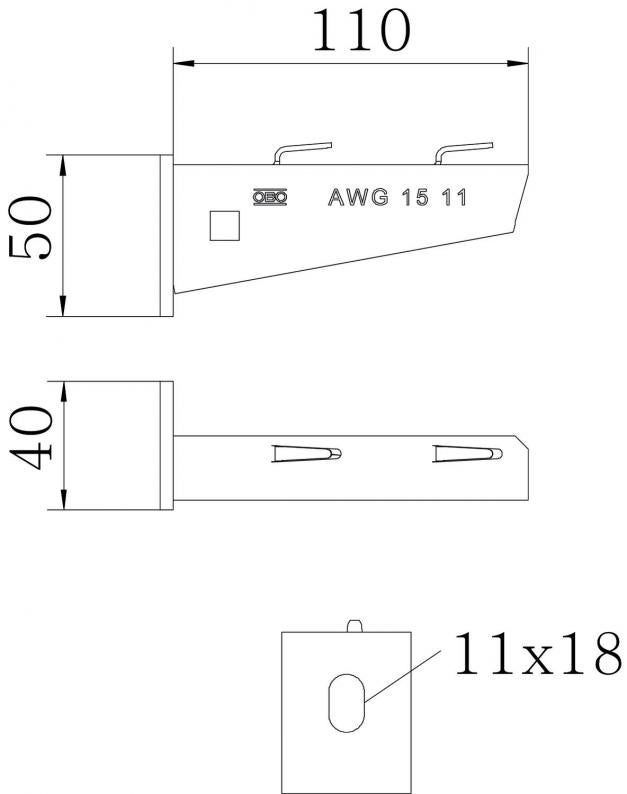

Izmēri
| Garums | 40 mm |
|---|---|
| Platums | 110 mm |
| Augstums | 50 mm |
| Izmērs A | 40 mm |
| Izmērs B | 110 mm |
| Izmērs H | 50 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Nerūsējošs tērauds, kodināts | nē |
| platumam min. | 100 |
| platumam maks. | 100 mm |
| Leņķa diapazons min. | 90 mm |
| Leņķa diapazons maks. | 90 mm |
| Cauruma diametrs | 11 mm |
| Izpildījums | Sienas un statņa balstenis |
| F, izteikts kN | 1,5 kN |
| Izmērs | B110mm |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2973 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2973 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (6)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
F, izteikts kN
Krāsa
Item no.
AW G 15 11 FT
110
1,5
cinks
6420606
AW G 15 21 FT
210
1,5
cinks
6420608
AW G 15 31 FT
310
1,5
cinks
6420610
AW G 15 41 FT
410
1,5
cinks
6420612
Platums
AW G 15 11 FT
Item no.
6420606
Platums
110
F, izteikts kN
1,5
Krāsa
cinks
AW G 15 21 FT
Item no.
6420608
Platums
210
F, izteikts kN
1,5
Krāsa
cinks
AW G 15 31 FT
Item no.
6420610
Platums
310
F, izteikts kN
1,5
Krāsa
cinks
AW G 15 41 FT
Item no.
6420612
Platums
410
F, izteikts kN
1,5
Krāsa
cinks
