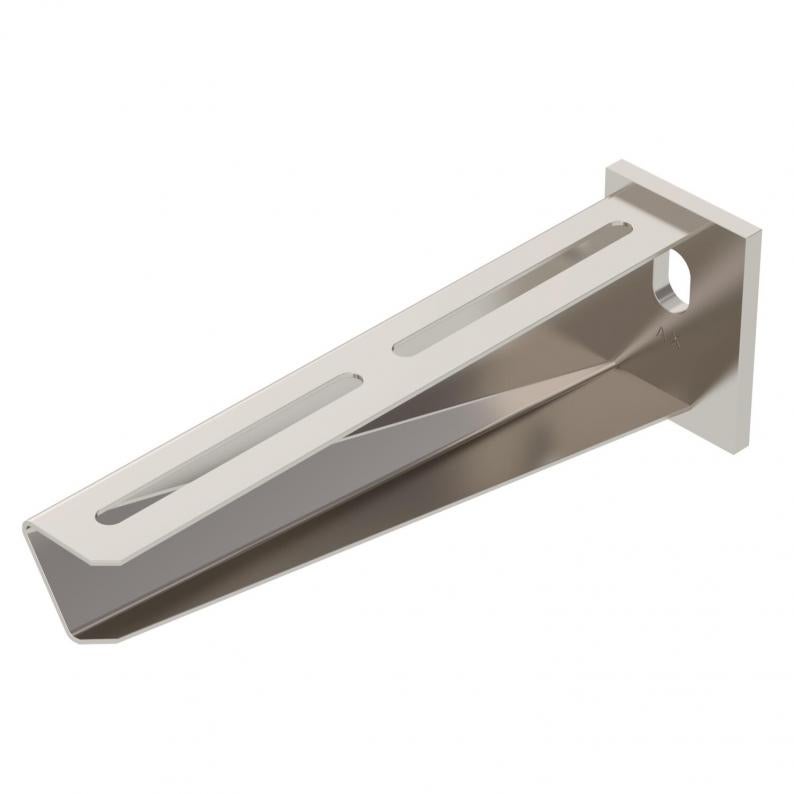

Sienas un statņa balstenis AW 30 A4
Type AW 30 21 A4
|Item no. 6443311
|EAN 4012196349753
Item no. / Type
Platums
F, izteikts kN
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Vidēji smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!
Technical data
Izmēri
| Garums | 50 mm |
|---|---|
| Platums | 210 mm |
| Augstums | 70 mm |
| Izmērs A | 50 mm |
| Izmērs B | 210 mm |
| Izmērs H | 70 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Nerūsējošs tērauds, kodināts | nē |
| Leņķa diapazons min. | 90 mm |
| Leņķa diapazons maks. | 90 mm |
| Cauruma diametrs | 13 mm |
| Izpildījums | Sienas un statņa balstenis |
| F, izteikts kN | 3 kN |
| Izmērs | B210mm |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,116 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,116 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montāžas piederumi
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Gabals
100Gabals
Gabals
Item no. 6406142
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA4Type
FRSB 6x12 A4
Smallest selling unit: 100 Gabals
100Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
F, izteikts kN
Krāsa
Item no.
AW 30 21 A4
210
3
tērauda
6443311
AW 30 41 A4
410
3
tērauda
6443346
AW 30 11 A4
110
3
tērauda
6443615
AW 30 31 A4
310
3
tērauda
6443621
AW 30 51 A4
510
3
tērauda
6443625
AW 30 61 A4
610
3
tērauda
6443627
Platums
AW 30 21 A4
Item no.
6443311
Platums
210
F, izteikts kN
3
Krāsa
tērauda
AW 30 41 A4
Item no.
6443346
Platums
410
F, izteikts kN
3
Krāsa
tērauda
AW 30 11 A4
Item no.
6443615
Platums
110
F, izteikts kN
3
Krāsa
tērauda
AW 30 31 A4
Item no.
6443621
Platums
310
F, izteikts kN
3
Krāsa
tērauda
AW 30 51 A4
Item no.
6443625
Platums
510
F, izteikts kN
3
Krāsa
tērauda
AW 30 61 A4
Item no.
6443627
Platums
610
F, izteikts kN
3
Krāsa
tērauda
