Sienas un statņa balstenis AW 55 A4
Type AW 55 21 A4
|Item no. 6418557
|EAN 4012195912965
Item no. / Type
Platums
F, izteikts kN
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

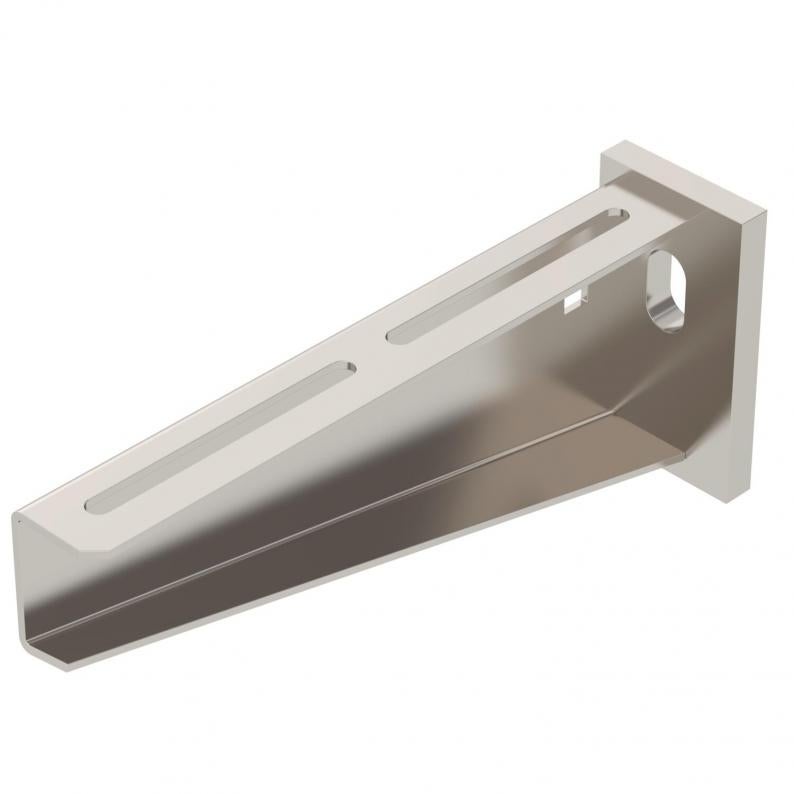

Smagas konstrukcijas sienas un statņu balstenis ar piemetinātu augšējo plāksni.
Balsteņa nostiprināšana ar sešstūra galvas skrūvi pie U-veida statņa, sākot ar 400 mm platumu, izbīdot to cauri abiem statņa profiliem. Šim nolūkam, lūdzu, izmantojiet atbilstošas paplāksnes!
Technical data
Izmēri
| Garums | 50 mm |
|---|---|
| Platums | 210 mm |
| Augstums | 90 mm |
| Izmērs A | 50 mm |
| Izmērs B | 210 mm |
| Izmērs H | 90 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Nerūsējošs tērauds, kodināts | jā |
| Leņķa diapazons min. | 90 mm |
| Leņķa diapazons maks. | 90 mm |
| Cauruma diametrs | 13,5 mm |
| Izpildījums | Sienas un statņa balstenis |
| F, izteikts kN | 5,5 kN |
| Izmērs | B210mm |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Slodzes līkne ar mm izteiktu balsteņa garumu
Environmental Data
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD vienību bāze | 1 running metre + mounting system |
| EPD GWP (ārpus sistēmas robežām) | 18.83 kg CO₂e |
| EPD GWP (utilizācijas fāze) | 1.97 kg CO₂e |
| EPD GWP (izgatavošanas fāze) | 81.32 kg CO₂e |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 4,4559 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 4,4559 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Montāžas piederumi
Article
Type
Item no.
Amount
FRSB 6x12 A4
6406142
Smallest selling unit: 100 Gabals
100Gabals
Gabals
Item no. 6406142
Apaļā plakangalvas skrūve ar kombinēto uzgriezni VA4Type
FRSB 6x12 A4
Smallest selling unit: 100 Gabals
100Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (1)
Variants
Type
Platums
F, izteikts kN
Krāsa
Item no.
AW 55 21 A4
210
5,5
tērauda
6418557
AW 55 31 A4
310
5,5
tērauda
6418573
AW 55 41 A4
410
5,5
tērauda
6418601
AW 55 51 A4
510
5,5
tērauda
6418622
AW 55 61 A4
610
5,5
tērauda
6418638
Platums
AW 55 21 A4
Item no.
6418557
Platums
210
F, izteikts kN
5,5
Krāsa
tērauda
AW 55 31 A4
Item no.
6418573
Platums
310
F, izteikts kN
5,5
Krāsa
tērauda
AW 55 41 A4
Item no.
6418601
Platums
410
F, izteikts kN
5,5
Krāsa
tērauda
AW 55 51 A4
Item no.
6418622
Platums
510
F, izteikts kN
5,5
Krāsa
tērauda
AW 55 61 A4
Item no.
6418638
Platums
610
F, izteikts kN
5,5
Krāsa
