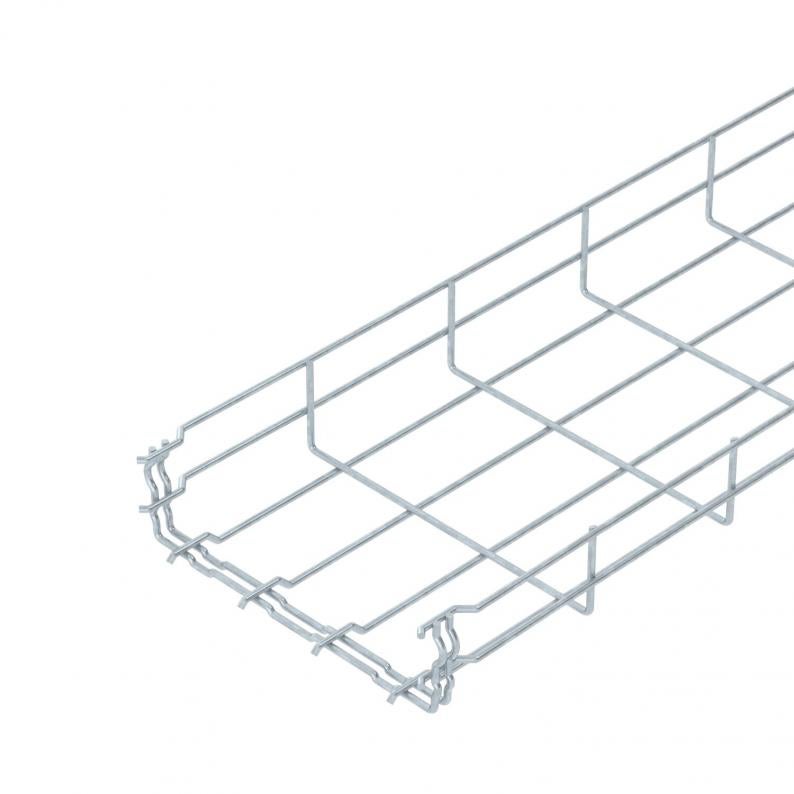

Sietveida rene GR-Magic® 55 FT

Sietveida rene GR-Magic® 55 FT

Type GRM 55 200 FT
|
Item no. 6001420
|
EAN 4012196814930
Show all variants
Item no. / Type
Garums
Platums
Augstums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs

Smallest selling unit: 3 m

m

Description

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Precīzus datus par UL klasifikāciju var apskatīt attiecīgajā sertifikātā.


Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 55/50 = 20 x 100 mm).

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Underwriters Laboratories Inc., ASV
  • Underwriters Laboratories Inc., ASV
  • RINA 1861, Ship Classification, Certification and Services
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Funkciju nodrošināšanas klase E30
  • Funkciju nodrošināšanas klase E60
  • Funkciju nodrošināšanas klase E90
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Technical data

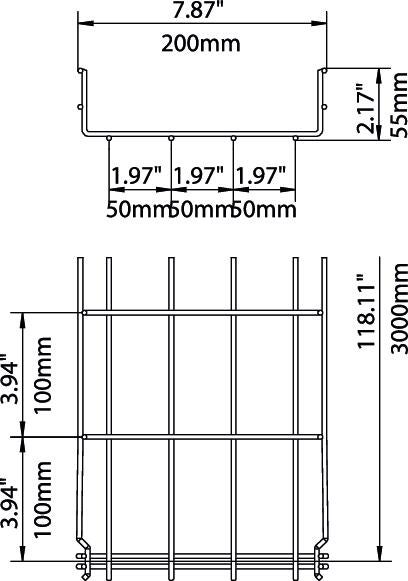

Izmēri

Garums3000 mm
Platums200 mm
Augstums55 mm
Izmērs B200 mm
Izmērs H58 mm

Tehniskie dati

Funkciju nodrošināšanajā
Savienotāja izpildījumsiebūvēts savienotājs
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums87 cm²
Nerūsējošs tērauds, kodinātsnē
Derīgais šķērsgriezums8700 mm²
Integrēta starpsienabez
Savienotāji bez skrūvēmjā
Profila formaU forma
Stieples diametrs3,9 mm
Izmērs55x200x3000
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
UgunsdrošībaFunkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Noslogošanas testa tips saskaņā ar IEC 61537II tips
Kabeļu nesošās sistēmas savienotāju veidsAutomātiskas fiksācijas stiprinājums

Noslodze

Balstu atstatums 1,0 m0,35 kN/m
Balstu atstatums 1,5 m0,2 kN/m
Balstu atstatums 2,0 m0,1 kN/m
Balstu atstatums 2,5 m0,1 kN/m
GRM 55 tipa GR-Magic sietveida renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Environmental Data

EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD vienību bāze1 running metre + mounting system
EPD GWP (ārpus sistēmas robežām)18.83 kg CO₂e
EPD GWP (utilizācijas fāze)1.97 kg CO₂e
EPD GWP (izgatavošanas fāze)81.32 kg CO₂e
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem2,1628 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)2,1628 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metrs
Declared Unit Quantity (LCA)1

Accessories

Sistēmas piederumi
Montāžas piederumi
Type
DGRR 200 FT

Smallest selling unit: 3 m

m

Item no. 6016723

Stūra savienotājs FT
Type
GEV 36 FT

Smallest selling unit: 20 Gabals

Gabals

Downloads

0 selected

Datu lapa (1)
Katalogi un bukleti (10)
Deklarācijas (5)
Sertifikāti (7)
Lietošanas instrukcijas un palīgmateriāli (4)
Produkta attēli (3)
3D datu lejupielādes (2)

Variants

Platums
Funkciju nodrošināšana
Derīgais šķērsgriezums
Stieples diametrs
GRM 55 200 FT
Item no.
6001420
Garums
3000
Platums
200
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
87
Stieples diametrs
3,9
GRM 55 300 FT
Item no.
6001424
Garums
3000
Platums
300
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
129
Stieples diametrs
4,8
GRM 55 400 FT
Item no.
6001428
Garums
3000
Platums
400
Augstums
55
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
175
Stieples diametrs
4,8
GRM 55 500 FT
Item no.
6001432
Garums
3000
Platums
500
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
220
Stieples diametrs
4,8
GRM 55 600 FT
Item no.
6001436
Garums
3000
Platums
600
Augstums
55
Funkciju nodrošināšana
nē
Derīgais šķērsgriezums
265
Stieples diametrs
4,8
