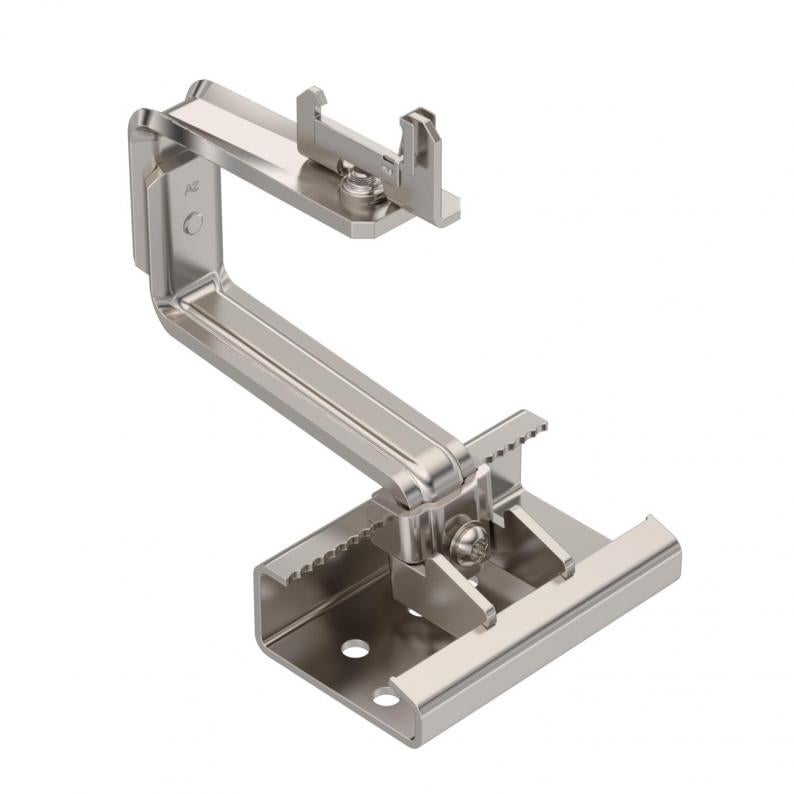

Universāls jumta āķis PV moduļu montāžai, dakstiņu jumts
Type DHU A2
|Item no. 5901410
|EAN 4012197368685
Item no. / Type
Smallest selling unit: 10 Gabals
10Gabals
Gabals
Description
Jumta āķis fotoelektrisko moduļu uzstādīšanai uz slīpiem jumtiem kombinācijā ar sijas profilu TP 45. Piemērots dakstiņu jumtiem. Nofiksējams stiprinājums pie sijas profila. Montāža pie jumta spāres ar skrūvēm ar diskveida galvu TKS. Jumta āķis ir regulējams horizontāli un vertikāli, izmantojot skrūvsavienojumus, piemērota atslēga Torx 50.
Technical data

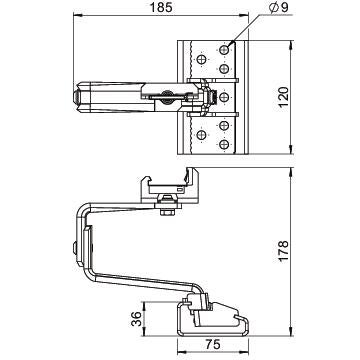

Izmēri
| Platums | 120 mm |
|---|
Tehniskie dati
| Materiāla biezums | 6 mm |
|---|---|
| Ar montāžas plātni | jā |
| Regulējams | jā |
| Slīpuma leņķis min. | 90 ° |
| Slīpuma leņķis maks. | 0 ° |
| Izmērs | 140x197x144 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Piemērots fotoelementu sistēmas stiprinājumam, jumta/fasādes stiprinājums | Slīpa jumta stiprinājums |
| Piemērots jumta materiālam | Dakstiņš |
| Plata stiprinājuma plate | 75 mm |
| Gara stiprinājuma plate | 120 mm |
| Augsta stiprinājuma plāksne | 36 mm |
| Jumta caurvads, nepieciešams | jā |
| Centrēšana | horizontāls/vertikāls |
| Enkurojums | skrūvēt |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,9457 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,9457 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
