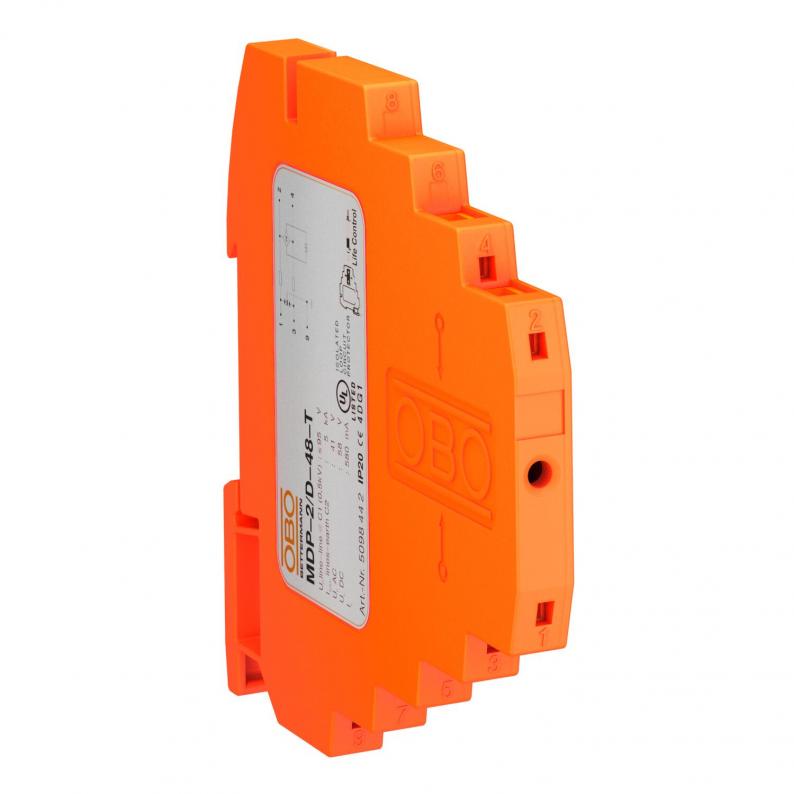

Virknes aizsargierīce, 2 polu, 48 V izpildījums
Type MDP-2 D-48-T
|Item no. 5098442
|EAN 4012195406891
Item no. / Type
Polu skaits
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Zibensstrāvas barjera ar testēšanas funkciju, modelis 48 V
• nominālā slodzes strāva 0,58 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
• nominālā slodzes strāva 0,58 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
Technical data
Tehniskie dati
| Polu skaits | 2 |
|---|---|
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | salasāms |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | <95 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Drošības līmenis @ C1 | <110 V |
| Virknes pretestība katrai stieplei | 2,35 Ω ± 5 % |
| Nominālais spriegums | 48 V |
| Kapacitāte (dzīsla-dzīsla) | < 40 pF |
| Zemējums ar: | Montāžas sliede |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >100 MΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 5 kV / 2,5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 1 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 5 kA |
| Nominālā noslogojuma strāva, DC | 0,58 A |
| Nominālā noslogojuma strāva, AC | 0,4 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 41 V |
| Augstākais ilgtermiņa spriegums DC | 58 V |
| Atļaujas | UL |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II + III klase/D1 + C2 + C1 |
| Kategorie | 1. + 2. +3. tips/D1 + C2 + C1 |
| ROHS atbilstība | jā |
| LPZ | 0→3 |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 1,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 48V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 2,5 mm² |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,3401 kg CO2e / 1 Gabals |
|---|
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
(2)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Polu skaits
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Item no.
MDP-2 D-48-T
2
Spaile
41
58
5098442
MDP-3 D-48-T
3
Spaile
41
58
5098446
MDP-4 D-48-T
4
Spaile
41
58
5098450
