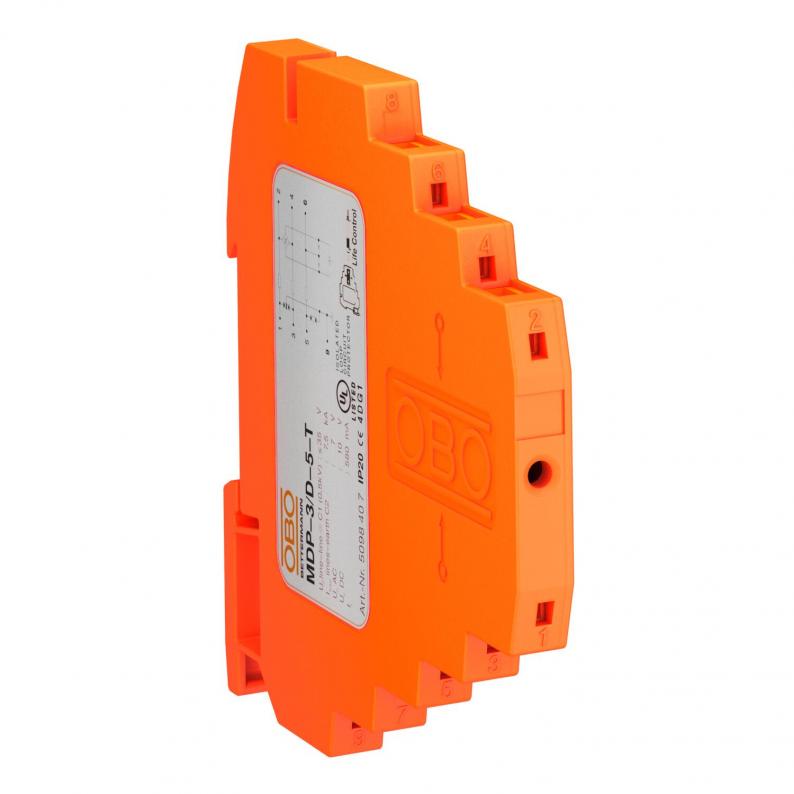

Virknes aizsargierīce, 3 polu, 5 V izpildījums
Type MDP-3 D-5-T
|Item no. 5098407
|EAN 4012195406846
Item no. / Type
Polu skaits
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Zibensstrāvas novadītājs ar testēšanas funkciju, modelis 5 V
• Nominālā slodzes strāva 0,58 A
• Aizsargierīce vairākdzīslu sistēmām
• Tieša ekranējuma zemējums un ar savienošanas skavām bez skrūvēm
• Kompakts montāžas platums – tikai 8,7 mm
• Aizsardzības shēmu var testēt ar Life Control
• Liels frekvences diapazons no 0 līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm U profila montāžas sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
• Nominālā slodzes strāva 0,58 A
• Aizsargierīce vairākdzīslu sistēmām
• Tieša ekranējuma zemējums un ar savienošanas skavām bez skrūvēm
• Kompakts montāžas platums – tikai 8,7 mm
• Aizsardzības shēmu var testēt ar Life Control
• Liels frekvences diapazons no 0 līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm U profila montāžas sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
Technical data
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | salasāms |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | <35 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Drošības līmenis @ C1 | <50 V |
| Virknes pretestība katrai stieplei | 2,35 Ω ± 5 % |
| Nominālais spriegums | 5 V |
| Kapacitāte (dzīsla-dzīsla) | < 40 pF |
| Zemējums ar: | Montāžas sliede |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >10 MΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 5 kV / 2,5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 1,5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 7,5 kA |
| Nominālā noslogojuma strāva, DC | 0,58 A |
| Nominālā noslogojuma strāva, AC | 0,4 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 7 V |
| Augstākais ilgtermiņa spriegums DC | 10 V |
| Atļaujas | UL |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II + III klase/D1 + C2 + C1 |
| Kategorie | 1. + 2. +3. tips/D1 + C2 + C1 |
| ROHS atbilstība | jā |
| LPZ | 0→3 |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 1,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 5V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 2,5 mm² |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,3352 kg CO2e / 1 Gabals |
|---|
