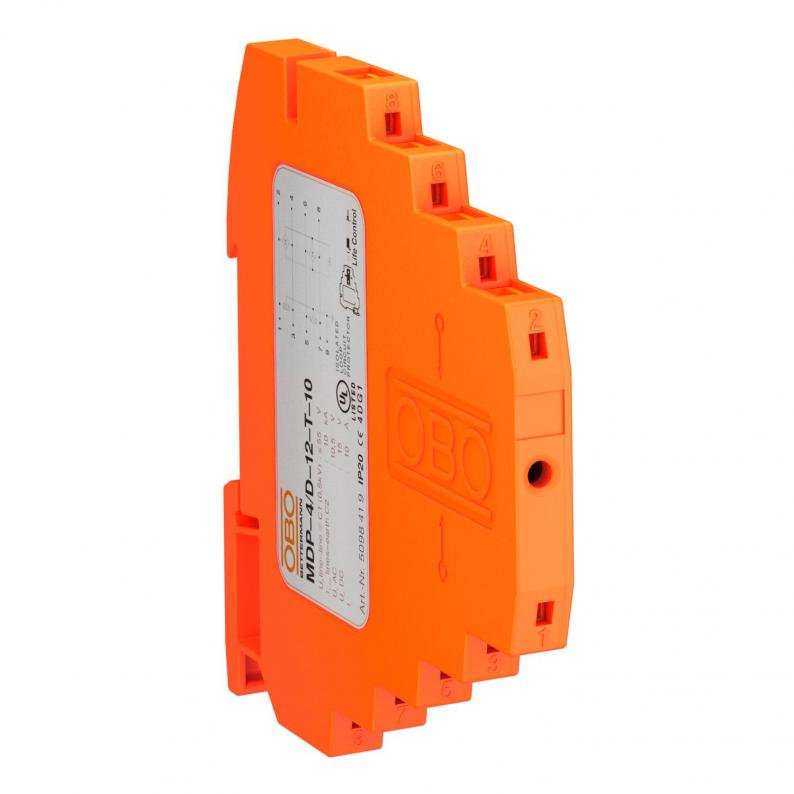

Virknes aizsargierīce, 4 polu, 12 V izpildījums
Type MDP-4 D-12-T-10
|Item no. 5098419
|EAN 4012195773610
Item no. / Type
Polu skaits
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Zibensstrāvas barjera ar testēšanas funkciju, modelis 12 V
• nominālā slodzes strāva 10 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
• nominālā slodzes strāva 10 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)
Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.
Technical data
Tehniskie dati
| Polu skaits | 4 |
|---|---|
| Ierīces signalizācija | salasāms |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | <55 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Nominālais spriegums | 12 V |
| Kapacitāte (dzīsla-dzīsla) | <40 pF |
| Zemējums ar: | Montāžas sliede |
| Izolācijas pretestība | >100 MΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 2 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 10 A |
| Nominālā noslogojuma strāva, AC | 0,7 A |
| Augstākais ilgtermiņa spriegums AC | 10,5 V |
| Augstākais ilgtermiņa spriegums DC | 15 V |
| Atļaujas | UL |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II + III klase/D1 + C2 + C1 |
| Kategorie | 1. + 2. +3. tips/D1 + C2 + C1 |
| ROHS atbilstība | jā |
| LPZ | 0→3 |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 1,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 12V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 2,5 mm² |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2951 kg CO2e / 1 Gabals |
|---|
