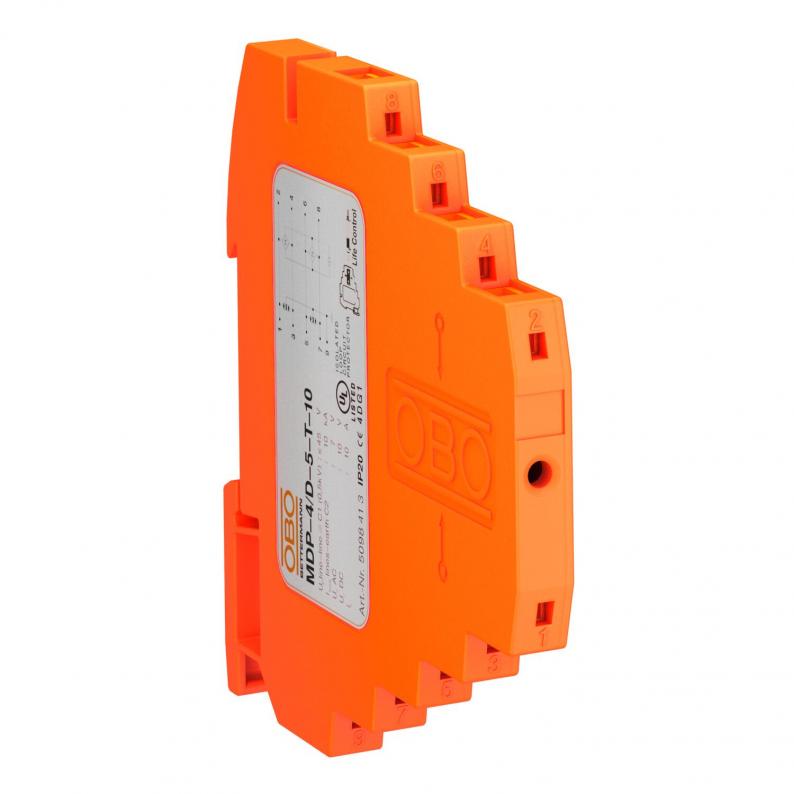

Virknes aizsargierīce, 4 polu, 5 V izpildījums

Type MDP-4 D-5-T-10

Item no. 5098413

EAN 4012195625124

Datu lapa (PDF)

REACH Atbilstības deklarācija (PDF)

RoHS Atbilstības deklarācija (PDF)

Show all variants

Item no. / Type

5098413 / MDP-4 D-5-T-10

Polu skaits

Spraudsistēma

Spaile

Augstākais ilgtermiņa spriegums AC

7 V

Augstākais ilgtermiņa spriegums DC

10 V

Smallest selling unit: 1 Gabals

Gabals

Description

Zibensstrāvas barjera ar testēšanas funkciju, modelis 5 V

• nominālā slodzes strāva 10 A
• aizsargierīce vairākdzīslu sistēmām
• tieša ekranējuma zemējums un ar vienkārši montējamām savienošanas skavām bez skrūvēm
• ekonomisks montāžas platums – tikai 8,7 mm
• aizsardzības shēmu var testēt ar Life Control
• liels joslas platums – līdz 100 MHz
• UL reģistrēta (4DG1)

Lietojums: universāli lietojama uz 35 mm DIN sliedes jebkura tirdzniecībā pieejama sadalītāja korpusā.

Technical data

Tehniskie dati

Polu skaits	4
Ierīces signalizācija	salasāms
Spraudsistēma	Spaile
Aizsardzības līmenis dzīsla–dzīsla	<45 V
Aizsardzības līmenis dzīsla–zeme	<800 V
Aizsardzības veids	IP20
Pārbaudes standarts	IEC 61643-21
Nominālais spriegums	5 V
Kapacitāte (dzīsla-dzīsla)	< 40 pF
Zemējums ar:	Montāžas sliede
Izolācijas pretestība	>10 MΩ
Ekrāna pieslēgums	jā
Ekranējums	tieši
Impulsu strāvas caurlaidība, stieple-stieple	C1: 0,5 kV / 0,25 kA (8/20µs)
Kopējā impulsu strāva novadītājā (10/350)	D1: 2 kA
Kopējā impulsu strāva novadītājā (8/20)	10 kA
Nominālā noslogojuma strāva, DC	10 A
Nominālā noslogojuma strāva, AC	0,7 A
Augstākais ilgtermiņa spriegums AC	7 V
Augstākais ilgtermiņa spriegums DC	10 V
Atļaujas	UL
Robežfrekvence	100 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
ROHS atbilstība	jā
LPZ	0→3
Impulsstrāva	2 kA
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Stacionārā pieslēguma šķērsgriezums maks.	2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	1,5 mm²
Izmantošanas temperatūras diapazons min.	-40 °C
Izmantošanas temperatūras diapazons maks.	80 °C
Izmērs	5V

Pieslēgšanas iespējas

Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, elastīgs maks.	2,5 mm²

Environmental Data

Iepakojums bez plastmasas	jā

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,2969 kg CO2e / 1 Gabals

Accessories

Sistēmas piederumi

Item no. 5098470

Zemējuma līste

Type

VB-MDP 10-MD

Smallest selling unit: 1 Gabals

Gabals
