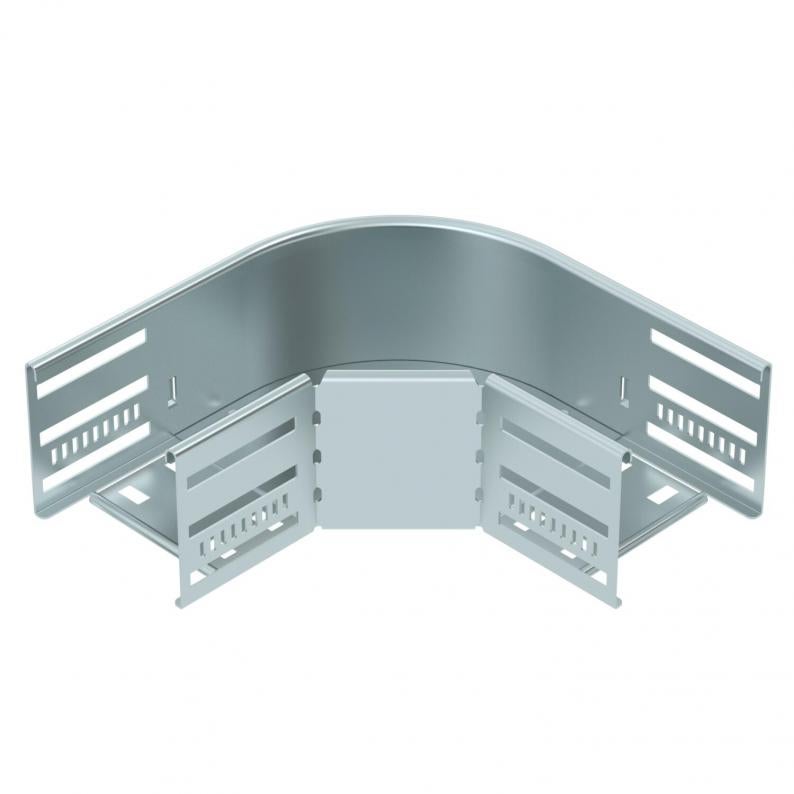

90° līkums 85 FS
Type RB 90 810 FS
|Item no. 6036700
|EAN 4012197343385
Item no. / Type
Platums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Savienojums horizontāla atzara izveidošanai, sānu augstums 85 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Technical data
Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 85 mm |
| Izmērs B | 100 mm |
| Izmērs R | 50 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 0,8 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 0,8 mm |
| Līkums (leņķis) | 90° |
| Virziena maiņa | horizontāls |
| Ar augšējo daļu | nē |
| Konstrukcijas veids | Līkums, nekustīgs |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 85x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 14 St. |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,4259 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,4259 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Montāžas piederumi
Article
Type
Item no.
Amount
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
Virsma
Materiāls
Krāsa
Item no.
RB 90 810 FS
100
cinkots
Tērauds
cinks
6036700
RB 90 820 FS
200
cinkots
Tērauds
cinks
6036702
RB 90 830 FS
300
cinkots
Tērauds
cinks
6036704
RB 90 840 FS
400
cinkots
Tērauds
cinks
6036706
RB 90 850 FS
500
cinkots
Tērauds
cinks
6036709
RB 90 860 FS
600
cinkots
Tērauds
cinks
6036710
Platums
RB 90 810 FS
Item no.
6036700
Platums
100
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RB 90 820 FS
Item no.
6036702
Platums
200
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RB 90 830 FS
Item no.
6036704
Platums
300
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RB 90 840 FS
Item no.
6036706
Platums
400
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RB 90 850 FS
Item no.
6036709
Platums
500
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
RB 90 860 FS
Item no.
6036710
Platums
600
Virsma
cinkots
Materiāls
Tērauds
Krāsa
cinks
