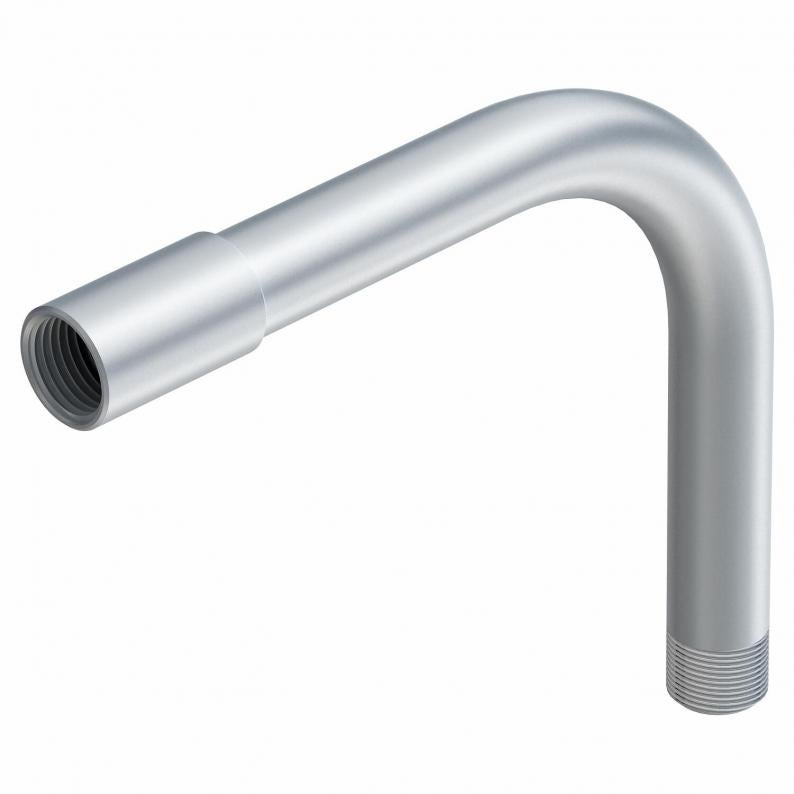

Alumīnija caurules līkums, ar vītni
Tips SBM16W ALU
Preces nr. 2046042
EAN 4012195926184
Preces nr. / Tips
Vītne
Mazākā pārd. vien.: 15 Gabals
15Gabals
Gabals
Apraksts
90° līkums elektroinstalācijas caurulēm atb. EN 61386-1 ar vītnēm galos atb. DIN EN 60423. Ar gludu iekšpusi.
Katras caurules līkumam jau ir uzskrūvēta savienošanas uzmava.
Katras caurules līkumam jau ir uzskrūvēta savienošanas uzmava.
Tehniskie dati
Izmēri
| Izmērs A | 78 mm |
|---|---|
| Izmērs B | 150 mm |
| Izmērs t | 1,6 mm |
| Izmērs m (mm) | M16 |
| Izmērs l | 15 mm |
| Izmērs R | 64 mm |
| Izmērs D | 16 mm |
Tehniskie dati
| Nesatur halogēnus | nē |
|---|---|
| Vītne | M16x1,5 |
| Līkuma leņķis | 90 ° |
| Pulēta virsma | nē |
| Ar uzmavu | jā |
| Elastīgs | nē |
| Virsma matēta | nē |
| Ar apskates atveri un vāku | nē |
| Divdaļīgs | nē |
| caurules nominālajam diametram | 16 mm |
| Izpildījums | Vītne |
| ROHS atbilstība | jā |
| Izmantošanas temperatūras diapazons min. | -45 °C |
| Izmantošanas temperatūras diapazons maks. | 250 °C |
| Izmērs | M16x1,5 |
| Materiāls | Alumīnijs |
| Izstrādājuma sērija | Metāla caurule |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (4)
Sertifikāti (2)
Produkta attēli (2)
Izpildījumi
Tips
Vītne
Preces nr.
SBM16W ALU
M16x1,5
2046042
SBM20W ALU
M20x1,5
2046043
SBM25W ALU
M25x1,5
2046044
SBM32W ALU
M32x1,5
2046045
SBM40W ALU
M40x1,5
2046046
SBM50W ALU
M50x1,5
2046047
SBM63W ALU
M63x1,5
2046048
Vītne
SBM16W ALU
Preces nr.
2046042
Vītne
M16x1,5
SBM20W ALU
Preces nr.
2046043
Vītne
M20x1,5
SBM25W ALU
Preces nr.
2046044
Vītne
M25x1,5
SBM32W ALU
Preces nr.
2046045
Vītne
M32x1,5
SBM40W ALU
Preces nr.
2046046
Vītne
M40x1,5
SBM50W ALU
Preces nr.
2046047
Vītne
M50x1,5
SBM63W ALU
Preces nr.
2046048
Vītne
M63x1,5
