Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm
Type GESR9 55U V 7011
|Item no. 7405047
|EAN 4012195674450
Item no. / Type
Grīdas seguma biezums
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

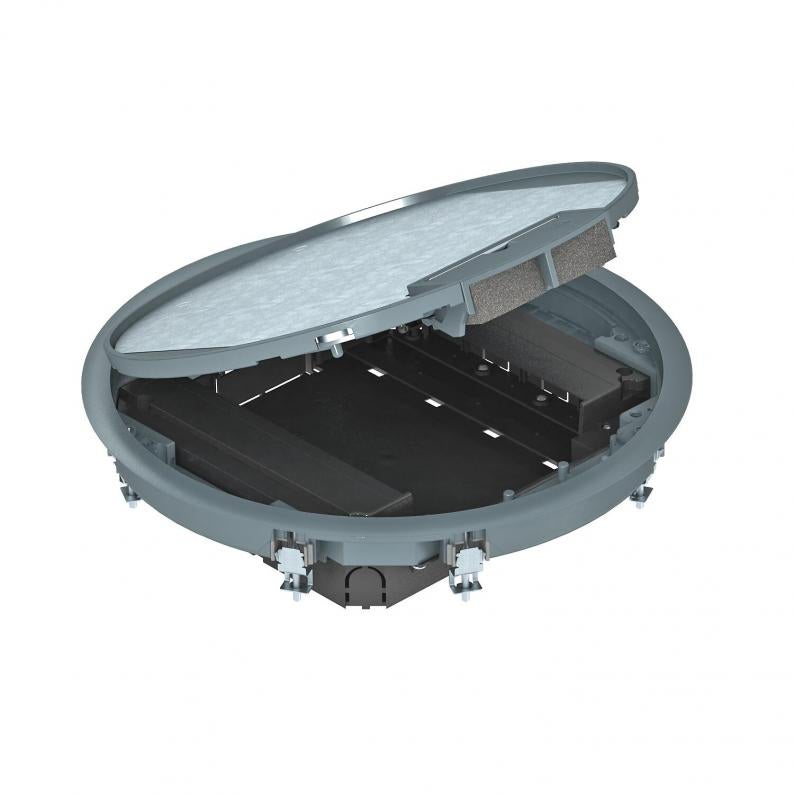

Ierīču montāžas kārba GESR9 ar fiksētu augstumu 55 mm iekštelpās. Ar diviem iebūvējamajiem korpusiem vertikālai Modul 45 ierīču un četru kabeļu nostiepes fiksatoru montāžai. Modul 45 ierīču montāžai ir nepieciešami vēl divi montāžas ietvari.
Datu moduļu montāža notiek ar vienu papildpiederumu — montāžas plāksni MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Datu moduļu montāža notiek ar vienu papildpiederumu — montāžas plāksni MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Technical data

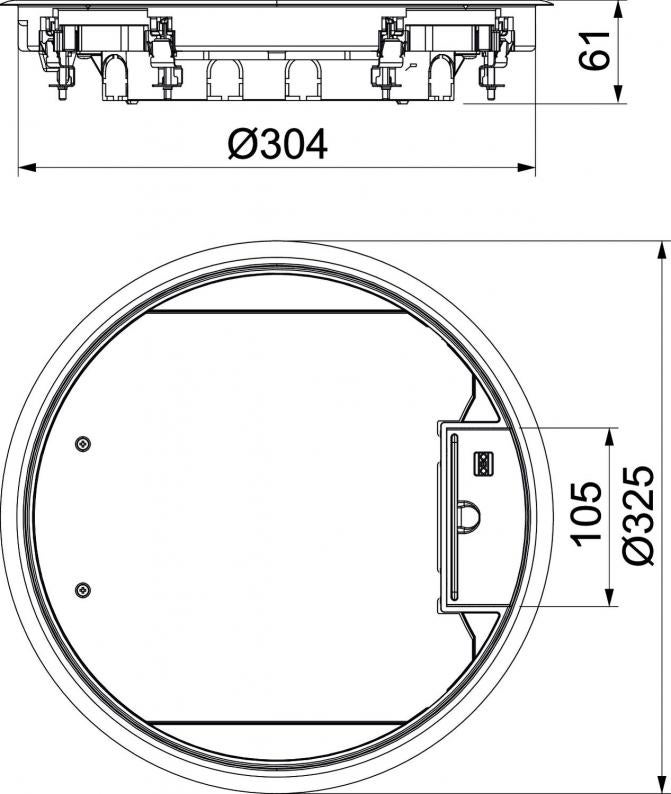

Izmēri
| Garums | 325 mm |
|---|---|
| Platums | 325 mm |
| Augstums | 61 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 55 mm |
|---|---|
| Grīdas augstums min. | 58 mm |
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 8 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas diametrs | 304 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 58 mm |
| Ārējais diametrs | 325 mm |
| Ar izgriezumu grīdas segumam | nē |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | nē |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| Spriegošanas diapazons D min. | 10 mm |
| Spriegošanas diapazons D maks. | 28 mm |
| Izmērs | Ø325x61 |
| Materiāls | Poliamīds |
| Krāsa | dzelzs pelēks; RAL 7011 |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,7669 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 7,7669 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
