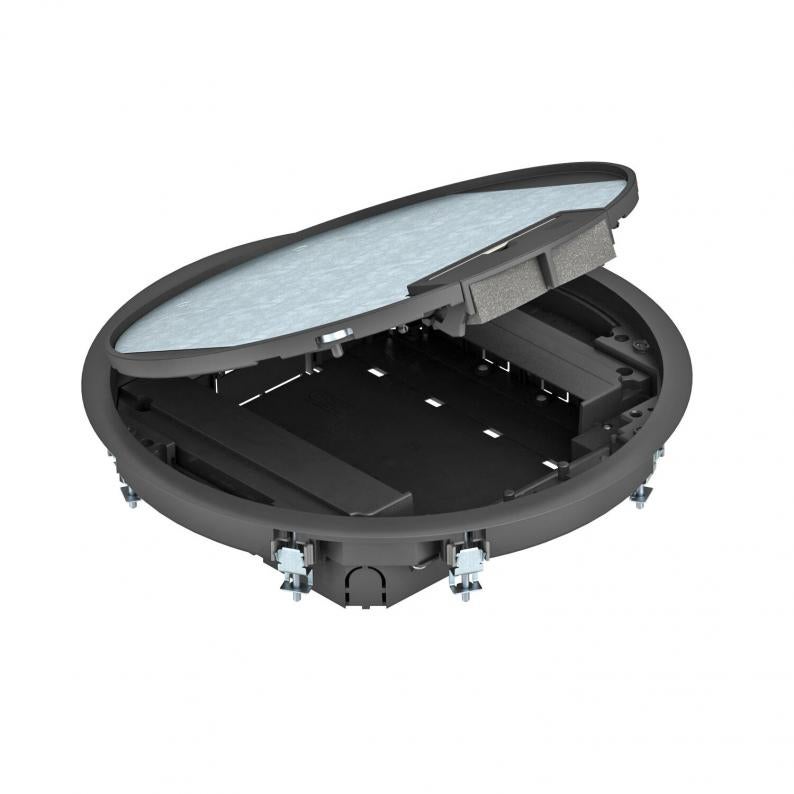

Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm
Tips GESR9 55U V 9011
Preces nr. 7405049
EAN 4012195674467
Preces nr. / Tips
Grīdas seguma biezums
Krāsa
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Ierīču montāžas kārba GESR9 ar fiksētu augstumu 55 mm iekštelpās. Ar diviem iebūvējamajiem korpusiem vertikālai Modul 45 ierīču un četru kabeļu nostiepes fiksatoru montāžai. Modul 45 ierīču montāžai ir nepieciešami vēl divi montāžas ietvari.
Datu moduļu montāža notiek ar vienu papildpiederumu — montāžas plāksni MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Datu moduļu montāža notiek ar vienu papildpiederumu — montāžas plāksni MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Tehniskie dati

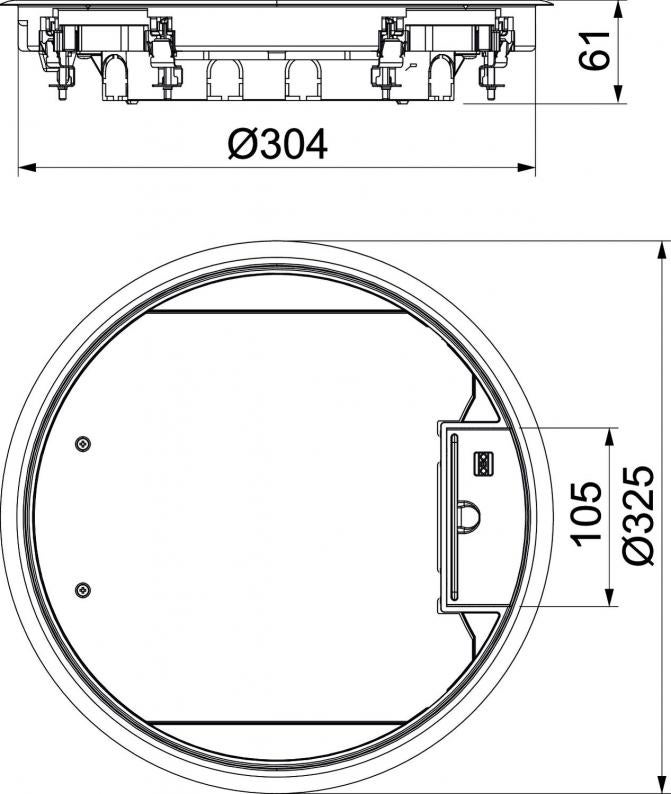

Izmēri
| Garums | 325 mm |
|---|---|
| Platums | 325 mm |
| Augstums | 61 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 55 mm |
|---|---|
| Grīdas augstums min. | 58 mm |
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 8 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas diametrs | 304 |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 58 mm |
| Ārējais diametrs | 325 mm |
| Ar izgriezumu grīdas segumam | nē |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | nē |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | apaļš |
| Atvēršanas mehānisms | Roktura skava |
| ROHS atbilstība | jā |
| Spriegošanas diapazons D min. | 10 mm |
| Spriegošanas diapazons D maks. | 28 mm |
| Izmērs | Ø325x61 |
| Materiāls | Poliamīds |
| Krāsa | grafītmelns; RAL 9011 |
| Izstrādājuma sērija | GES |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,7792 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 7,7792 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
MT45V 4
7408670
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
MT45V 3
7408672
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
MT45V 3+1
7408680
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
MT45V 2+2
7408682
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
MT45V 3 3WS V
7408697
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7408670
Montāžas rāmis četrām vienvietīgām Modul 45® ierīcēmTips
MT45V 4
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
Preces nr. 7408672
Montāžas rāmis trīs vienvietīgām Modul 45® ierīcēmTips
MT45V 3
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
Tips
MT45V 3+1
Mazākā pārd. vien.: 5 Gabals
5Gabals
Gabals
