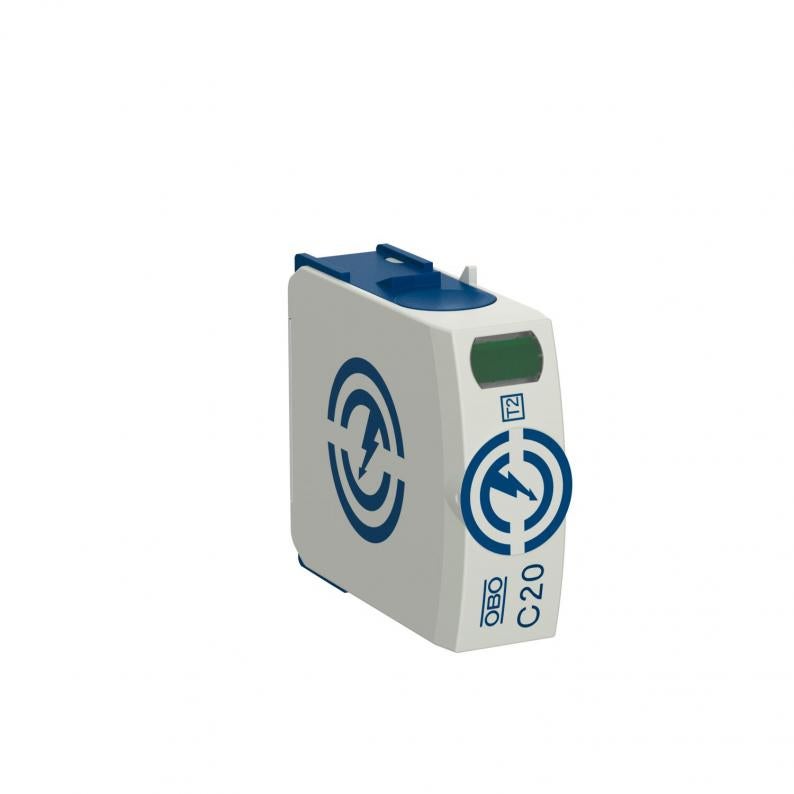

Augšējā daļa C20

Type C20-0-255

Item no. 5095600

EAN 4012196329694

Datu lapa (PDF)

Atbilstības deklarācija (PDF)

undefined

Show all variants

Item no. / Type

5095600 / C20-0-255

Aizsardzības veids

IP20

Augstākais ilgtermiņa spriegums AC

255 V

Polu izpildījums

N/PE

Smallest selling unit: 1 Gabals

Gabals

Description

Augšējā daļa, N-PE pārsprieguma novadītājs, tips 2

• Pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• Modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• Aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• Plastmasa atb. UL 94 V-0
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.

Technical data

Tehniskie dati

Polu skaits	1
Tīkla tips	citi
Izpūtošs	nē
Ierīces signalizācija	optisks
Aizsardzības veids	IP20
Augstākais pastāvīgais spriegums (N-PE)	255 V
Nominālā noplūdes strāva (8/20 µs) [N-PE]	40 kA
Korpusa materiāls, pārsprieguma aizsardzības komponenti	PA UL 94 V-0
Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE]	60 kA
Tālvadības signalizācija	nē
Tipa 2 pārbaudes klase	jā
Nominālais spriegums AC (50/60 Hz)	230 V
Integrēta aizsardzība pie ieejas	nē
Augstākais ilgtermiņa spriegums AC	255 V
Nominālā noplūdes strāva (8/20 µs)	20 kA
Polu izpildījums	N/PE
Montāžas veids	uz pamatelementa
Komutācijas jauda AC	230 V; 0,5 A
Komutācijas jauda DC	230 V; 0,1 A / 75 V; 0,5 A
TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms	1200 V
SPD saskaņā ar UL 1449	4. tips
Minimālais attālums	1,5 mm
Atļaujas	VDE, KEMA, UL, ÖVE
Izturīgs pret īssavienojumu	jā
Ekspluatācijas temperatūra min.	-40 °C
Ekspluatācijas temperatūra maks.	80 °C
Griezes moments	4 Nm
SPD atb. IEC 61643-1	II klase
SPD atb. EN 61643-11	Tips 2
Maksimālā impulsu strāva novadītājā (8/20 μs)	40 kA
Sekundārās strāvas dzēšanas spēja (ef) [N-PE]	0,1 kA
Izmantošanas temperatūras diapazons min.	-40 °C
Izmantošanas temperatūras diapazons maks.	80 °C
Izmērs	255V
Gaisa mitrums maks.	95 %
Gaisa mitrums min.	5 %

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartona	jā

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,2585 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)	0,2585 kg CO₂e
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1
