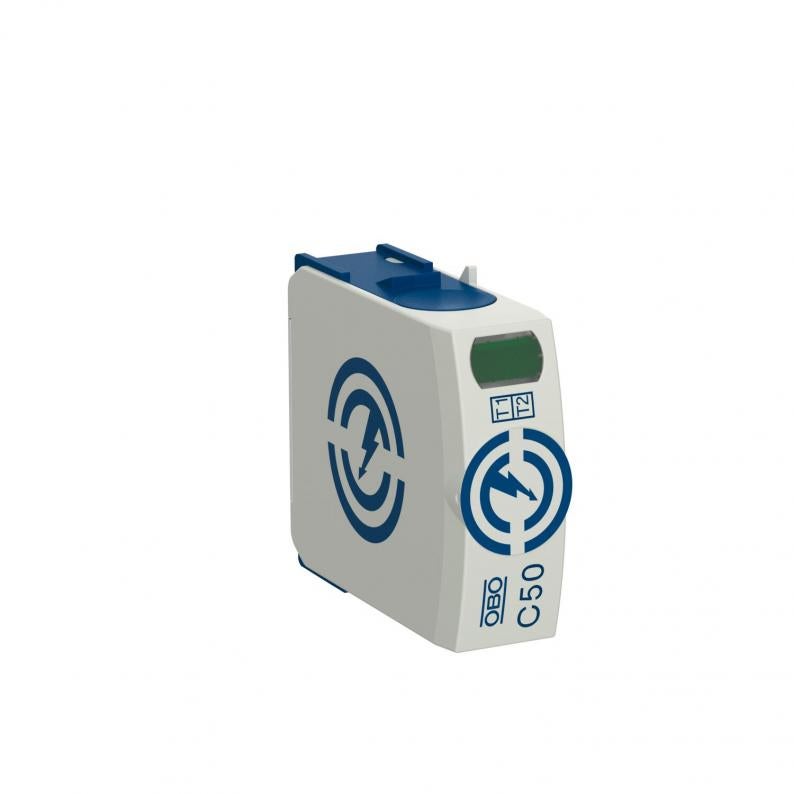

Augšējā daļa NPE – C50
Tips C50-0-255
Preces nr. 5095609
EAN 4012196337620
Preces nr. / Tips
5095609 / C50-0-255
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
N/PE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Augšējās daļas NPE, zibensstrāvas kombinētais novadītājs, tips 1+2
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja līdz 50 kA (10/350) kopā
• Modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• Aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• Plastmasa atb. UL 94 V-0
* Pilns komplekts = augšējā un apakšējā daļa
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas caurlaides spēja līdz 50 kA (10/350) kopā
• Modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• Aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• Plastmasa atb. UL 94 V-0
* Pilns komplekts = augšējā un apakšējā daļa
Tehniskie dati
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 50 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 50 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 80 kA |
| Tālvadības signalizācija | nē |
| Integrēta aizsardzība pie ieejas | nē |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Polu izpildījums | N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms | 1200 V |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 1,5 mm |
| Atļaujas | VDE, KEMA, UL, ÖVE |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Griezes moments | 4 Nm |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 255V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 1,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 2 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 1,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,4832 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,4832 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
