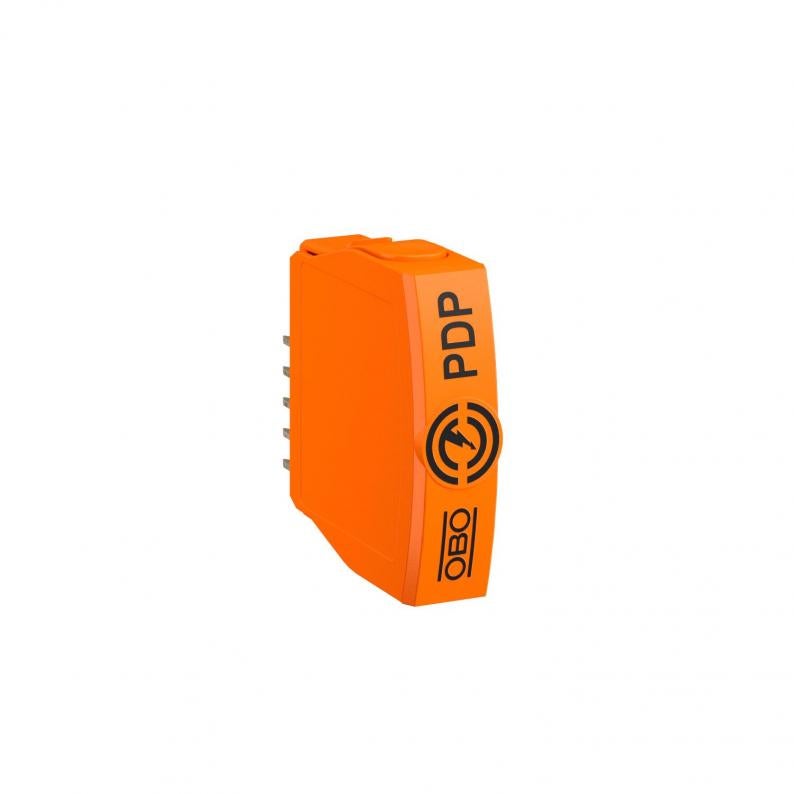

Augšējā daļa PDP, 2x2-polu
Type PDP-P-2x2-5
|Item no. 5080410
|EAN 4012196745883
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Augšējā daļa, plug-in datu aizsardzības tips 1+2/D1+C2, izmantošanai mērījumu, kontroles un automātizācijas iekārtās.
• Aizsardzības sierīce daudzvadu sistēmām
• Frekvenču diapozons līdz 100 MHz
• Platums 12,5 mm
Pielietojums: Universāla zibens un pārsprieguma aizsardzība datu pārraides ierīcēm MCR tehnoloģijās.
• Aizsardzības sierīce daudzvadu sistēmām
• Frekvenču diapozons līdz 100 MHz
• Platums 12,5 mm
Pielietojums: Universāla zibens un pārsprieguma aizsardzība datu pārraides ierīcēm MCR tehnoloģijās.
Technical data

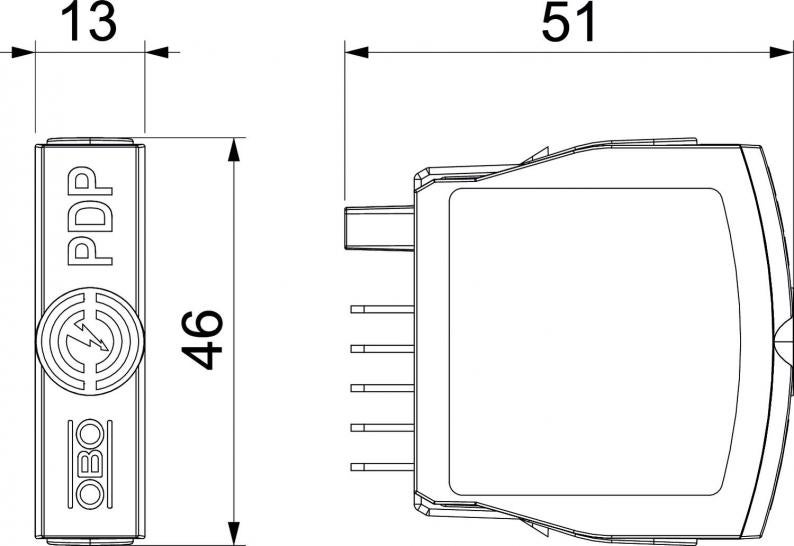

Izmēri
| Garums | 51 mm |
|---|---|
| Platums | 13 mm |
| Augstums | 46 mm |
Tehniskie dati
| Gareniskā pretestība | 1.2 ± 5% |
|---|---|
| Ierīces signalizācija | nav |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | 100 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 1,2 Ω ± 5% |
| Nominālā zibensizlādes strāva In aiz C2 (kopā) | 20 kA |
| Kapacitāte (dzīsla-dzīsla) | ≤30 pF |
| Kapacitāte (dzīsla-zemējums) | ≤30 pF |
| Zemējums ar: | Pieslēguma vads / U profila sliede |
| Ieejas / izejas montāža | Skrūvējamas spailes |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | 10 kV / 5 kA |
| Impulsu strāvas caurlaidība, stieple–zeme | 10 kV / 5 kA |
| Kopējā impulsu strāva novadītājā (10/350) | 2,5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 20 kA |
| Nominālā noslogojuma strāva, DC | 0,6 A |
| Nominālā noslogojuma strāva, AC | 0,425 A |
| Augstākais ilgtermiņa spriegums AC | 4,2 V |
| Augstākais ilgtermiņa spriegums DC | 6 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 2,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 5V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 1,5 mm² |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1218 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1218 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
Variants
Type
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Item no.
PDP-P-2x2-5
Spaile
4,2
6
5080410
PDP-P-2x2-12
Spaile
12
16
5080412
PDP-P-2x2-24
Spaile
21
30
5080414
PDP-P-2x2-48
Spaile
37
52
5080416
