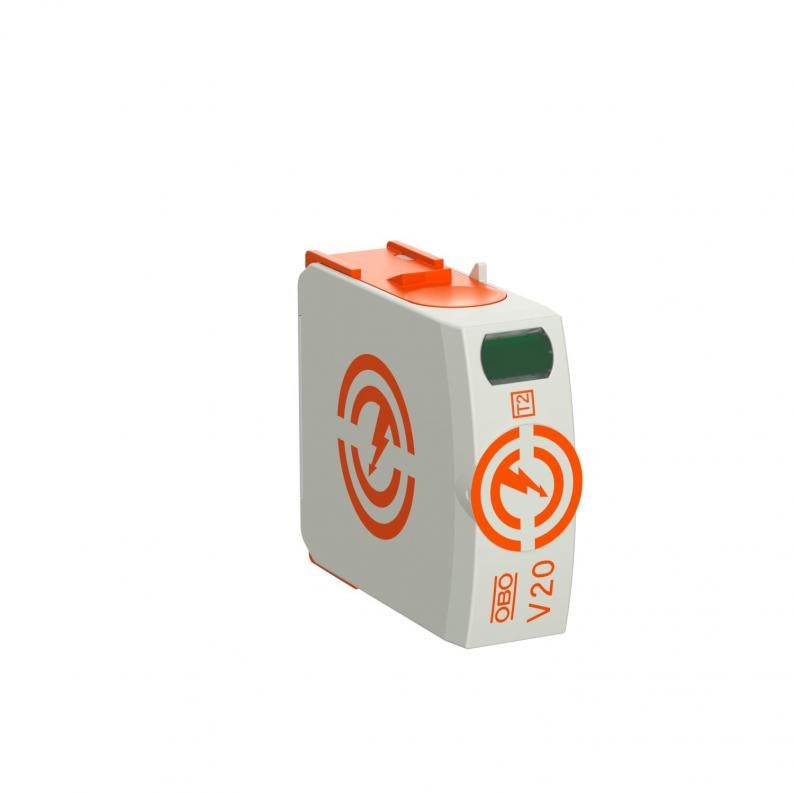

Augšējā daļa V20, 150 V
Type V20-0-150
|Item no. 5095362
|EAN 4012196163540
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Augšējā daļa, pārsprieguma novadītājs, tips 2
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulāra iespraužama augšējā daļa ar dinamisku atdalītājbloku un optisku statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulāra iespraužama augšējā daļa ar dinamisku atdalītājbloku un optisku statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
Technical data
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Tīkla tips | citi |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 150 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 20 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 40 kA |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 120 V |
| Integrēta aizsardzība pie ieejas | nē |
| Aizsardzības līmenis [L-N] | ≤0,8 |
| Augstākais ilgtermiņa spriegums AC | 150 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | 1 |
| Montāžas veids | uz pamatelementa |
| Atlikušais spriegums [L-N] @ 5 kA | 0,6 kV |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 50 kA eff |
| Atlikušais spriegums [L-N] @ 1 kA | 0,5 kV |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 1,5 mm |
| Atļaujas | VDE, KEMA, UL, ÖVE |
| Izturīgs pret īssavienojumu | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 150V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1553 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1553 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Aizsardzības veids
Augstākais ilgtermiņa spriegums AC
Polu izpildījums
Item no.
V20-0-150
IP20
150
1
5095362
V20-0-280
IP20
280
1
5095364
Augstākais ilgtermiņa spriegums AC
V20-0-150
Item no.
5095362
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
150
Polu izpildījums
1
V20-0-280
Item no.
5095364
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280
Polu izpildījums
1
