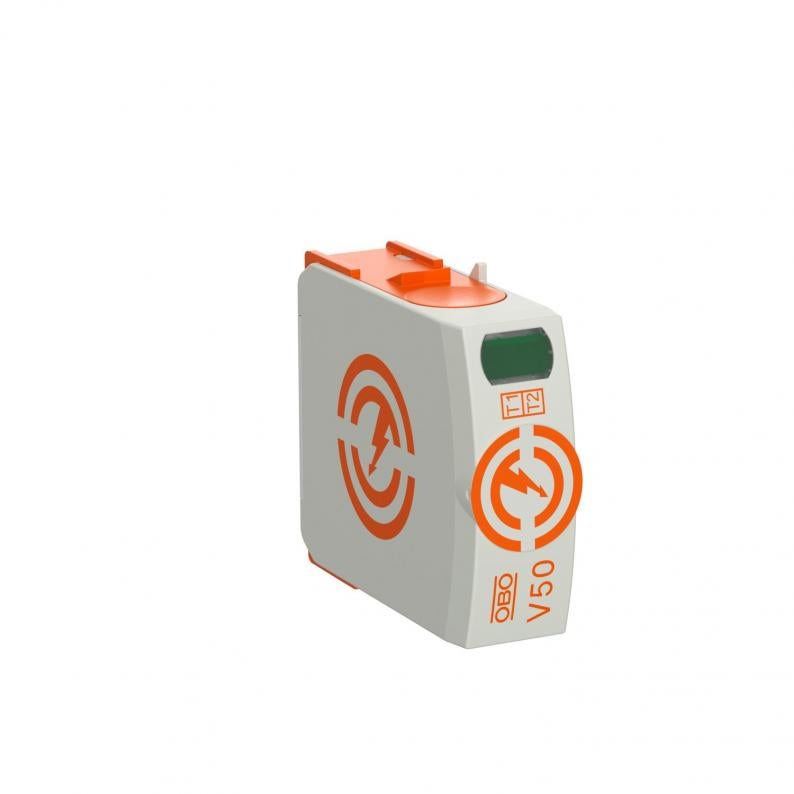

Augšējā daļa V50, 150 V
Type V50-0-150
|Item no. 5093505
|EAN 4012196153718
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Augšējā daļa, zibensstrāvas kombinētais novadītājs, tips 1+2
• zibensaizsardzības potenciālu izlīdzinājumam atb VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam
• modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• zibensaizsardzības potenciālu izlīdzinājumam atb VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam
• modulārs, iespraužams novadītājs ar dinamisku atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
Technical data
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Tīkla tips | visi |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 150 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 30 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 50 kA |
| Tālvadības signalizācija | nē |
| Nominālais spriegums AC (50/60 Hz) | 120 V |
| Integrēta aizsardzība pie ieejas | nē |
| Zibens impulsa strāva (10/350 μs) | 12,5 kA |
| Aizsardzības līmenis [L-N] | ≤0,8 |
| Augstākais ilgtermiņa spriegums AC | 150 V |
| Nominālā noplūdes strāva (8/20 µs) | 30 kA |
| Polu izpildījums | 1 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 160 A gL/gG |
| Atlikušais spriegums [L-N] @ 5 kA | 0,5 kV |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 50 kA eff |
| Atlikušais spriegums [L-N] @ 1 kA | 0,4 kV |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 175 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 230 V |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 1,5 mm |
| Atļaujas | VDE, KEMA, UL, ÖVE |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Griezes moments | 4 Nm |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 50 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 160 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Atlikušais spriegums [L-N] @ 12,5 kA | 0,6 kV |
| Izmērs | 150V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 1,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Pieslēguma diametrs, FM skavas min. | 0,5 mm² |
| Pieslēguma diametrs, FM skavas maks. | 1,5 mm² |
| Pieslēguma diametrs, FM skavas min. | 21 AWG |
| Pieslēguma diametrs, FM skavas maks. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 2 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 1,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1864 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1864 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Aizsardzības veids
Augstākais ilgtermiņa spriegums AC
Polu izpildījums
Item no.
V50-0-150
IP20
150
1
5093505
V50-0-280
IP20
280
1
5093508
V50-0-320
IP20
320
1
5093509
V50-0-385
IP20
385
1
5093510
Augstākais ilgtermiņa spriegums AC
V50-0-150
Item no.
5093505
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
150
Polu izpildījums
1
V50-0-280
Item no.
5093508
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280
Polu izpildījums
1
V50-0-320
Item no.
5093509
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
320
Polu izpildījums
1
V50-0-385
Item no.
5093510
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
385
Polu izpildījums
1
