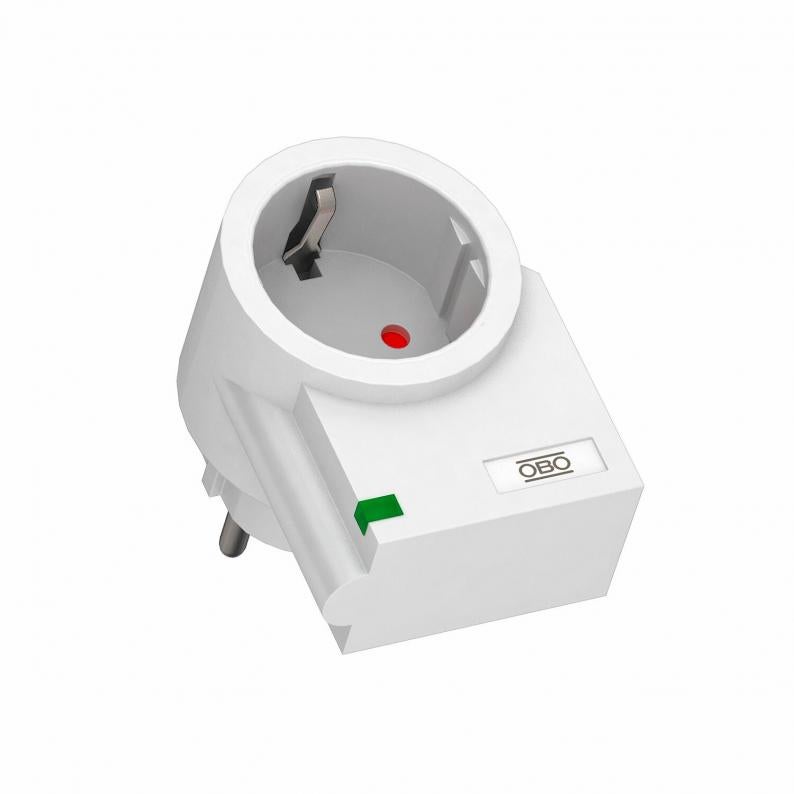

Augstas jutības tīkla aizsardzība FC-D iezemētai kontaktligzdai

Tips FC-D

Preces nr. 5092800

EAN 4012195035053

Datu lapa (PDF)

RoHS Atbilstības deklarācija (PDF)

REACH Atbilstības deklarācija (PDF)

Rādīt visas versijas

Preces nr. / Tips

5092800 / FC-D

Nacionālā versija

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Pārsprieguma aizsargierīce, tips 3 atb. DIN EN 61643-11
izmantošanai pie iezemētām četrvietīgām kontaktligzdām.

• Adaptera spraudnis
• Atdalītājbloks un funkcijas indikācija
• ar paaugstinātu pieskaršanās aizsardzību

Tehniskie dati

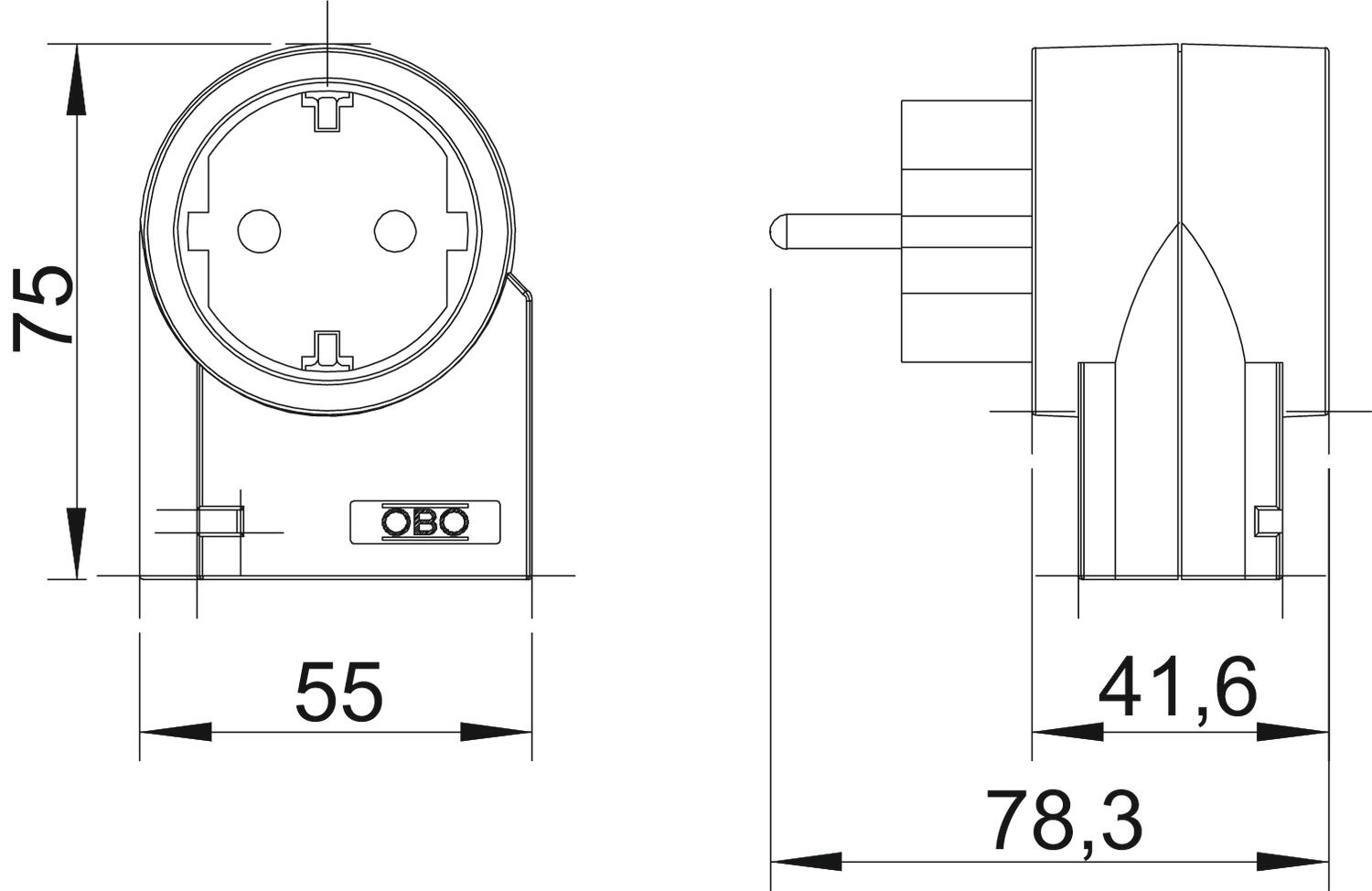

Izmēri

Garums	78,3 mm
Platums	55 mm
Augstums	75 mm

Tehniskie dati

Tālvadības signālkontakts	nē
Izpūtošs	nē
Ierīces signalizācija	optisks
Aizsardzības veids	IP20
Nominālais spriegums	230 V
Tālvadības signalizācija	nē
Tipa 2 pārbaudes klase	nē
Tipa 3 pārbaudes klase	jā
Nominālais spriegums AC (50/60 Hz)	230 V
Integrēta aizsardzība pie ieejas	nē
Aizsardzības līmenis [L-N]	≤1,5
Augstākais ilgtermiņa spriegums AC	275 V
Nominālā noplūdes strāva (8/20 µs)	3 kA
Montāžas veids	Sienas kontaktligzda
Maksimumstrāvas aizsardzība tīkla pusē	16 A
Izpildījums	Aizsargkontakts
ROHS atbilstība	atbrīvots
Nominālā slodzes strāva (ieejas/izejas spaile)	16 A
Ekspluatācijas temperatūra min.	-25 °C
Ekspluatācijas temperatūra maks.	75 °C
Nacionālā versija	D
Augstākais ilgtermiņa spriegums	275 V
SPD atb. IEC 61643-1	III klase
SPD atb. EN 61643-11	Tips 3
LPZ	2→3
Drošības līmenis	<1,5 kV
Nominālā noplūdes strāva	3 kA
Maksimālā impulsu strāva novadītājā (8/20 μs)	8 kA
Nominālā noslogojuma strāva	16 A
Atbildes laiks	<25 ns
Maksimālā aizsardzība pie ieejas	16 A
Izmantošanas temperatūras diapazons min.	-25 °C
Izmantošanas temperatūras diapazons maks.	75 °C
Izmērs	230V
Krāsa	dzidri balts; RAL 9010
