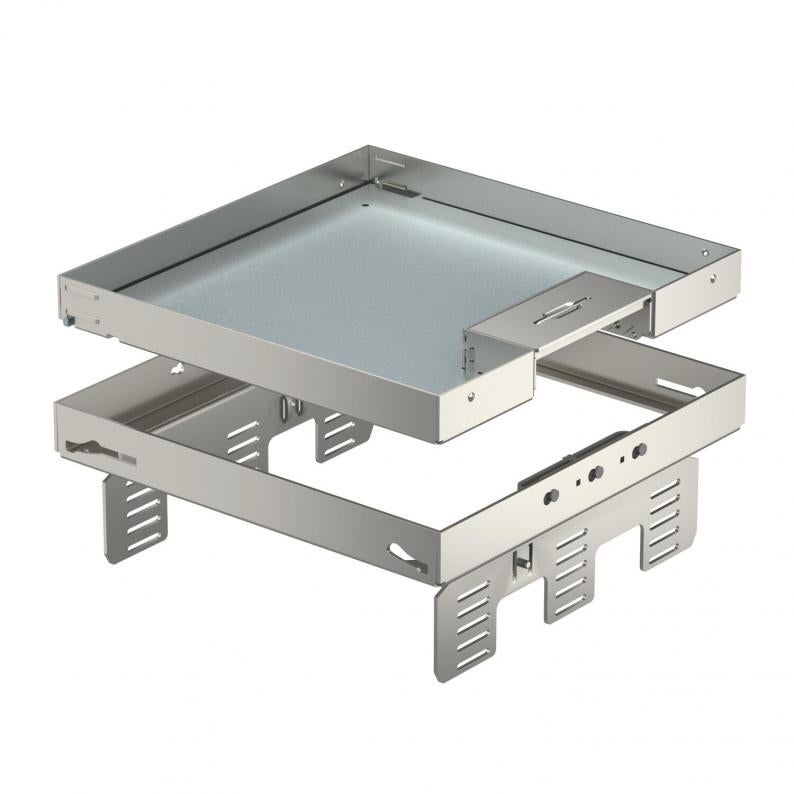

Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, nerūsējošais tērauds

Augstumā regulējama atdalāma kasete ar kabeļa izvadu RKSNUZD3, nerūsējošais tērauds

Tips RKSN2 UZD3 9VS20
Preces nr. 7409238
EAN 4012195867302
Rādīt visas versijas
Preces nr. / Tips
Grīdas augstums min.
Grīdas seguma biezums
Izmērs H

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Nolīdzināma un no grīdas atvienojama kasete ar nominālo izmēru 9, ar vada izvadu, montāžas ierīču uzstādīšanai sausās grīdās telpās, montāžai zemgrīdas kārbās UZD250 vai UZD350, katrā kopā ar montāžas vāku DUG../9, vai UGD250-3/9 vai UGD350-3/9. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.
Kasete ar regulējamu augstumu ar vadu izeju, 3 sekciju. Var uzstādīt 3 APMT5 nosegplāksnes. 3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 Modul 45 ierīcēm.
Kasete ar regulējamu augstumu un atdalāma no grīdas ar nominālo izmēru 9, ar kabeļu izeju, instalējamo ierīču uzstādīšanai sausi kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../9. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā.

Līmeņojama kasete, 3 celiņi. Var uzstādīt 3 APMT5 nosegplāksnes.


  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

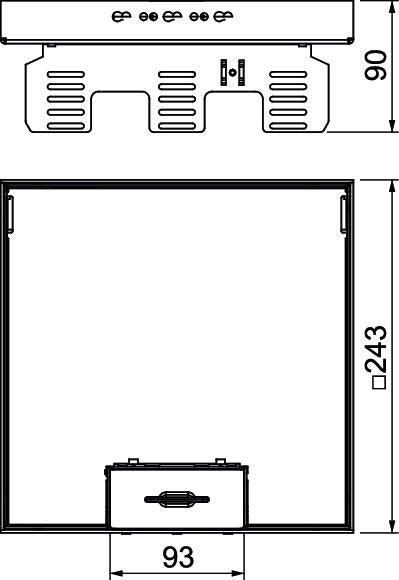

Izmēri

Garums243 mm
Platums243 mm
Augstums90 mm
Izmērs H90 mm

Tehniskie dati

Grīdas augstums min.105 mm
Grīdas seguma biezums20 mm
Iebūvējamo ierīču skaits12
Atdalāmsjā
Iebūvēšanas izmēra garums244 mm
Iebūvēšanas izmēra platums244 mm
Piemērots iebūvēšanai dobās grīdāsjā
Piemērots dubulto grīdu montāžaijā
Grīdas kopšanasauss
Ierīču kārbu skaits3
Iebūvēšanas dziļums105 mm
Kabeļu izvada izpildījumsPagriežams kabeļa izvads
Vadu izvadu skaits1
Iekārtas stiprinājums ierīču kārbu nostiprināšanaijā
Aizsardzības pakāpes IK kodsIK10
Montāžas sistēmas tipsUT4
Lielas slodzes versijanē
Nominālais lielums ierīču iebūvēšanas vienībai9
AtļaujasVDE
StandartsEN 50085-2-2
Aizsardzības veids (IP) izmantošanas stāvoklīIP20
Aizsardzības veids (IP) neizmantotā stāvoklīIP40
Vertikālā slodze, mazs laukumslīdz 3 000 N
Vertikālā slodze, liels laukumslīdz 3 000 N
Izpildījumskvadrātisks
ROHS atbilstībajā
Izmērs243x243mm
MateriālsNerūsējošais tērauds 1.4301
Izstrādājuma sērijaRKSN

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem20,2457 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)20,2457 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Piederumi

Sistēmas piederumi
Tips
NW 350-3 QK

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
DUG 350-3 9

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
UT4 45 4

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (2)
Katalogi un bukleti (1)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (2)

Izpildījumi

Grīdas augstums min.
Grīdas seguma biezums
Izmērs H
RKSN2 UZD3 9VS20
Preces nr.
7409238
Grīdas augstums min.
105
Grīdas seguma biezums
20
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
90
RKSN2 UZD3 9VS25
Preces nr.
7409240
Grīdas augstums min.
110
Grīdas seguma biezums
25
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
95
