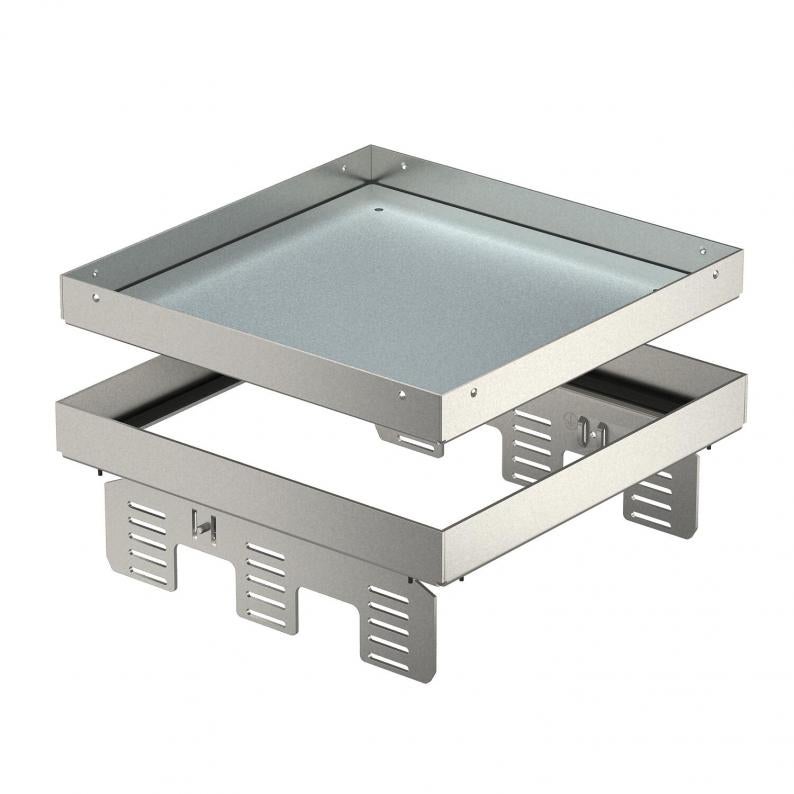

Augstumā regulējama atdalāma kasete servisa lūkai, RKNUZD3, nerūsējošais tērauds

Augstumā regulējama atdalāma kasete servisa lūkai, RKNUZD3, nerūsējošais tērauds

Tips RKN2 UZD3 9VS20
Preces nr. 7409066
EAN 4012195868088
Rādīt visas versijas
Preces nr. / Tips
Grīdas augstums min.
Grīdas seguma biezums
Izmērs H

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Nolīdzināma un no grīdas atvienojama "aklā" kasete pārbaudes atveres ar nominālo izmēru 9 izveidošanai sausās vai mitrās grīdās iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, katru kopā ar montāžas vāku DUG../9, vai UGD250-3/9 vai UGD350-3/9. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā. Der tikai gludiem grīdas segumiem.
Kasete ar regulējamu augstumu kā noslēgta kasete, 3 sekciju. Var uzstādīt 3 APMT5 nosegplāksnes. 3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 Modul 45 ierīcēm.
Kasete ar regulējamu augstumu un atdalāma no grīdas, "nosedzoša", lai izveidotu nominālā izmēra 9 apkalpošanas lūku sausi vai slapji kopjamām grīdām iekštelpās, uzstādīšanai zemgrīdas kārbās UZD250 vai UZD350, attiecīgi savienojumā ar montāžas vāku DUG../9. Montāža tiek veikta ar regulēšanas leņķi (pasūtāms atsevišķi) zemgrīdas kārbu alumīnija rāmja profilā. Der tikai gludiem grīdas segumiem.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums bez plastmasas
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

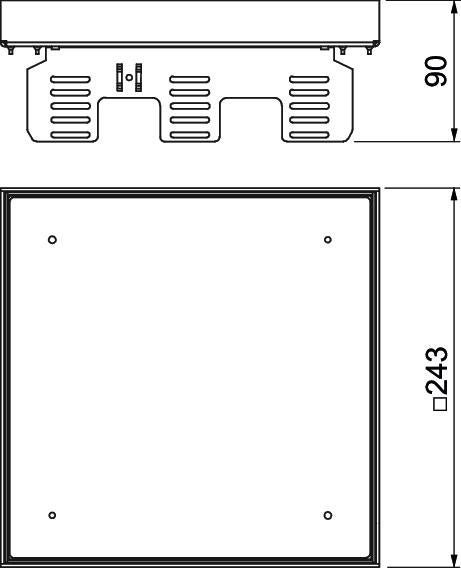

Izmēri

Garums243 mm
Platums243 mm
Augstums90 mm
Izmērs H90 mm

Tehniskie dati

Grīdas augstums min.105 mm
Grīdas seguma biezums20 mm
Iebūvējamo ierīču skaits0
Atdalāmsjā
Iebūvēšanas izmēra garums244 mm
Iebūvēšanas izmēra platums244 mm
Piemērots iebūvēšanai dobās grīdāsjā
Piemērots dubulto grīdu montāžaijā
Grīdas kopšanamitrs
Iebūvēšanas dziļums105 mm
Kabeļu izvada izpildījumsNav kabeļu izvada
Vadu izvadu skaits0
Iekārtas stiprinājums ierīču kārbu nostiprināšanainē
Aizsardzības pakāpes IK kodsIK10
Montāžas sistēmas tipsUT4
Lielas slodzes versijanē
Nominālais lielums ierīču iebūvēšanas vienībai9
AtļaujasVDE
Aizsardzības veids (IP) izmantošanas stāvoklīIP00
Aizsardzības veids (IP) neizmantotā stāvoklīIP44
Vertikālā slodze, mazs laukumslīdz 3 000 N
Vertikālā slodze, liels laukumslīdz 3 000 N
Izpildījumskvadrātisks
ROHS atbilstībajā
Izmērs243x243mm
MateriālsNerūsējošais tērauds 1.4301
Izstrādājuma sērijaRKN

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
Iepakojums bez plastmasasjā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem19,1972 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)19,1972 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Piederumi

Sistēmas piederumi
Tips
NW 350-3 QK

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
DUG 350-3 9

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (2)
Katalogi un bukleti (1)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)

Izpildījumi

Grīdas augstums min.
Grīdas seguma biezums
Izmērs H
RKN2 UZD3 9VS20
Preces nr.
7409066
Grīdas augstums min.
105
Grīdas seguma biezums
20
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
90
RKN2 UZD3 9VS25
Preces nr.
7409068
Grīdas augstums min.
110
Grīdas seguma biezums
25
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
95
