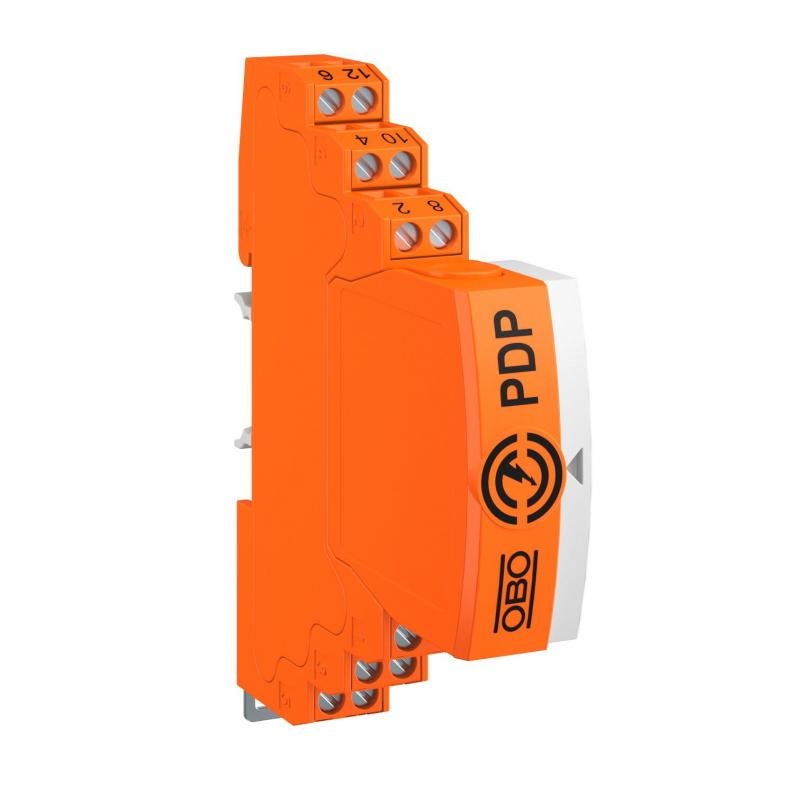

Connectable data cable protection, 2-pole, direct earthing, with visual signalling, 5 V

Connectable data cable protection, 2-pole, direct earthing, with visual signalling, 5 V

Tips PDP-2-5-D-OS
Preces nr. 5080341
EAN 4012196742172
Rādīt visas versijas
Preces nr. / Tips
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

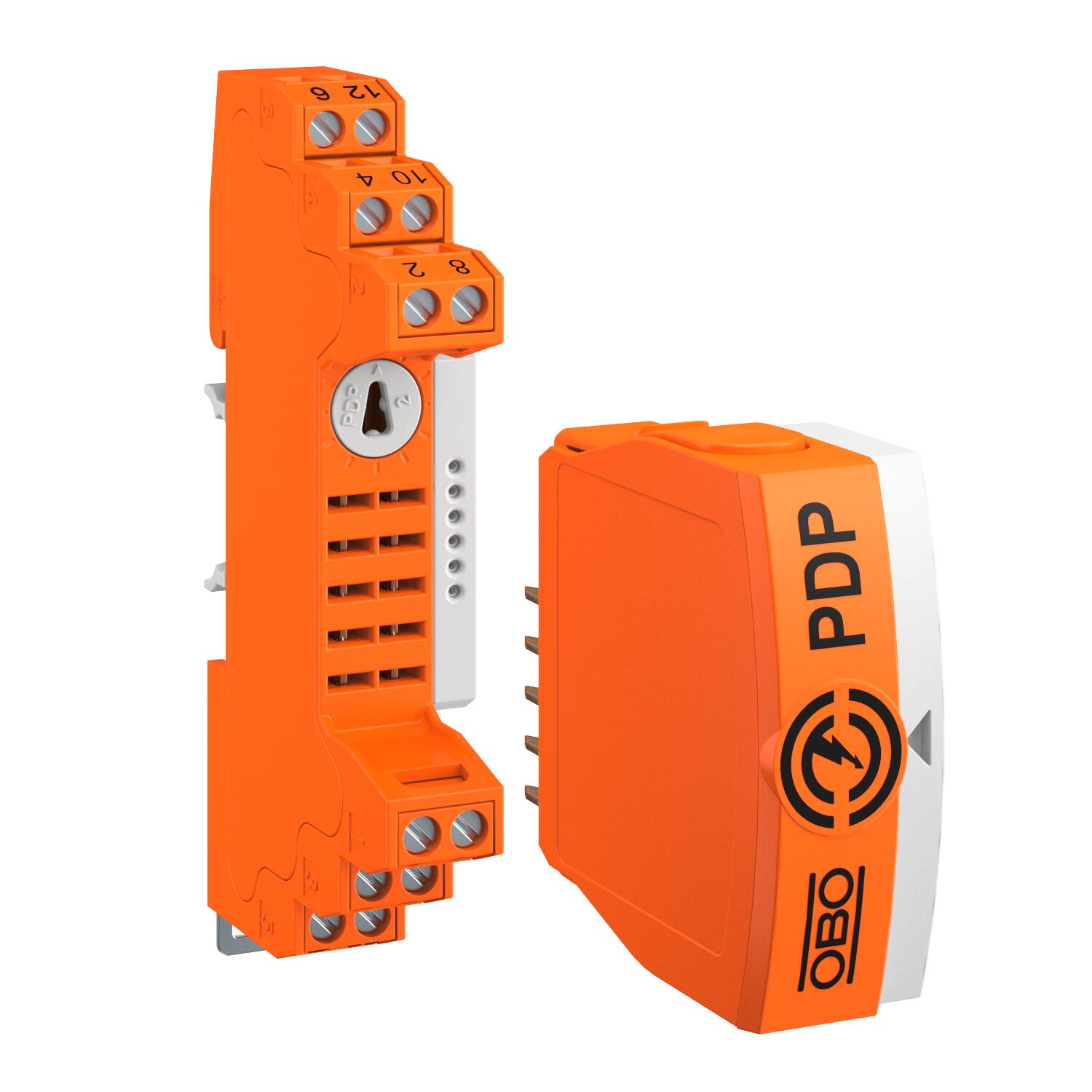

Plug-in data cable protection type 1+2/D1=C2 for the use in measurement, control and regulation technology

• Protective device for multi-wire systems
• Direct shield earthing
• Frequency range to 100 MHz
• Earthing possible via the DIN rail or the connection cable
• Narrow structural width of 17.5 mm
• Hight level of system availability – no signal disruption without protection module
• With visual signalling and the option for remote signalling via the voltage supply PDP-PS
• Integrated bus connector included

Application: Universal lightning and surge protection for data transmission devices in MCR technology.
  • 5 gadu garantija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Mērīšanas, vadības un regulēšanas iekārtas
  • Pāreja no LPZ 0 līdz 2
  • Installation electrotechnical expertise
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

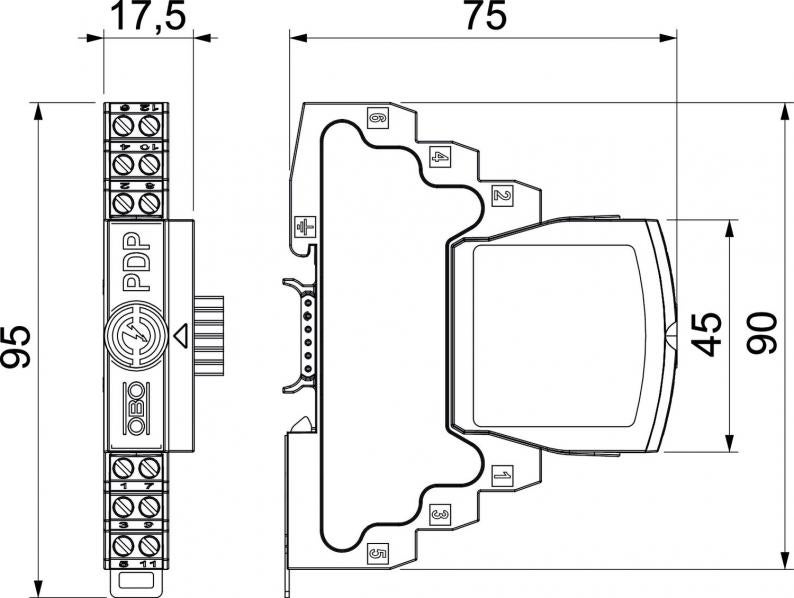

Izmēri

Garums75 mm
Platums17,5 mm
Augstums95 mm

Tehniskie dati

Polu skaits2
Gareniskā pretestība1.2 ± 5%
Ierīces signalizācijanav
SpraudsistēmaSpaile
Aizsardzības līmenis dzīsla–dzīsla100 V
Aizsardzības līmenis dzīsla–zeme850 V
Aizsardzības veidsIP20
Pārbaudes standartsIEC 61643-21
Virknes pretestība katrai stieplei1,2 Ω ± 5%
Nominālā zibensizlādes strāva In aiz C2 (kopā)20 kA
Kapacitāte (dzīsla-dzīsla)≤30 pF
Kapacitāte (dzīsla-zemējums)≤30 pF
Zemējums ar:Pieslēguma vads / U profila sliede
Ieejas / izejas montāžaSkrūvējamas spailes
Ekrāna pieslēgumsjā
Ekranējumstieši
Impulsu strāvas caurlaidība, stieple-stieple10 kV / 5 kA
Impulsu strāvas caurlaidība, stieple–zeme10 kV / 5 kA
Kopējā impulsu strāva novadītājā (10/350)5 kA
Kopējā impulsu strāva novadītājā (8/20)20 kA
Nominālā noslogojuma strāva, DC0,6 A
Nominālā noslogojuma strāva, AC0,425 A
Augstākais ilgtermiņa spriegums AC4,2 V
Augstākais ilgtermiņa spriegums DC6 V
Nominālā noplūdes strāva (8/20 µs)10 kA
Robežfrekvence100 MHz
Izpildījums2-pole
SPD atb.I + II klase/D1 + C2
Kategorie1. + 2. tips/D1 + C2
ROHS atbilstībajā
SPD atb. IEC 61643-1I+II klase
SPD atb. EN 61643-11Tips 1+2
LPZ0→2
Impulsstrāva2,5 kA
Ievietotā slāpēšana (Insertion loss)≤3 dB
Stacionārā pieslēguma šķērsgriezums maks.2,5 mm²
Pieslēguma diametrs, vairākdzīslu min.0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.2,5 mm²
Izmantošanas temperatūras diapazons min.-40 °C
Izmantošanas temperatūras diapazons maks.80 °C
Izmērs5V

Pieslēgšanas iespējas

Stacionārā pieslēguma šķērsgriezums min.0,14 mm²
Pieslēguma diametrs, elastīgs min.0,14 mm²
Pieslēguma diametrs, elastīgs maks.1,5 mm²

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem1,0625 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)1,0625 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)

Izpildījumi

Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
PDP-2-5-D-OS
Preces nr.
5080341
Polu skaits
2
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
4,2
Augstākais ilgtermiņa spriegums DC
6
Izpildījums
2-pole
PDP-2-12-D-OS
Preces nr.
5080343
Polu skaits
2
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
12
Augstākais ilgtermiņa spriegums DC
16
Izpildījums
2-pole
PDP-2-24-D-OS
Preces nr.
5080345
Polu skaits
2
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
21
Augstākais ilgtermiņa spriegums DC
30
Izpildījums
2-pole
PDP-2-48-D-OS
Preces nr.
5080347
Polu skaits
2
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
37
Augstākais ilgtermiņa spriegums DC
52
Izpildījums
2-pole
