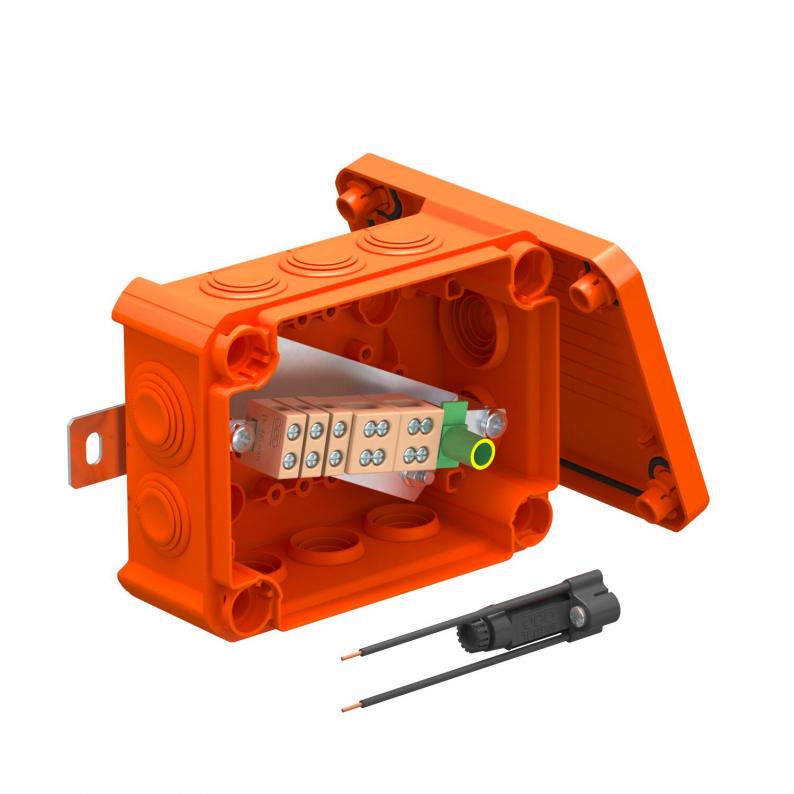

FireBox T100ED with external fastening and fuse holder
Tips T100ED 06AF
Preces nr. 7205752
EAN 4012196812288
Preces nr. / Tips
Atvēruma iekšējais izmērs
Ievadu skaits
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kabeļu nozarkārba ar avārijas slēdzi un mīkstām iespraužamām blīvēm. Pietiekama vadu izvietošanas telpa ar diagonāli izkārtotiem pieslēguma mezgliem ar pilnībā iepriekš uzmontētām noturīgām pret augstu temperatūru keramikas spailēm. Zaļi-dzelteni marķēta aizsargvada spaile. Stiprinājums pie labi pieejamiem ārējiem uzliktņiem. Atļautie kabeļu garumi ar elektrisko funkciju nodrošināšanu atbilstoši DIN 4102, 12. daļai ar klasēm E30, E60 un E90.
Ieskaitot 2 x enkurskrūves MMSplus P 6x35.
Ieskaitot 2 x enkurskrūves MMSplus P 6x35.
Tehniskie dati
Izmēri
| Garums | 150 mm |
|---|---|
| Platums | 116 mm |
| Augstums | 67 mm |
| Atvēruma iekšējais izmērs | 136x102x57 mm |
| Izmērs L | 150 mm |
| Izmērs B | 116 mm |
| Izmērs H | 67 mm |
| Izmērs L1 | 162 mm |
| Izmērs L2 | 182 mm |
Tehniskie dati
| Triecienizturīgs | nē |
|---|---|
| Nesatur halogēnus | jā |
| Ievadu skaits | 10 |
| Spaiļu skaits | 6 |
| Ievads no aizmugures | nē |
| Caurspīdīgs vāks | nē |
| Aizsardzības veids | IP66 |
| Nominālais spriegums | 660 V |
| Virknējams | nē |
| ar vāku | jā |
| Plombējams | nē |
| sprādzienbīstamai zonai | bez |
| Nominālais izolācijas spriegums Ui | 690 V |
| Elektrosistēmu funkciju | E 90 |
| Sprādziendroša konstrukcija | nē |
| Korpusa caurvada veids | Pakāpju membrāna, nogriežama |
| Ekranizēts | nē |
| Noturīgs pret laikapstākļu iedarbību | nē |
| sprādzienbīstamai zonai, gāze | bez |
| sprādzienbīstamai zonai, putekļi | bez |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 6 mm² |
| Forma | taisnstūra |
| Aprīkojums | Spaile |
| Vāks | nav caurspīdīgs |
| Vāka nostiprināšana | skrūvēts |
| ROHS atbilstība | atbrīvots |
| Izmērs | 150x116x67 |
| Materiāls | Polipropilēns |
| Krāsa | pasteļoranžs; RAL 2003 |
| Atsevišķa spaile | 3 |
| Dubulta skava | 2 |
| Aizsargskava | 1 |
| Izstrādājuma sērija | „FireBox T” sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,6913 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,6913 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
TE-FH 520
7205570
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7205570
Drošinātāja ieliktnis, paredzēts T sērijas FireBoxTips
TE-FH 520
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (5)
Deklarācijas (3)
Sertifikāti (3)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
Izpildījumi
Tips
Atvēruma iekšējais izmērs
Ievadu skaits
Aizsardzības veids
Krāsa
Preces nr.
T100ED 06AF
136x102x57
10
IP66
pasteļoranžs; RAL 2003
7205752
T160ED 10AF
176x135x67
12
IP66
pasteļoranžs; RAL 2003
7205754
T250ED 16AF
225x173x86
IP66
pasteļoranžs; RAL 2003
7205756
Atvēruma iekšējais izmērs
Ievadu skaits
T100ED 06AF
Preces nr.
7205752
Atvēruma iekšējais izmērs
136x102x57
Ievadu skaits
10
Aizsardzības veids
IP66
Krāsa
pasteļoranžs; RAL 2003
T160ED 10AF
Preces nr.
7205754
Atvēruma iekšējais izmērs
176x135x67
Ievadu skaits
12
Aizsardzības veids
IP66
Krāsa
pasteļoranžs; RAL 2003
T250ED 16AF
Preces nr.
7205756
Atvēruma iekšējais izmērs
225x173x86
Aizsardzības veids
IP66
Krāsa
pasteļoranžs; RAL 2003
