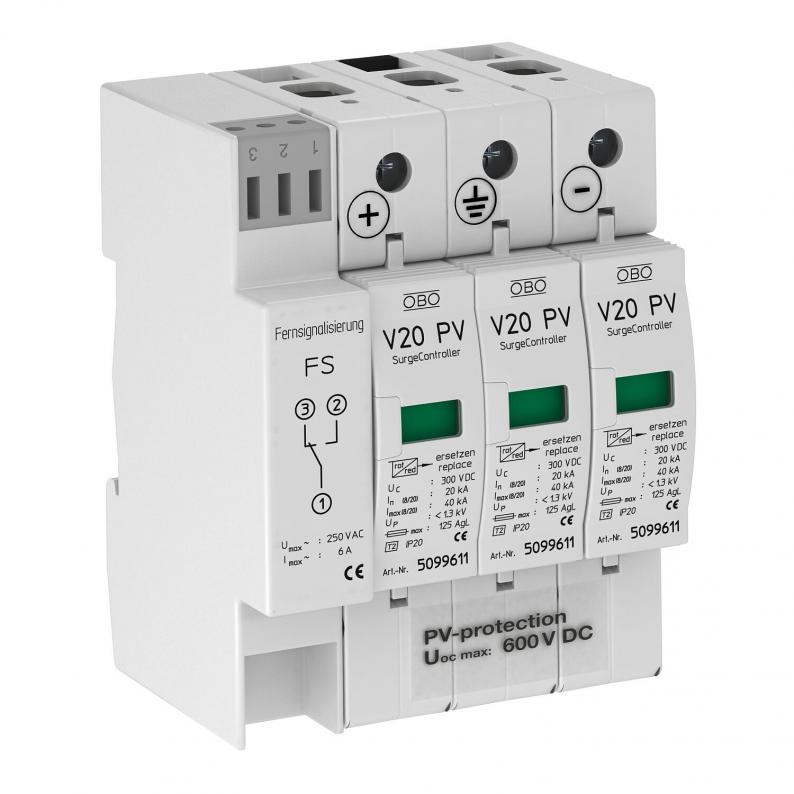

Fotoelektriskā pārspriegumaizsardzība V20, 600 V DC ar tālvadības signalizāciju
Tips V20-C 3PHFS-600
Preces nr. 5094576
EAN 4012195709084
Preces nr. / Tips
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
PV iekārtu V20 pārsprieguma novadītājs, 2. tips, iekārtām ar FS kontaktu kā bezpotenciāla pārslēgu
• Pilnībā nokomplektēta ierīce, saspraužams varistora izlādnis ar atdalītājbloku
• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb. VDE 0100-712 (IEC 50539-12)
• Pārspriegumaizsardzības potenciālu izlīdzināšana atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 40 kA (8/20) katram polam
• Zems DC aizsardzības līmenis: < 2,6 kV (Uoc maks. = 600 V DC)
• Izlādnis, iespraužams, ar termodinamisku atdalītājbloku un optisku funkciju indikatoru
• Iekapsulēts izlādnis – cinka oksīda varistors – ievietošanai sadalītāju korpusos
Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās
• Pilnībā nokomplektēta ierīce, saspraužams varistora izlādnis ar atdalītājbloku
• Pret bojājumiem izturīgs Y veida slēgums lietošanai atb. VDE 0100-712 (IEC 50539-12)
• Pārspriegumaizsardzības potenciālu izlīdzināšana atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 40 kA (8/20) katram polam
• Zems DC aizsardzības līmenis: < 2,6 kV (Uoc maks. = 600 V DC)
• Izlādnis, iespraužams, ar termodinamisku atdalītājbloku un optisku funkciju indikatoru
• Iekapsulēts izlādnis – cinka oksīda varistors – ievietošanai sadalītāju korpusos
Lietojums: PV iekārtas ar atsevišķu zibensaizsardzības iekārtu vai bez tās
Tehniskie dati
Tehniskie dati
| Tīkla tips | citi |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības līmenis dzīsla–dzīsla | < 2,6 V |
| Aizsardzības līmenis dzīsla–zeme | < 2,6 V |
| Aizsardzības veids | IP20 |
| Tālvadības signalizācija | jā |
| Tipa 2 pārbaudes klase | jā |
| Augstākais ilgtermiņa spriegums DC | 600 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | 3 |
| Montāžas veids | Montāžas sliede 35 mm |
| Piemērots lietošanai ārpus telpām | nē |
| Maksimumstrāvas aizsardzība tīkla pusē | 125 |
| Izpildījums | 3 polu, PV sistēmām ar FS |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 125 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 600V DC |
| Izstrādājuma sērija | PV-ÜSS |
Pieslēgšanas iespējas
| FM kontakti | Pārslēgs |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,0775 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,0775 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
