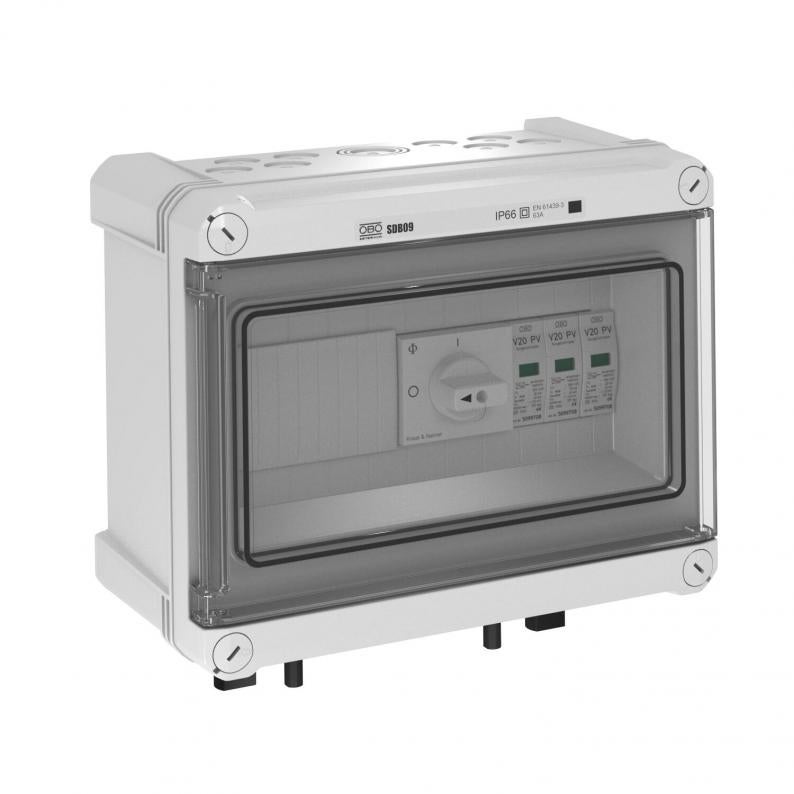

Fotoelektriskais sistēmas risinājums, tips 2, ar MC4 kontaktdakšu un atdalošo slēdzi WR ar 1 MPP sekotājierīci, 1000 V DC
Tips PKV-C1000ST100
Preces nr. 5088501
EAN 4012196792207
Preces nr. / Tips
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Sistēmas risinājums: 2. tips ar MC4 spraudni un atvienošanas slēdzi invertoram WR ar 1 MPP sekošanas sistēmu, 1000 V DC
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida pieslēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks = 1000 V DC ar V20-C/0-500PV)
• atvienošanas slēdzis (1000V; 8A) drošai DC elementu virknes vada atslēgšanai
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpusā (IP66), UV izturīgs, izmantošanai ārā
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida pieslēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks = 1000 V DC ar V20-C/0-500PV)
• atvienošanas slēdzis (1000V; 8A) drošai DC elementu virknes vada atslēgšanai
• viena fotoelektriskās virknes ieeja (MC4 spraudsavienotājs) uz vienu MPP-WR ieeju, līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpusā (IP66), UV izturīgs, izmantošanai ārā
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
Tehniskie dati
Tehniskie dati
| Ieeju skaits | 1 |
|---|---|
| Tīkla tips | citi |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP66 |
| Atveres veids | MC4 |

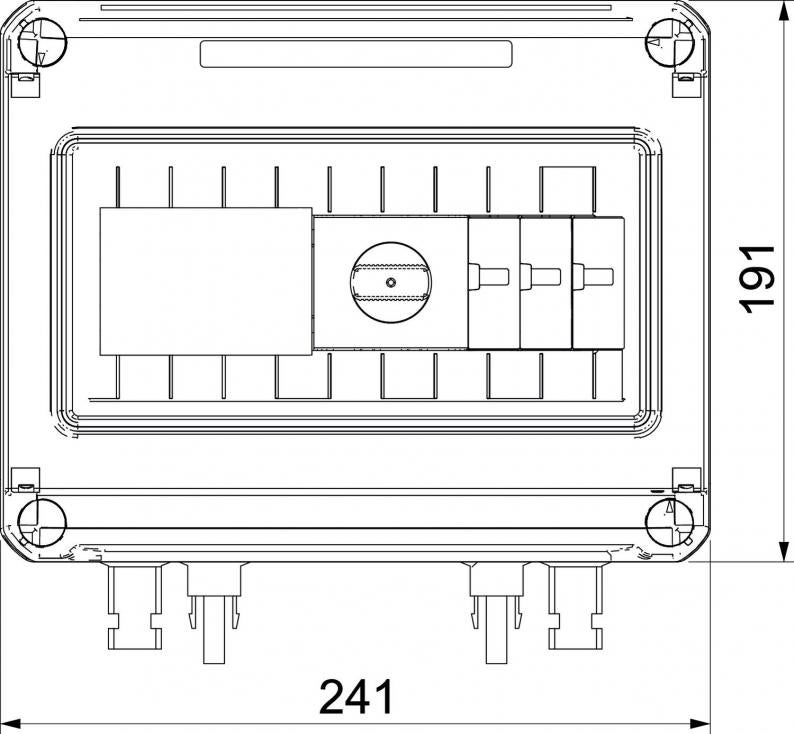

| Dziļums | 125 mm |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Aizsardzības pakāpes IK kods | IK08 |
| Maks. PV spriegums | 1000 V |
| Integrēta aizsardzība pie ieejas | nē |
| Augstākais ilgtermiņa spriegums DC | 1000 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | 3 |
| Montāžas veids | jau iemontēts korpusā |
| Maksimumstrāvas aizsardzība tīkla pusē | 125 |
| Izpildījums | 3 polu, PV sistēmām |
| Tīkla tips, DC | nē |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 125 A |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 60 °C |
| Izmērs | 1000V DC |
| Materiāls | Polikarbonāts |
| Krāsa | gaiši pelēks; RAL 7035 |
| Kabeļu ievadu skaits | 4 |
| Maks. Ieejas spriegums DC | 1000 V |
| Virknes nodrošinājums | bez |
| Monitoringa funkcija | nē |
| Maks. Ieejas strāva uz virkni | 20 A |
| Maks. Izejas strāva | 20 A |
| Virknes ieeju skaits | 1 |
| Aprīkots ar slodzes atvienošanas slēdzi | jā |
| Izstrādājuma sērija | PV-ÜSS |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 8,7932 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 8,7932 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
