Fotoelektriskais sistēmas risinājums, tips 2 līdz 1000V DC ar atdalošo slēdzi (32A)
Type VG-C DC-TS1000
|Item no. 5088660
|EAN 4012195981183
Item no. / Type
5088660 / VG-C DC-TS1000
Aizsardzības veids
IP65
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

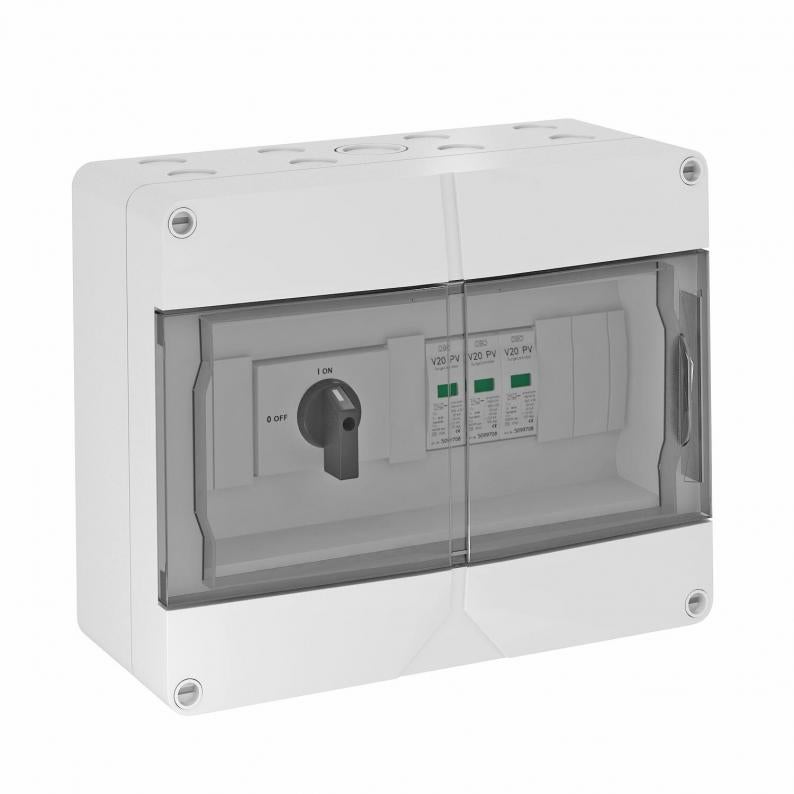

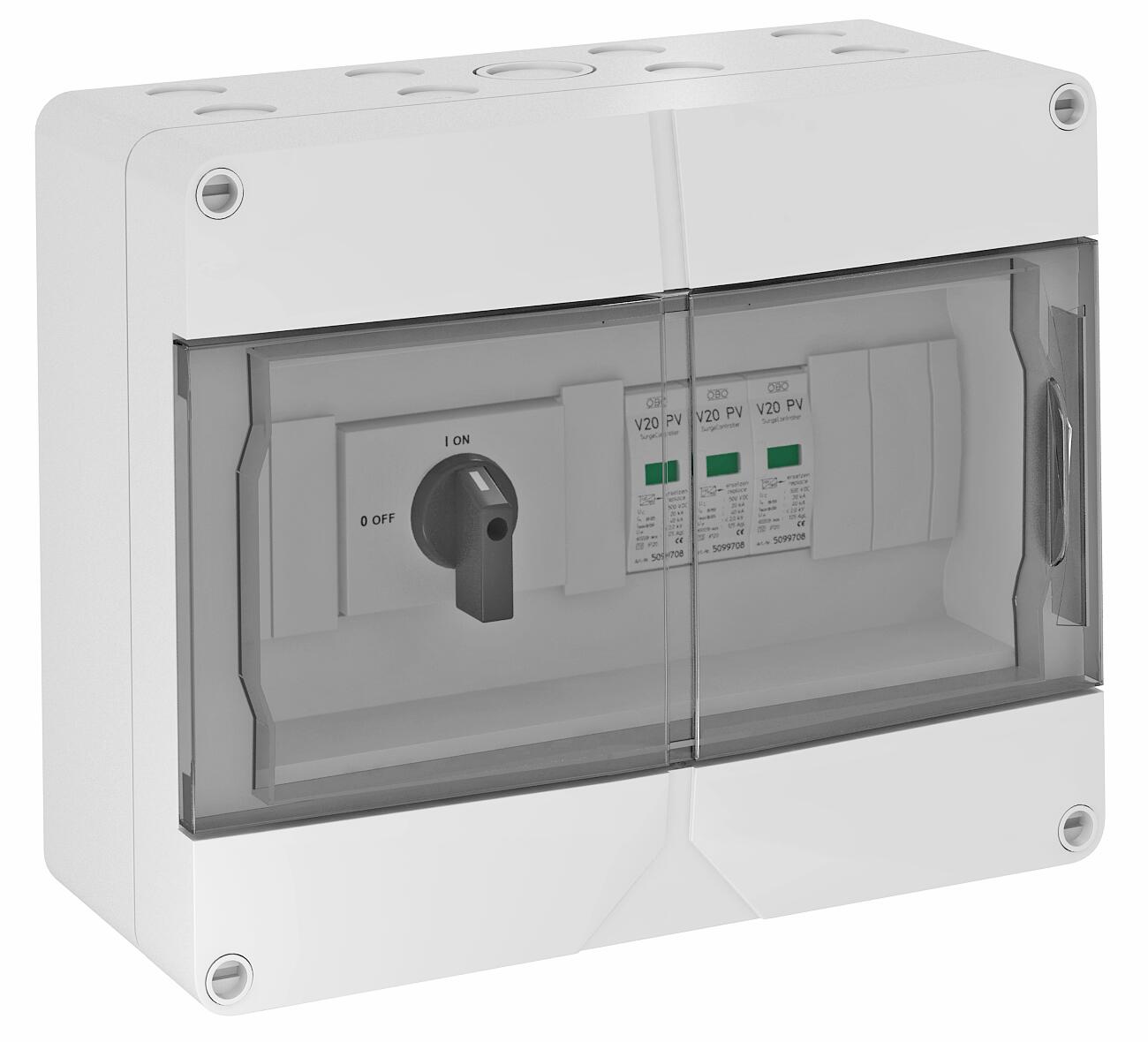

Sistēmas risinājums ar atdalošo slēdzi fotoelektriskajām iekārtām ar 1 MPP sekotājierīci
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-C/0-500PV)
• atdalošais slēdzis (1000 V; 32 A) drošai DC virknes kopnes izslēgšanai
• katrai aizsargierīcei korpusā ir iepriekš instalēta 1 spaile līdz 6 mm², līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpusā (IP65), UV izturīgs, izmantošanai ārā, iesk. kabeļu skrūvjsavienojumu komplektu
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
• varistora novadītājs, iespraužams, ar atdalītājbloku pret bojājumiem izturīgā Y veida slēgumā atb. VDE 0100-712 (50539-12)
• zems DC aizsardzības līmenis: < 4,0 kV (Uoc maks. = 1000 V DC ar V20-C/0-500PV)
• atdalošais slēdzis (1000 V; 32 A) drošai DC virknes kopnes izslēgšanai
• katrai aizsargierīcei korpusā ir iepriekš instalēta 1 spaile līdz 6 mm², līdz 30 A DC katrai spailei
• iemontēts polikarbonāta korpusā (IP65), UV izturīgs, izmantošanai ārā, iesk. kabeļu skrūvjsavienojumu komplektu
Fotoelektrisko iekārtu maiņstrāvas pārveidotāju DC aizsardzībai.
Ja pastāv kondensāta ūdens, ledus, temperatūras vai saules ūdens kondensāta risks, iespējams, vajadzīgi papildu pasākumi!
Technical data
Tehniskie dati
| Ieeju skaits | 1 |
|---|---|
| Tīkla tips | DC |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP65 |
| Atveres veids | Skrūvsavienojums |

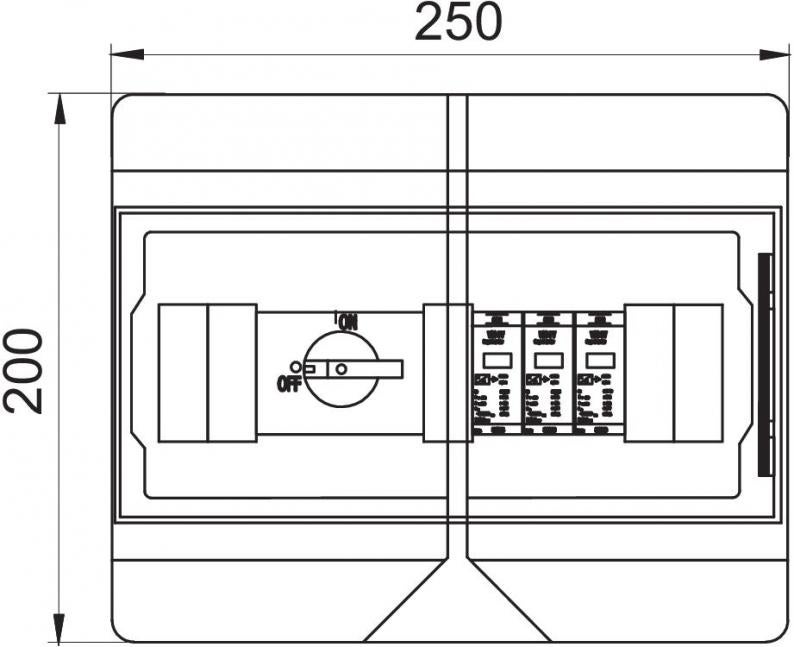

| Dziļums | 122 mm |
| Tālvadības signalizācija | nē |
| Augstākais ilgtermiņa spriegums DC | 1000 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Montāžas veids | jau iemontēts korpusā |
| Izpildījums | 2. tips un Benedikt LS32-SMA-A4 DC atdalītājs |
| Tīkla tips, DC | jā |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 1000V DC |
| Krāsa | gaiši pelēks; RAL 7035 |
| Kabeļu ievadu skaits | 16 |
| Maks. Ieejas spriegums DC | 1000 V |
| Virknes nodrošinājums | bez |
| Monitoringa funkcija | nē |
| Maks. Ieejas strāva uz virkni | 30 A |
| Maks. Izejas strāva | 30 A |
| Virknes ieeju skaits | 1 |
| Aprīkots ar slodzes atvienošanas slēdzi | jā |
| MPPT skaits | 1 |
| Ievade uz MPPT | 1 |
| Izejas uz MPPT | 1 |
Pieslēgšanas iespējas
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 0,5 mm² |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Vilcējatsperes spaile |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,644 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,644 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
