G sietveida rene Magic® 150 G
Tips G-GRM 150 100 G
Preces nr. 6005544
EAN 4012195686460
Preces nr. / Tips
6005544 / G-GRM 150 100 G
Garums
3000 mm
Platums
100 mm
Augstums
150 mm
Funkciju nodrošināšana
jā
Derīgais šķērsgriezums
107 cm²
Stieples diametrs
3,9 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

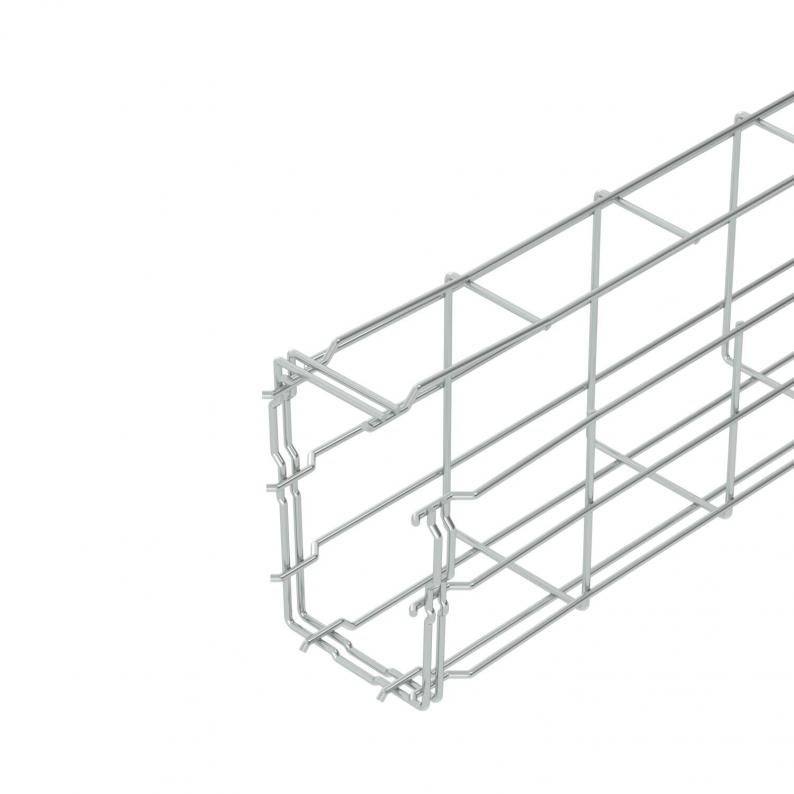

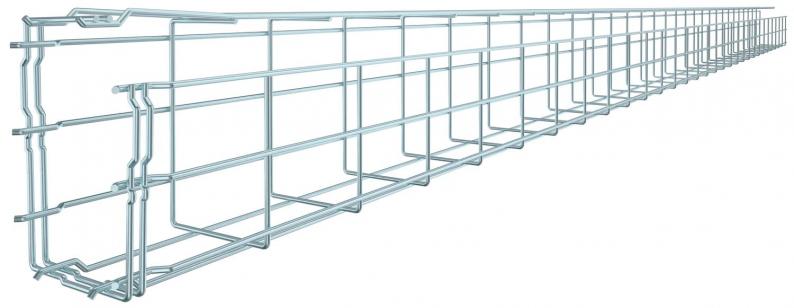

G tipa sietveida rene no punktveidā sametinātām tērauda stieplēm ar dažādu malas augstumu un platumu.
Tieša montāža pie sienas un griestiem. Pēc pieprasījuma ir pieejama informācija par noslogojumu dažādiem instalāciju veidiem.
Magnētiskā ekranējuma efektivitāte 15 dB.
Tieša montāža pie sienas un griestiem. Pēc pieprasījuma ir pieejama informācija par noslogojumu dažādiem instalāciju veidiem.
Magnētiskā ekranējuma efektivitāte 15 dB.
Tehniskie dati

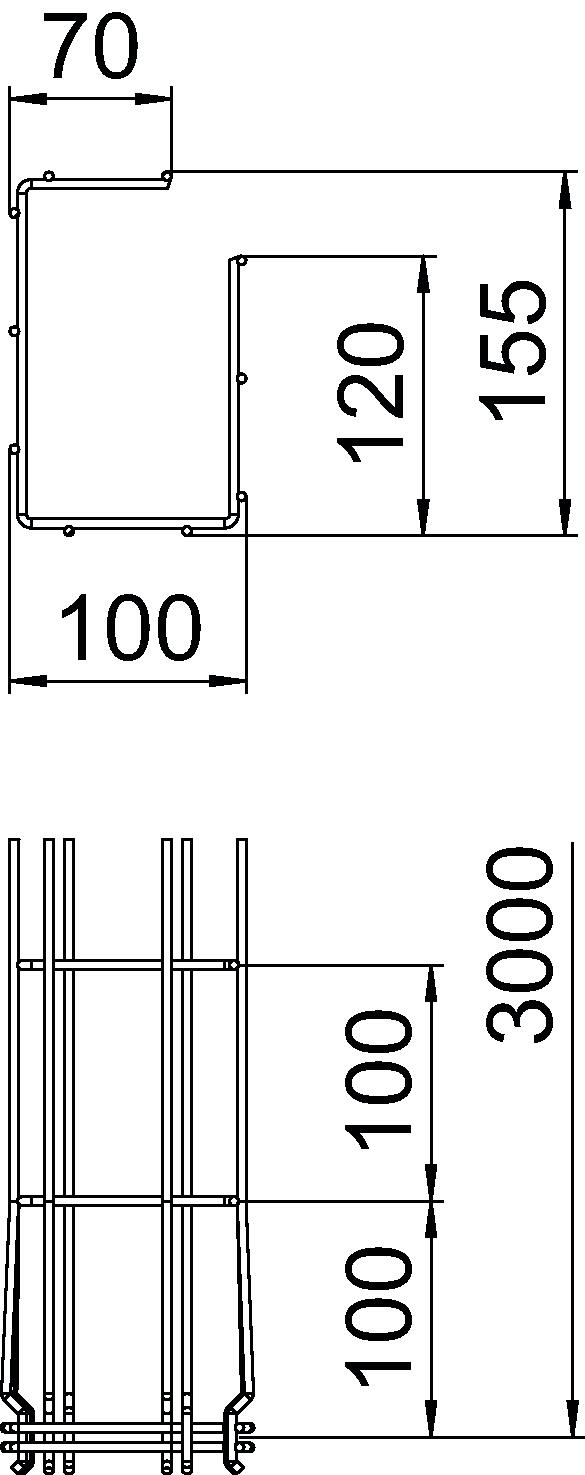

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 150 mm |
| Izmērs A | 120 mm |
| Izmērs B | 100 mm |
| Izmērs H | 155 mm |
| Izmērs C | 68 mm |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 107 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 10700 mm² |
| Integrēta starpsiena | bez |
| Savienotāji bez skrūvēm | jā |
| Profila forma | G forma |
| ROHS atbilstība | jā |
| Stieples diametrs | 3,9 mm |
| Izmērs | 150x100x3000 |
| Virsma | galvaniski cinkota |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | Automātiskas fiksācijas stiprinājums |
| Izstrādājuma sērija | G-GRM sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,6 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,5 kN/m |
| Balstu atstatums 2,0 m | 0,35 kN/m |
| Balstu atstatums 2,5 m | 0,3 kN/m |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,3738 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 2,3738 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6016634
Salaiduma vietu savienotājs FTTips
GSV 34 FT
Mazākā pārd. vien.: 20 Gabals
20Gabals
Gabals
Preces nr. 6017160
Sienas un grīdas stiprinājums FTTips
WB GR FT
Mazākā pārd. vien.: 20 Gabals
20Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Sertifikāti (2)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
