Gara laiduma kabeļu rene WKSG 110 FS
Tips WKSG 130 FS
Preces nr. 6098115
EAN 4012196351497
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

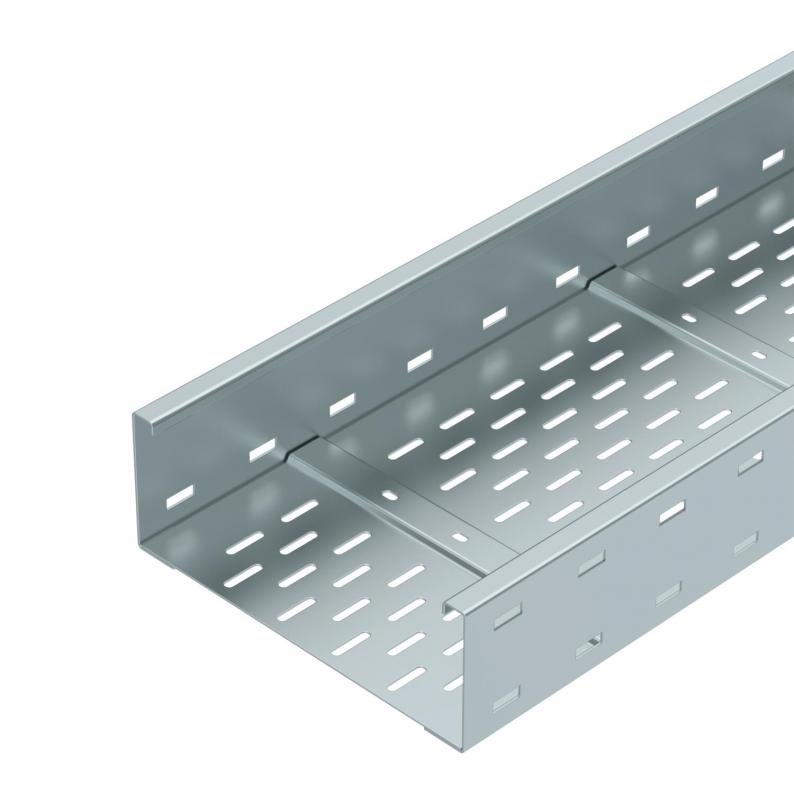

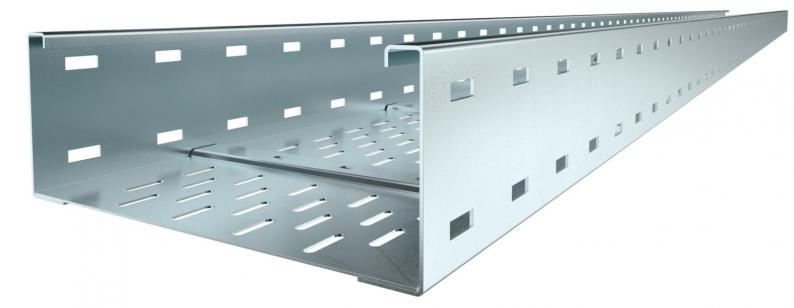

Gara laiduma kabeļu reņu sistēma, perforēta, ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
Tehniskie dati

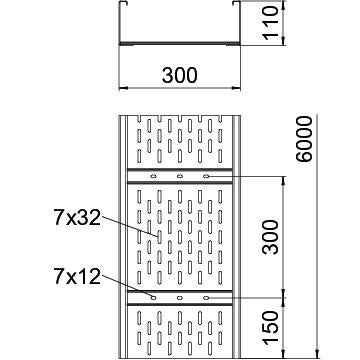

Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 110 mm |
| Izmērs L | 6000 mm |
| Izmērs B | 300 mm |
| Izmērs H | 10 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | jā |
| Derīgais šķērsgriezums | 305 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 2 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| Derīgais šķērsgriezums | 30500 mm² |
| Izmēri | 300 x 110 |
| ROHS atbilstība | jā |
| Izmērs | 110x300x6000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Magnētiskā ekranējuma efektivitāte ar vāku | 50 dB |
| Magnētiskā ekranējuma efektivitāte bez vāka | 20 dB |
| Lietderīgais garums | 6000 mm |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | WKSG sērija |
Noslodze
| Balstu atstatums 3,0 m | 2,5 kN/m |
|---|---|
| Balstu atstatums 3,5 m | 2,01 kN/m |
| Balstu atstatums 4,0 m | 1,6 kN/m |
| Balstu atstatums 4,5 m | 1,32 kN/m |
| Balstu atstatums 5,0 m | 1,1 kN/m |
| Balstu atstatums 6,0 m | 0,75 kN/m |
| Balstu atstatums 7,0 m | 0,45 kN/m |
| Balstu atstatums 8,0 m | 0,2 kN/m |

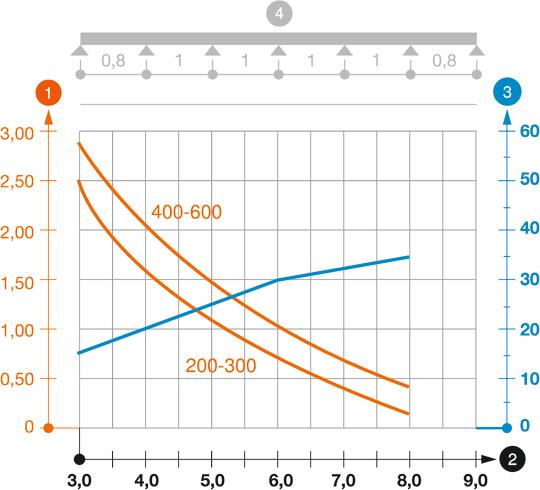

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 19,4635 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 19,4635 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Preces nr.
WKSG 120 FS
6000
200
nē
2
6098111
WKSG 130 FS
6000
300
nē
2
6098115
WKSG 140 FS
6000
400
nē
2
6098119
WKSG 150 FS
6000
500
nē
2
6098123
WKSG 160 FS
6000
600
nē
2
6098127
Platums
WKSG 120 FS
Preces nr.
6098111
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
2
WKSG 130 FS
Preces nr.
6098115
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
2
WKSG 140 FS
Preces nr.
6098119
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
2
WKSG 150 FS
Preces nr.
6098123
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
2
WKSG 160 FS
Preces nr.
6098127
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Loksnes biezums
2
