Gara laiduma kabeļu trepes WKLG 110 A4
Tips WKLG 1120 A4
Preces nr. 6311225
EAN 4012195403128
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

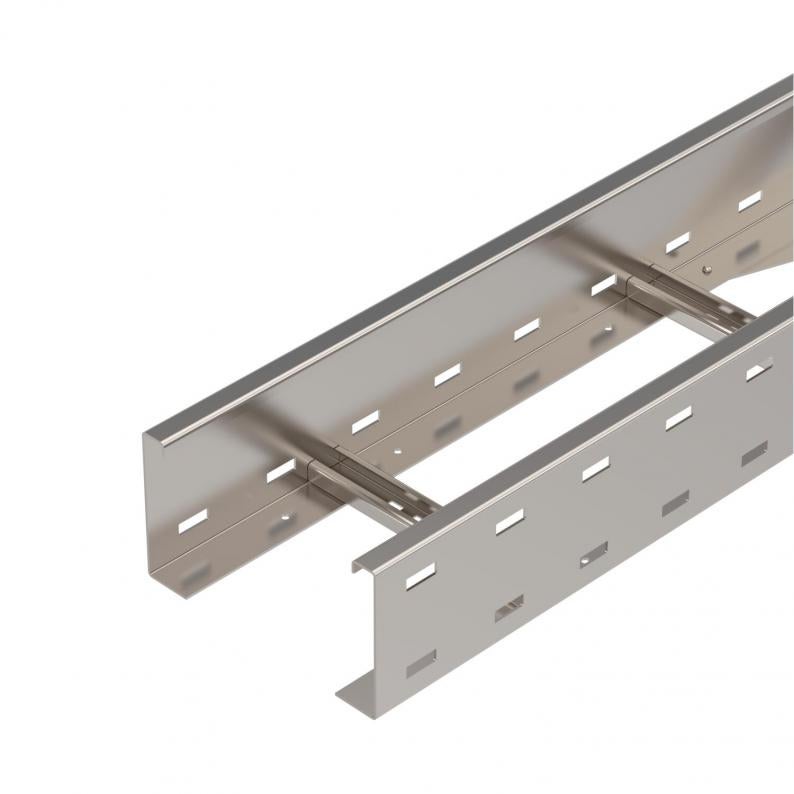

Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
Tehniskie dati

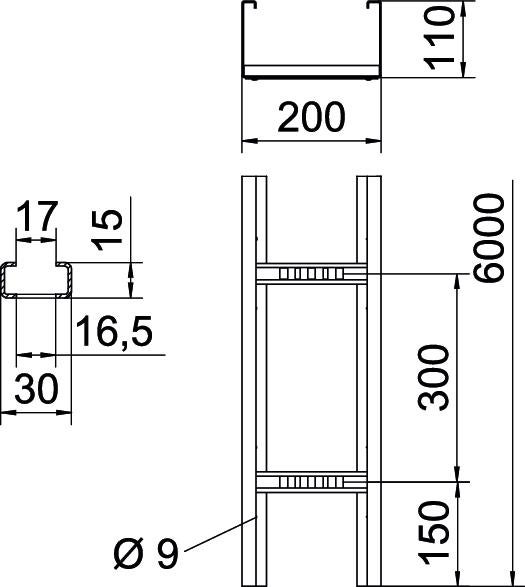

Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 110 mm |
| Izmērs L | 6000 mm |
| Izmērs B | 200 mm |
| Spraišļa atveres izmērs | 17,00 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | jā |
| Derīgais šķērsgriezums | 186 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 18600 mm² |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | Profils (atvērts) |
| Spraišļa stiprinājums | kniedēts no abām pusēm |
| Izmēri | 110 x 200 |
| ROHS atbilstība | jā |
| Metāla biezums | 2 mm |
| Izmērs | 110x200x6000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
| Izstrādājuma sērija | WKLG sērija |
Noslodze
| Balstu atstatums 3,0 m | 2,3 kN/m |
|---|---|
| Balstu atstatums 3,5 m | 1,9 kN/m |
| Balstu atstatums 4,0 m | 1,6 kN/m |
| Balstu atstatums 4,5 m | 1,33 kN/m |
| Balstu atstatums 5,0 m | 1,1 kN/m |
| Balstu atstatums 6,0 m | 0,8 kN/m |
| Balstu atstatums 7,0 m | 0,4 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 28,187 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 28,187 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
WKLG 1120 A4
6000
200
nē
2
6311225
WKLG 1130 A4
6000
300
nē
2
6311227
WKLG 1140 A4
6000
400
nē
2
6311229
WKLG 1150 A4
6000
500
nē
2
6311231
WKLG 1160 A4
6000
600
nē
2
6311233
Platums
WKLG 1120 A4
Preces nr.
6311225
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1130 A4
Preces nr.
6311227
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1140 A4
Preces nr.
6311229
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1150 A4
Preces nr.
6311231
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1160 A4
Preces nr.
6311233
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
2
