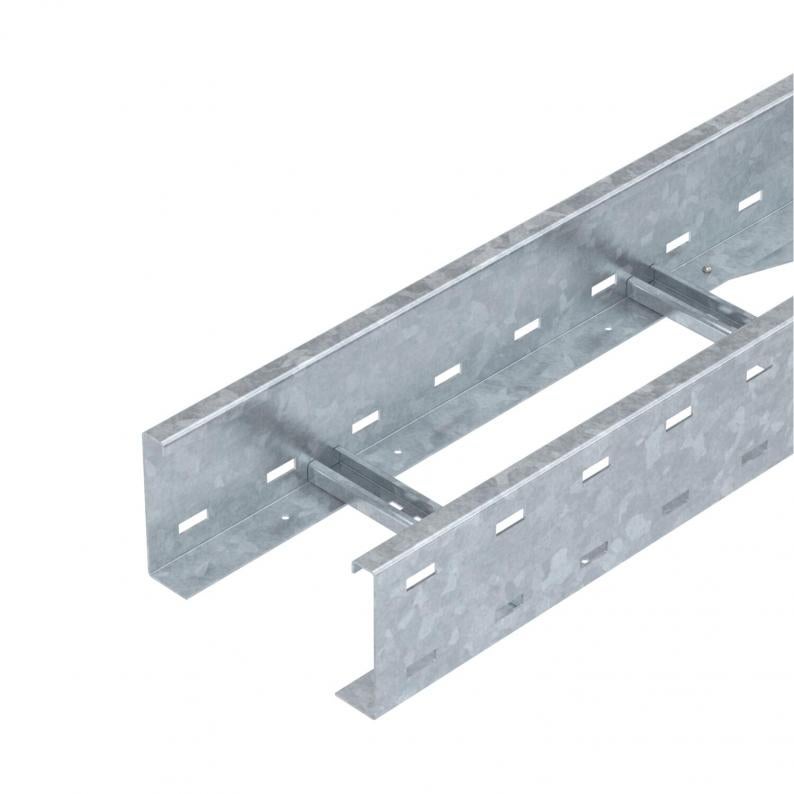

Gara laiduma kabeļu trepes WKLG 110 FT

Gara laiduma kabeļu trepes WKLG 110 FT

Tips WKLG 1120 FT
Preces nr. 6311059
EAN 4012196883332
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Metāla biezums

Mazākā pārd. vien.: 6 m

m

Apraksts

Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.


Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.

  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Gara laiduma kabeļu trepes, malas augstums 110 mm
  • Spraugas platums 16-17 mm
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

Izmēri

Garums6000 mm
Platums200 mm
Augstums110 mm
Izmērs L6000 mm
Izmērs B200 mm
Spraišļa atveres izmērs17,00

Tehniskie dati

Funkciju nodrošināšananē
Sānu caurumijā
Gara laiduma izpildījumsjā
Derīgais šķērsgriezums186 cm²
Nerūsējošs tērauds, kodinātsnē
Derīgais šķērsgriezums18600 mm²
Spraišļu izpildījumsCaurumots profils
Sānu malas konstrukcijaProfils (atvērts)
Spraišļa stiprinājumskniedēts no abām pusēm
Izmēri110 x 200
ROHS atbilstībajā
Metāla biezums2 mm
Izmērs110x200x6000
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Izstrādājuma sērijaWKLG sērija

Noslodze

Balstu atstatums 3,0 m2,5 kN/m
Balstu atstatums 3,5 m1,98 kN/m
Balstu atstatums 4,0 m1,6 kN/m
Balstu atstatums 4,5 m1,31 kN/m
Balstu atstatums 5,0 m1,1 kN/m
Balstu atstatums 6,0 m0,8 kN/m
Balstu atstatums 7,0 m0,4 kN/m
Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem12,6394 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)12,6394 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Tips
WDRL 1116 20 DD

Mazākā pārd. vien.: 3 m

m

Preces nr. 6091180

Garenais savienotājs FT
Tips
WRVL 110 FT

Mazākā pārd. vien.: 2 Gabals

Gabals

Preces nr. 6310398

Aizsargvāciņš
Tips
SKHW 110 OR

Mazākā pārd. vien.: 20 Pāris

Pāris

Lejupielādes

0 atlasīts

Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

Platums
WKLG 1120 FT
Preces nr.
6311059
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1130 FT
Preces nr.
6311063
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1140 FT
Preces nr.
6311067
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1150 FT
Preces nr.
6311071
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1160 FT
Preces nr.
6311075
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
2
