Gara laiduma kabeļu trepes WKLG 160 A4
Tips WKLG 1620 A4
Preces nr. 6227170
EAN 4012195909965
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

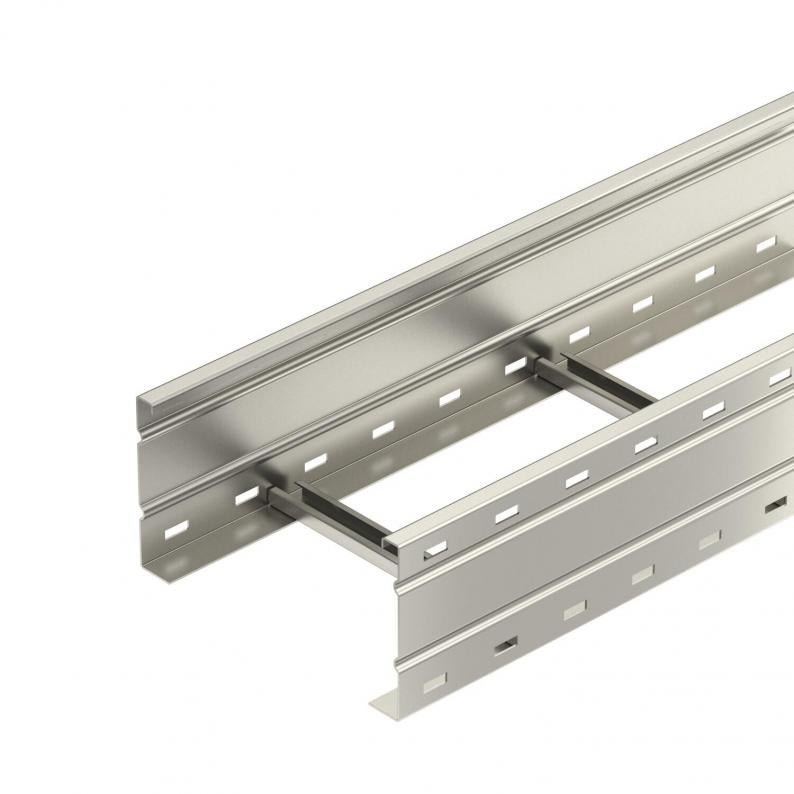

Gara laiduma kabeļu trepes ar perforētu profila malu un malas augstumu 160 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRV 160 tipa garenie savienotāji jāpasūta atsevišķi.
Tehniskie dati

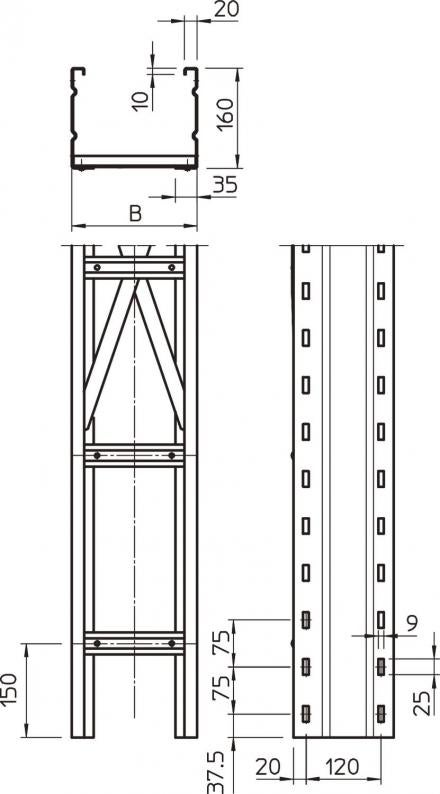

Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 160 mm |
| Izmērs L | 6000 mm |
| Izmērs B | 200 mm |
| Spraišļa atveres izmērs | 16,50 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | jā |
| Derīgais šķērsgriezums | 282 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 28200 mm² |
| Spraišļu izpildījums | Necaurumots profils |
| Sānu malas konstrukcija | Profils (atvērts) |
| Spraišļa stiprinājums | kniedēts no abām pusēm |
| ROHS atbilstība | jā |
| Metāla biezums | 2 mm |
| Izmērs | 160x200x6000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
| Izstrādājuma sērija | WKLG sērija |
Noslodze
| Balstu atstatums 3,0 m | 2,9 kN/m |
|---|---|
| Balstu atstatums 3,5 m | 2,59 kN/m |
| Balstu atstatums 4,0 m | 2,3 kN/m |
| Balstu atstatums 4,5 m | 2,04 kN/m |
| Balstu atstatums 5,0 m | 1,8 kN/m |
| Balstu atstatums 6,0 m | 1,4 kN/m |
| Balstu atstatums 7,0 m | 1 kN/m |
| Balstu atstatums 8,0 m | 0,7 kN/m |

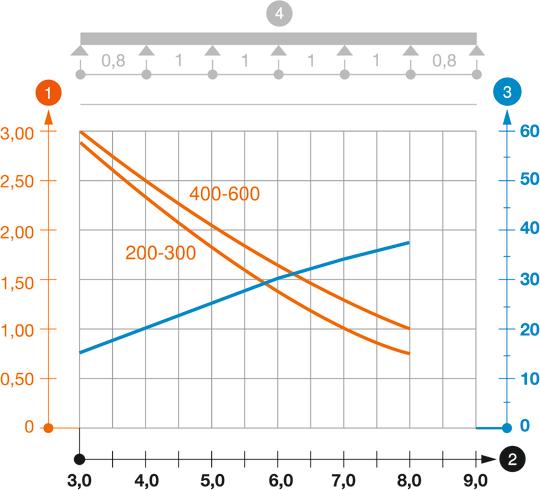

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 36,664 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 36,664 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Montāžas piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6062284
Skava starpsienas nostiprināšanai A2Tips
KS KL A2
Mazākā pārd. vien.: 30 Gabals
30Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
WKLG 1620 A4
6000
200
nē
2
6227170
WKLG 1630 A4
6000
300
nē
2
6227172
WKLG 1640 A4
6000
400
nē
2
6227174
WKLG 1650 A4
6000
500
nē
2
6227176
WKLG 1660 A4
6000
600
nē
2
6227178
Platums
WKLG 1620 A4
Preces nr.
6227170
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1630 A4
Preces nr.
6227172
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1640 A4
Preces nr.
6227174
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1650 A4
Preces nr.
6227176
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1660 A4
Preces nr.
6227178
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
2
