Gara laiduma kabeļu trepes WKLG 160 FT

Gara laiduma kabeļu trepes WKLG 160 FT

Tips WKLG 1620 FT
Preces nr. 6227120
EAN 4012196169399
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Metāla biezums

Mazākā pārd. vien.: 6 m

m

Apraksts

Gara laiduma kabeļu trepes ar perforētu profila malu un malas augstumu 160 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

WRV 160 tipa garenie savienotāji jāpasūta atsevišķi.

  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Gara laiduma kabeļu trepes, malas augstums 160 mm
  • Spraugas platums 16-17 mm
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

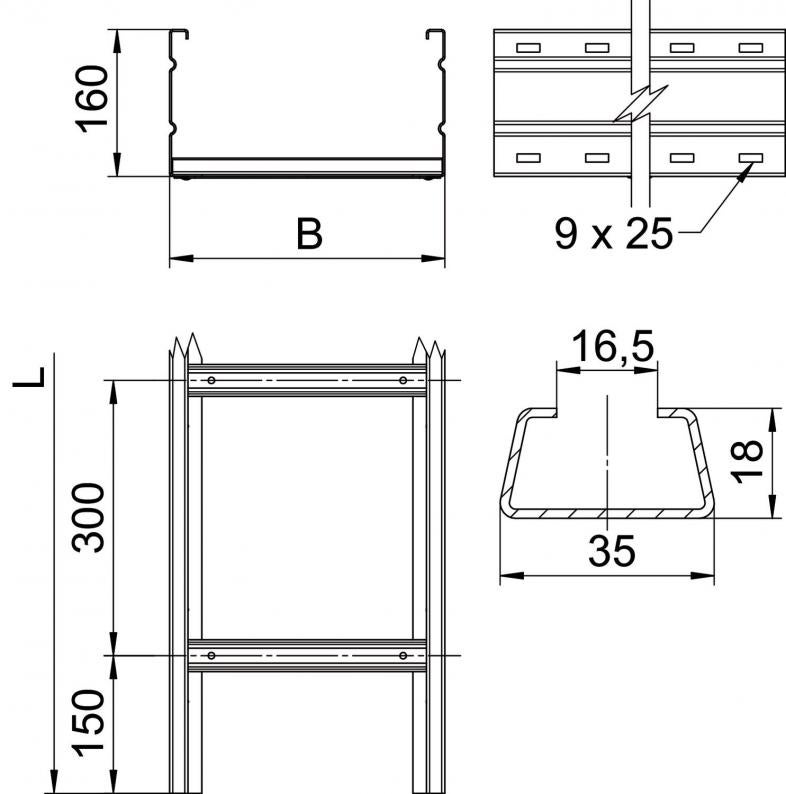

Izmēri

Garums6000 mm
Platums200 mm
Augstums160 mm
Izmērs L6000 mm
Izmērs B200 mm
Spraišļa atveres izmērs16,50

Tehniskie dati

Funkciju nodrošināšananē
Sānu caurumijā
Gara laiduma izpildījumsjā
Derīgais šķērsgriezums282 cm²
Nerūsējošs tērauds, kodinātsnē
Derīgais šķērsgriezums28200 mm²
Spraišļu izpildījumsNecaurumots profils
Spraišļa stiprinājumskniedēts no abām pusēm
Izmēri160 x 200
ROHS atbilstībajā
Metāla biezums2 mm
Izmērs160x200x6000
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Izstrādājuma sērijaWKLG sērija

Noslodze

Balstu atstatums 3,0 m2,9 kN/m
Balstu atstatums 3,5 m2,59 kN/m
Balstu atstatums 4,0 m2,3 kN/m
Balstu atstatums 4,5 m2,04 kN/m
Balstu atstatums 5,0 m1,8 kN/m
Balstu atstatums 6,0 m1,4 kN/m
Balstu atstatums 7,0 m1 kN/m
Balstu atstatums 8,0 m0,7 kN/m
WKL 160 tipa gara laiduma kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem16,6798 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)16,6798 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Tips
WDRL 1116 20 DD

Mazākā pārd. vien.: 3 m

m

Preces nr. 6227716

Garenais savienotājs FT
Tips
WRVL 160 FT

Mazākā pārd. vien.: 2 Gabals

Gabals

Preces nr. 6227836

Leņķa savienotājs 160 A2
Tips
WRWVK 160 A2

Mazākā pārd. vien.: 2 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)

Izpildījumi

Platums
WKLG 1620 FT
Preces nr.
6227120
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1630 FT
Preces nr.
6227139
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1640 FT
Preces nr.
6227147
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1650 FT
Preces nr.
6227155
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
2
WKLG 1660 FT
Preces nr.
6227163
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
2
