GES4 kanāla posms, augstums 100-150 mm
Tips OKA-W30010050D4
Preces nr. 7424620
EAN 4012195244714
Preces nr. / Tips
Garums
Platums
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 2,4 m
2,4m
m
Apraksts

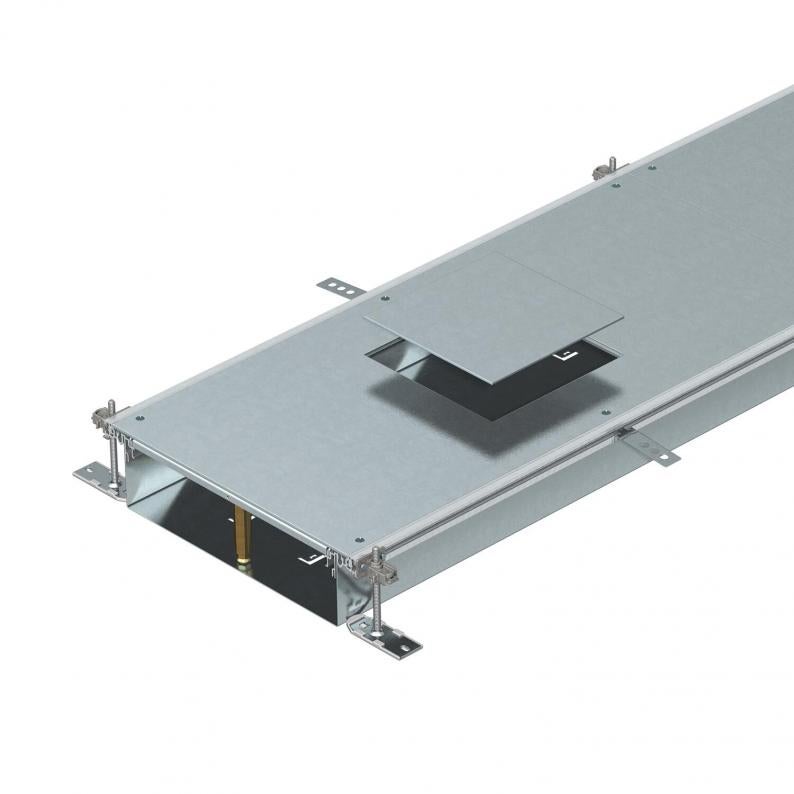

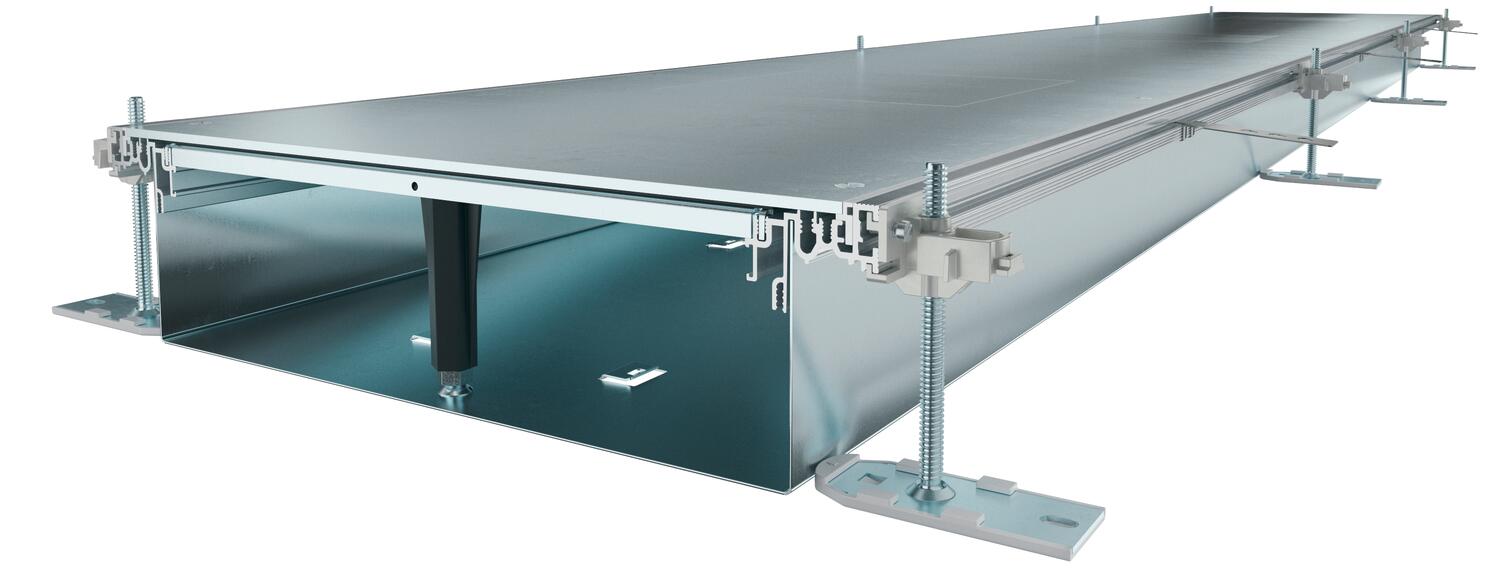

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 4 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīves (3 gab. kanāliem ar nominālo platumu 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.
Ar pieskrūvējamiem ierīču iebūves vākiem, katram vākam viena iebūves atvere ierīcei ar nominālo lielumu 4.
Tehniskie dati
Izmēri
| Garums | 2400 mm |
|---|---|
| Platums | 300 mm |
Tehniskie dati
| Sekciju skaits | 3 St. |
|---|---|
| Iespraužamo starpsienu skaits | 2 |
| Vāķi | 3 |

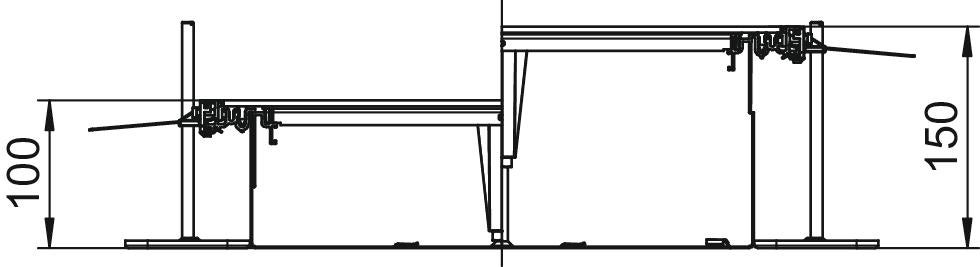

| Augstuma regulēšanas diapazons min. | 100 mm |
| Augstuma regulēšanas diapazons maks. | 150 mm |
| Minimālais grīdas pamatnes augstums | 100 |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | nē |
| Grīdas plāksne | jā |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Paredzēto iebūvējamo vienību skaits | 3 |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Ar atveri pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 4 |
| Montāžas atvere | kvadrātisks |
| ROHS atbilstība | jā |
| Kanāla augstums min. | 100 mm |
| Kanāla augstums maks. | 150 mm |
| Izmērs | 2400x300x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Starpsienas stiprinājums | iespraust |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 64,7423 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 64,7423 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
