GES9 kanāla posms, augstums 100-150 mm
Tips OKA-W40010050D9
Preces nr. 7424740
EAN 4012195244912
Preces nr. / Tips
Garums
Platums
Vāķi
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 2,4 m
2,4m
m
Apraksts

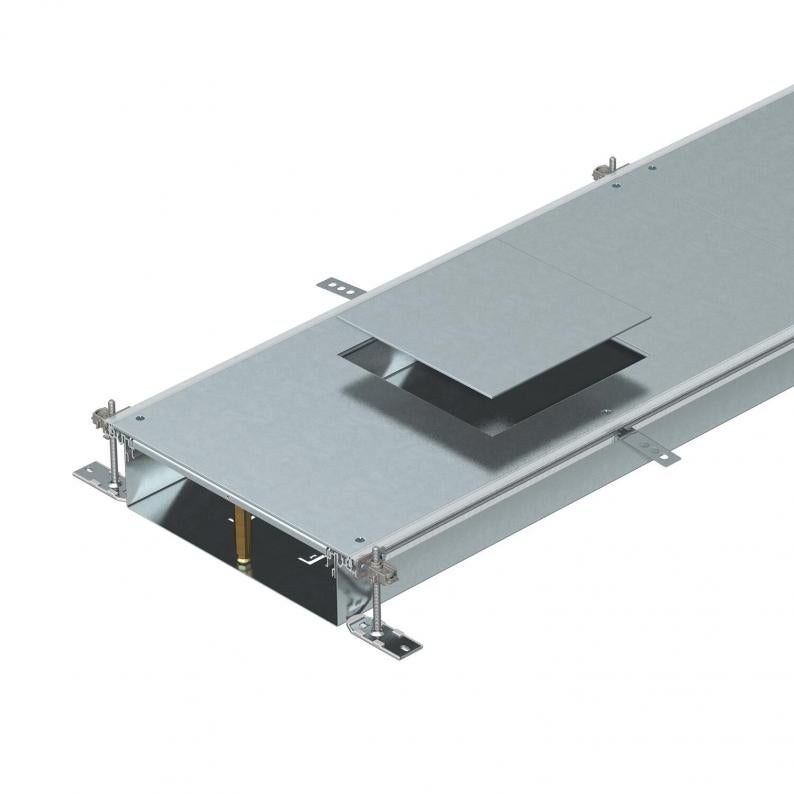

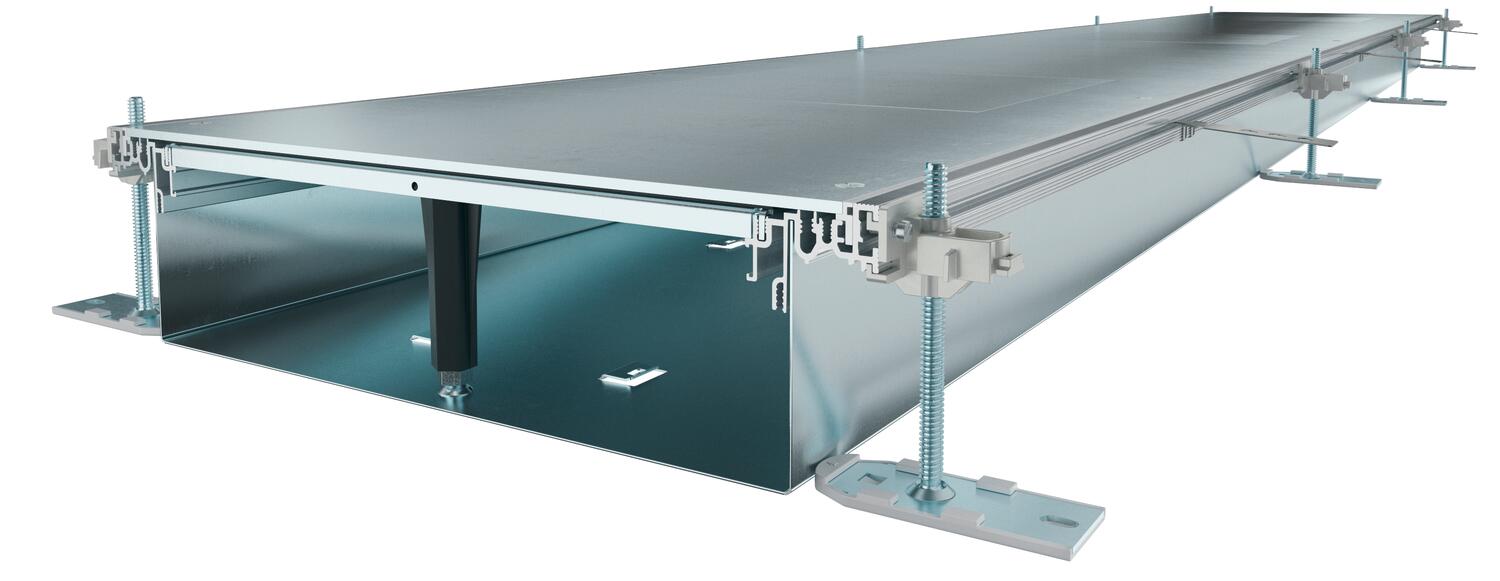

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 9 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.
Ar trīs (kanāliem ar nominālo platumu 400, L = 800 mm) vai sešiem ierīču montāžas vākiem (kanāliem ar nominālo platumu 500 un 600, L = 400 mm), ar vienu montāžas atvērumu vienai kvadrātveida iebūvējamā vienība ar nominālo izmēru 9 vai 9/55.
Tehniskie dati
Izmēri
| Garums | 2400 mm |
|---|---|
| Platums | 400 mm |
Tehniskie dati
| Sekciju skaits | 3 St. |
|---|---|
| Iespraužamo starpsienu skaits | 2 |
| Vāķi | 3 |

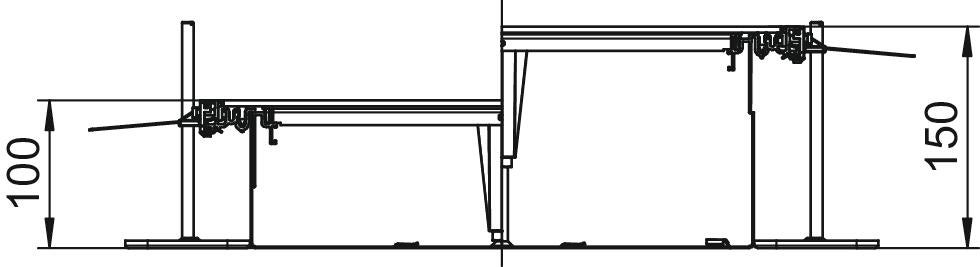

| Augstuma regulēšanas diapazons min. | 100 mm |
| Augstuma regulēšanas diapazons maks. | 150 mm |
| Minimālais grīdas pamatnes augstums | 100 |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | jā |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Paredzēto iebūvējamo vienību skaits | 3 |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Ar atveri pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Montāžas atvere | kvadrātisks |
| ROHS atbilstība | jā |
| Kanāla augstums min. | 100 mm |
| Kanāla augstums maks. | 150 mm |
| Izmērs | 2400x400x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Starpsienas stiprinājums | iespraust |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 79,8447 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 79,8447 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
OKA-G40040240FBL
7423964
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G40040240FBR
7423984
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G40040240ES
7424304
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA FB2 TX
7424821
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423964
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-240 mmTips
OKA-G40040240FBL
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423984
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-240 mmTips
OKA-G40040240FBR
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7424304
Kanāla gala elements, augstums 40-240 mmTips
OKA-G40040240ES
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Vāķi
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
OKA-W40010050D9
2400
400
3
100
150
7424740
OKA-W50010050D9
2400
500
6
100
150
7424742
OKA-W60010050D9
2400
600
6
100
150
7424744
Platums
Vāķi
OKA-W40010050D9
Preces nr.
7424740
Garums
2400
Platums
400
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W50010050D9
Preces nr.
7424742
Garums
2400
Platums
500
Vāķi
6
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W60010050D9
Preces nr.
7424744
Garums
2400
Platums
600
Vāķi
6
Kanāla augstums min.
100
Kanāla augstums maks.
150
