GES9 kanāla posms, augstums 60-110 mm
Tips OKA-W4006050D9
Preces nr. 7424720
EAN 4012195244868
Preces nr. / Tips
Garums
Platums
Vāķi
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 2,4 m
2,4m
m
Apraksts

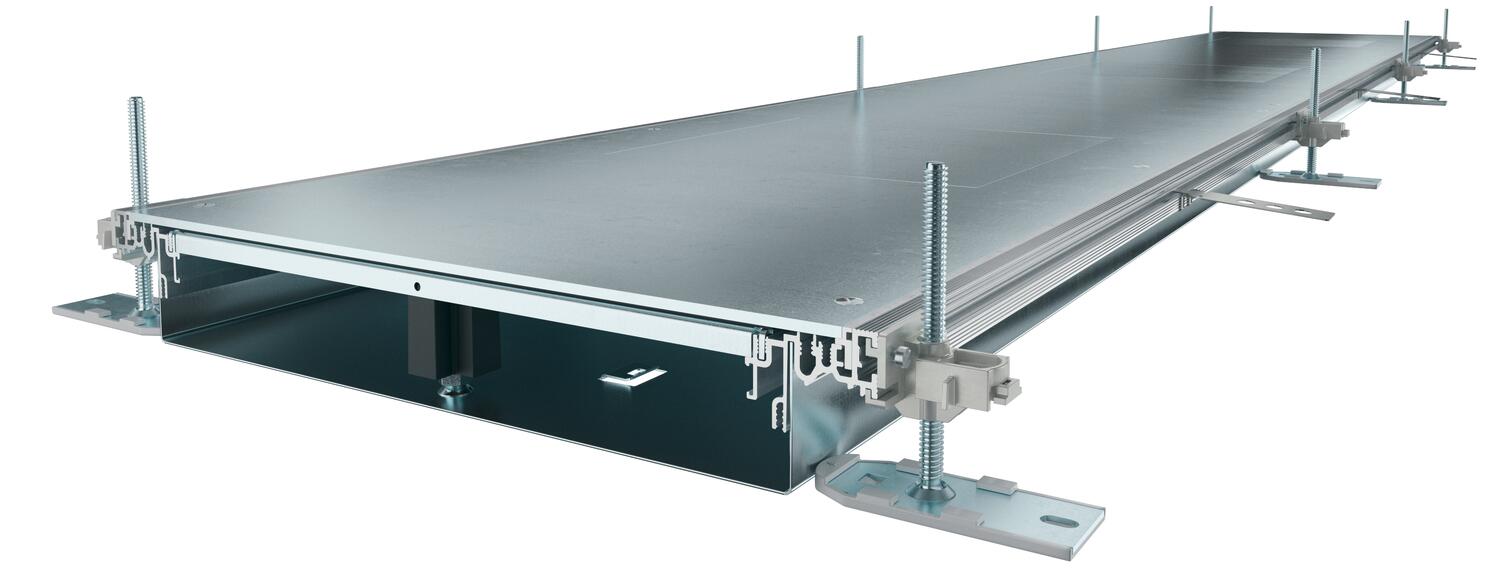

Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru 9 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

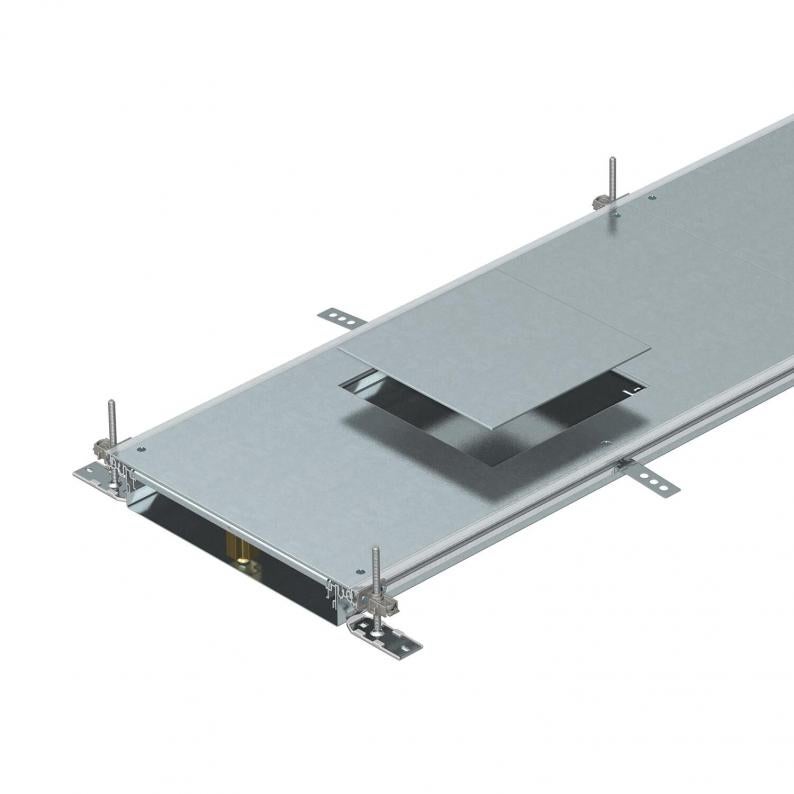

Ar trīs (kanāliem ar nominālo platumu 400, L = 800 mm) vai sešiem ierīču montāžas vākiem (kanāliem ar nominālo platumu 500 un 600, L = 400 mm), ar vienu montāžas atvērumu vienai kvadrātveida iebūvējamā vienība ar nominālo izmēru 9 vai 9/55.
Tehniskie dati
Izmēri
| Garums | 2400 mm |
|---|---|
| Platums | 400 mm |
Tehniskie dati
| Sekciju skaits | 3 St. |
|---|---|
| Iespraužamo starpsienu skaits | 2 |
| Vāķi | 3 |
| Augstuma regulēšanas diapazons min. | 60 mm |
| Augstuma regulēšanas diapazons maks. | 110 mm |
| Minimālais grīdas pamatnes augstums | 60 |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | jā |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Paredzēto iebūvējamo vienību skaits | 3 |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Ar atveri pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Montāžas atvere | kvadrātisks |
| ROHS atbilstība | jā |
| Kanāla augstums min. | 60 mm |
| Kanāla augstums maks. | 110 mm |
| Izmērs | 2400x400x60 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Starpsienas stiprinājums | iespraust |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 70,9537 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 70,9537 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
OKA-G40040150FBL
7423954
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G40040150FBR
7423974
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G40040150ES
7424284
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA FB2 TX
7424821
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423954
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mmTips
OKA-G40040150FBL
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423974
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mmTips
OKA-G40040150FBR
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7424284
Kanāla gala elements, augstums 40-150 mmTips
OKA-G40040150ES
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Vāķi
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
OKA-W4006050D9
2400
400
3
60
110
7424720
OKA-W5006050D9
2400
500
6
60
110
7424722
OKA-W6006050D9
2400
600
6
60
110
7424724
