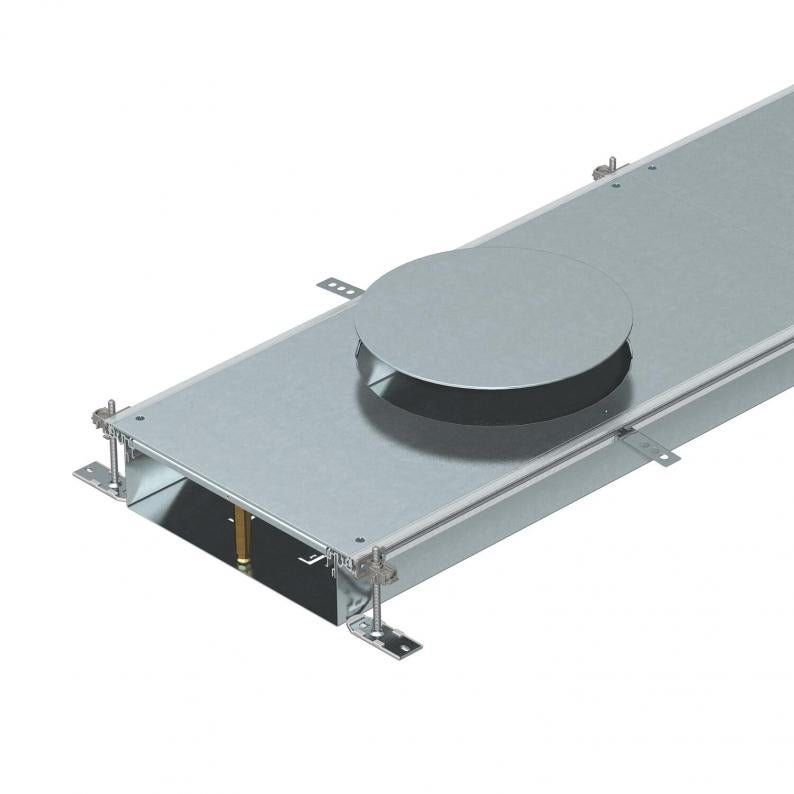

GESR9 kanāla posms, augstums 100-150 mm
Type OKA-W40010050DR9
|Item no. 7424800
|EAN 4012195245049
Item no. / Type
7424800 / OKA-W40010050DR9
Garums
2400 mm
Platums
400 mm
Vāķi
3
Kanāla augstums min.
100 mm
Kanāla augstums maks.
150 mm
Smallest selling unit: 2,4 m
2,4m
m
Description
Montāžai gatavs kanāla posms ar 3 vai 6 ierīču montāžas vākiem vadu ievilkšanai un iebūvējamo vienību ar nominālo izmēru R9 montāžai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka ar noslēgtu montāžas atveri. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.
Ar trīs (kanāliem ar nominālo platumu 400, L = 800 mm) vai sešiem ierīču montāžas vākiem (kanāliem ar nominālo platumu 500 un 600, L = 400 mm), ar vienu montāžas atvērumu vienai apaļai iebūvējamā vienība ar nominālo izmēru R9 vai R9/55.
Technical data
Izmēri
| Garums | 2400 mm |
|---|---|
| Platums | 400 mm |
Tehniskie dati
| Sekciju skaits | 3 St. |
|---|---|
| Iespraužamo starpsienu skaits | 2 |
| Vāķi | 3 |

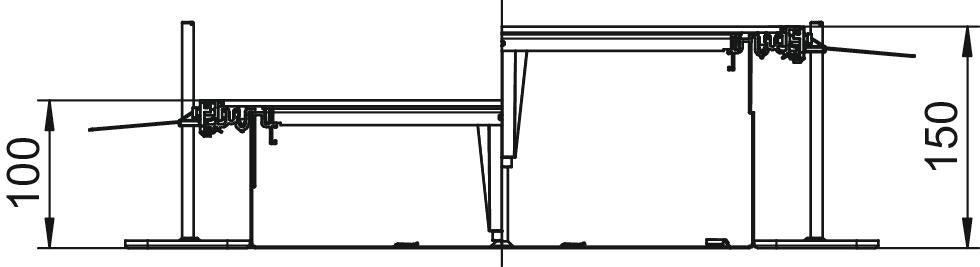

| Augstuma regulēšanas diapazons min. | 100 mm |
| Augstuma regulēšanas diapazons maks. | 150 mm |
| Minimālais grīdas pamatnes augstums | 100 |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | nē |
| Grīdas plāksne | jā |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Paredzēto iebūvējamo vienību skaits | 3 |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Ar atveri pieslēgumam | jā |
| Montāžas atvere | apaļš |
| Kanāla augstums min. | 100 mm |
| Kanāla augstums maks. | 150 mm |
| Izmērs | 2400x400x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 82,8974 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 82,8974 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Metrs |
| Declared Unit Quantity (LCA) | 1 |
