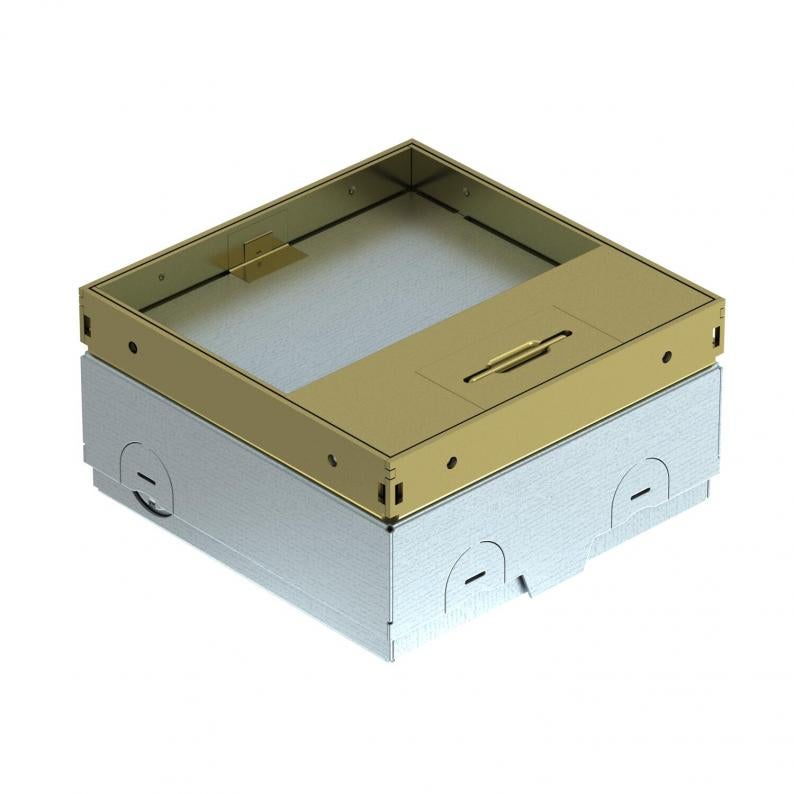

Grīdas kontaktligzda UDHOME-ONE, ar izgriezumu grīdas segumā, brīvi aprīkojama, misiņš
Tips UDHOME-ONE GM15
Preces nr. 7368286
EAN 4012196874620
Preces nr. / Tips
7368286 / UDHOME-ONE GM15
Vāka izpildījums
Izgriezums grīdas segumam
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kvadrātveida grīdas kontaktligzda izmantošanai sistēmas grīdās un betona grīdās ar sauso kopšanu iekštelpās. Iebūvējams korpuss ar sagatavotām ieejas atverēm cauruļu (M20/M25) montāžai. Augšējā daļa ar 4 augstuma regulēšanas balstiem ir noregulējama atbilstoši grīdas seguma augšmalai. Minimālais uzstādīšanas dziļums ir 75 mm, izlīdzināšanas diapazons + 30 mm. Grīdas segumā redzams ietvars un vāks no misiņa. Vāks ar izgriezumu grīdas segumam. Slodzes izturība 15 kN lietotā stāvoklī nav garantēta. Tukšs korpuss Modul 45® montāžas ierīcei un datu buksei. Piegādes stāvoklī noslēgts ar nosegplāksni.
Uzstādot divvirzienu VDE/NF kontaktligzdu, izmantojot montāžas kronšteinu, leņķiskā spraudņa izmantošana ir iespējama tikai tad, ja uzstādīšanas augstums ir vismaz 90 mm. Mazāka montāžas augstuma gadījumā lietojiet taisno spraudni.
Uzstādot divvirzienu VDE/NF kontaktligzdu, izmantojot montāžas kronšteinu, leņķiskā spraudņa izmantošana ir iespējama tikai tad, ja uzstādīšanas augstums ir vismaz 90 mm. Mazāka montāžas augstuma gadījumā lietojiet taisno spraudni.
Tehniskie dati

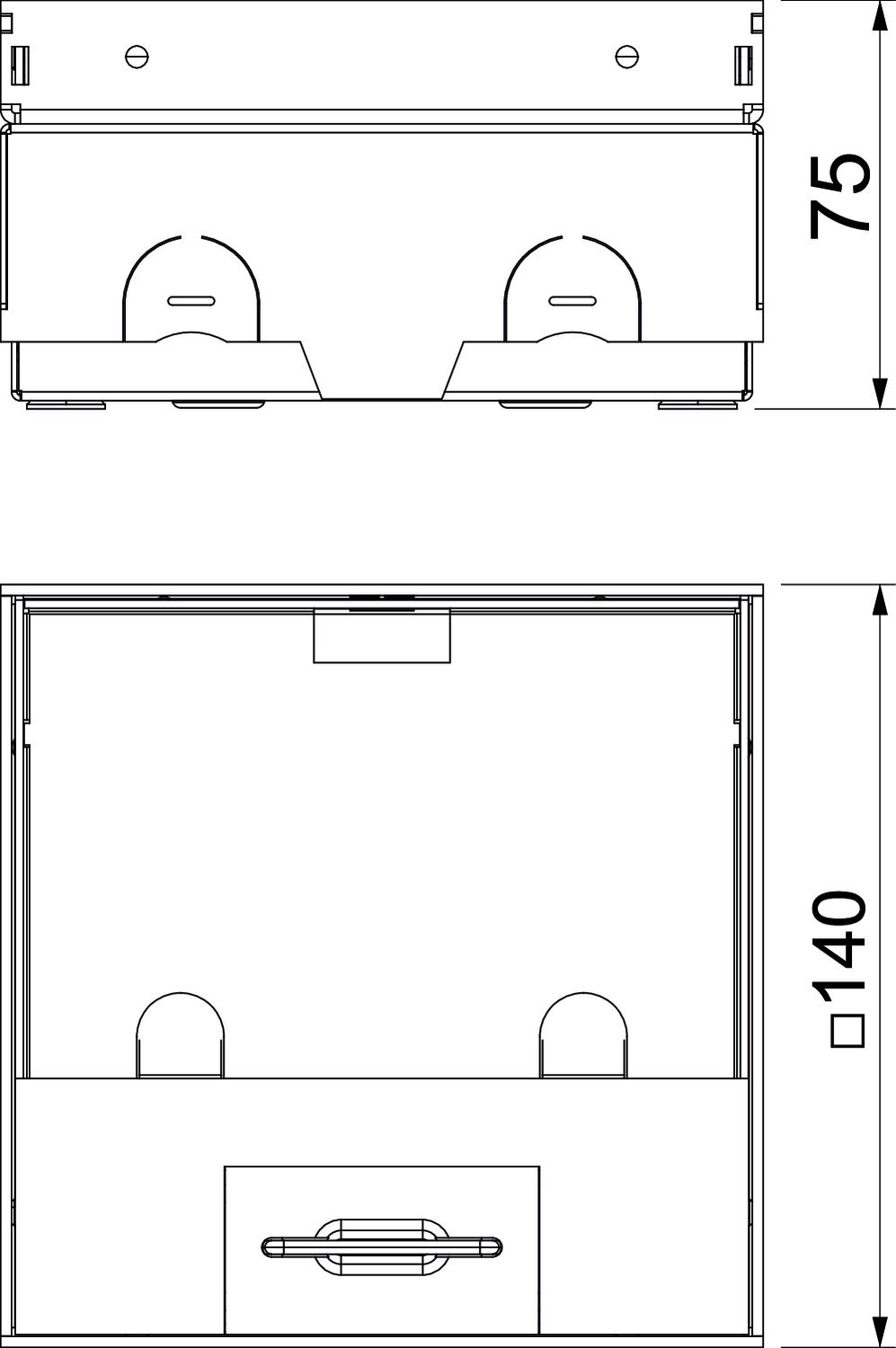

Izmēri
| Garums | 140 mm |
|---|---|
| Platums | 140 mm |
| Augstums | 75 mm |
Tehniskie dati
| Grīdas augstums min. | 75 mm |
|---|---|
| Grīdas augstums maks. | 105 mm |
| Vāka izpildījums | Izgriezums grīdas segumam |
| Grīdas seguma biezums | 15 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Iebūvējamo ierīču skaits | 2 |
| Iespējams iemontēt blīvi | nē |
| Piemērots zemgrīdas kanālam | nē |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Piemērots mitrajai kopšanai | nē |
| Ar izgriezumu grīdas segumam | jā |
| Grīdas seguma aizsardzības rāmis | nē |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | nē |
| Aizsardzības pakāpes IK kods | IK10 |
| Lielas slodzes versija | nē |
| Atļaujas | VDE |
| Aizsardzības veids (IP) izmantošanas stāvoklī | IP20 |
| Aizsardzības veids (IP) neizmantotā stāvoklī | IP40 |
| Pielietojums izmantošanas stāvoklī | 6.101.1 sausā grīdas kopšana |
| Pielietojums neizmantotā stāvoklī | 6.101.1 sausā grīdas kopšana |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 15 000 N |
| Atvēršanas mehānisms | Roktura skava |
| Aprīkojums | Tukšs korpuss |
| ROHS atbilstība | atbrīvots |
| Izmērs | 140x140x75 |
| Materiāls | misiņa |
| Izstrādājuma sērija | UDHOME-ONE |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 10,2787 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 10,2787 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
