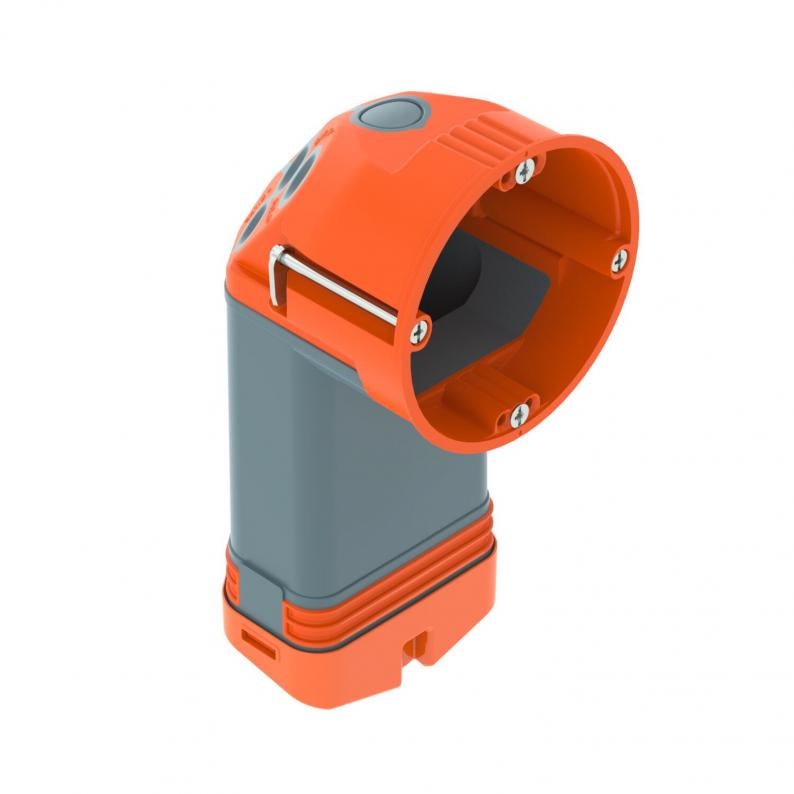

HW dobo sienu elektronikas kārba 74 hermētiska, ar elastomēra maisiņu
Tips HE 74-L
Preces nr. 2003828
EAN 4012197276676
Preces nr. / Tips
2003828 / HE 74-L
Augstums
77 mm
Frēzējamā cauruma diametrs
68 mm
Diametrs
68 mm
Ievadu skaits
8
caurules diametram
20/25 mm
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
Dobās sienas elektronikas kārba ar membrānas tipa ievadiem un papildu kabeļu izvilkšanas vietai, izmantošanai dobās sienās ar iebūves dziļumu vismaz 75 mm un plākšņu biezumu 5 - 35 mm.
• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 2 ievadi NYM vadiem 3 x 1,5 mm²
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 2 kombinētais cauruļu ievads Ø 20 un 25 mm kabeļu izvilkšanas vietas apakšā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 2 ievadi NYM vadiem 3 x 1,5 mm²
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 2 kombinētais cauruļu ievads Ø 20 un 25 mm kabeļu izvilkšanas vietas apakšā
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati

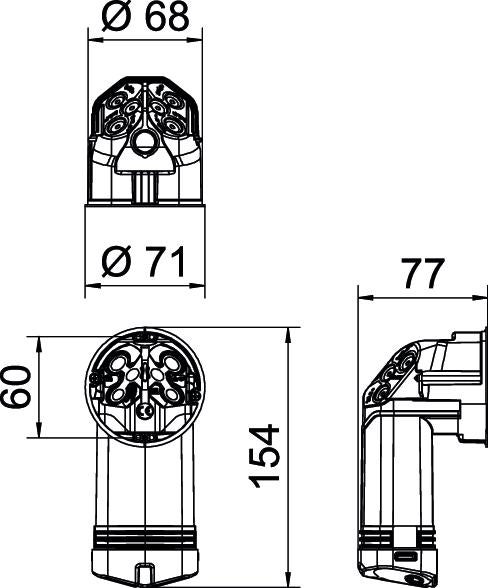

Izmēri
| Garums | 154 mm |
|---|---|
| Platums | 71 mm |
| Augstums | 77 mm |
Tehniskie dati
| Triecienizturīgs | nē |
|---|---|
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 68 mm |
| Piemērots plāksnēm ar biezumu min. | 5 mm |
| Piemērots plāksnēm ar biezumu maks. | 35 mm |
| Vāka skrūvju attālums | 61 mm |
| Diametrs | 68 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 8 |
| Ierīču stiprinājums | Skrūves |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Ievades membrāna |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | jā |
| Balsti | Savienojuma balsts |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | Citi |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C |
| Kombinētie ievadi Ø 20 / 25 mm | 2 |
| Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Kabeļu ievadi 3 x 1,5 mm² | 2 |
| Materiāls | Polipropilēns/termoplastisks elastomērs |
| Krāsa | oranžs/pelēks |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2212 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2212 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
