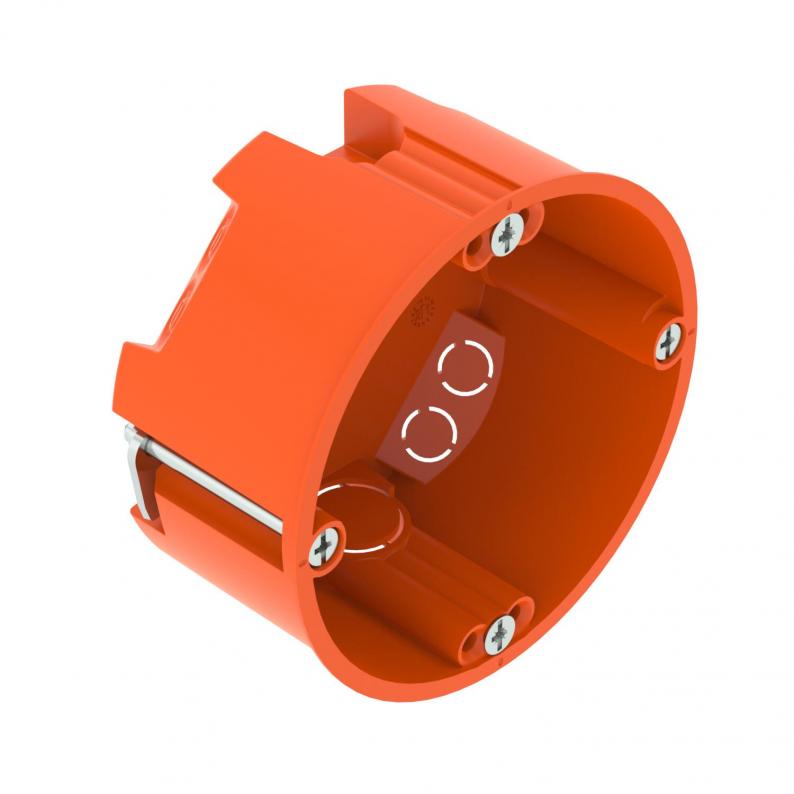

HW ierīču kārba dobai sienai 35
Tips HG 35
Preces nr. 2003800
EAN 4012196687060
Preces nr. / Tips
2003800 / HG 35
Augstums
35 mm
Frēzējamā cauruma diametrs
68 mm
Diametrs
68 mm
Ievadu skaits
6
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Ierīču kārbas dobai sienai izmantošanai dobās sienās ar iebūves dziļumu vismaz 35 mm un plākšņu biezumu 5 - 28 mm.
• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• savienojums ar citām ierīču kārbām tips HG 35 ar savienojuma balstu tipu ZH 11-V
piegādes piederumi: 10 x savienojuma balsti tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 2 x 3 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• savienojums ar citām ierīču kārbām tips HG 35 ar savienojuma balstu tipu ZH 11-V
piegādes piederumi: 10 x savienojuma balsti tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 35 mm |
|---|
Tehniskie dati
| Atveres veids | NYM vadi un datu pārraides kabeļi |
|---|---|
| Triecienizturīgs | nē |
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 68 mm |
| Piemērots plāksnēm ar biezumu min. | 5 mm |
| Piemērots plāksnēm ar biezumu maks. | 28 mm |
| Diametrs | 68 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 6 |
| Ierīču stiprinājums | Skrūves |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Balsti | Savienojuma balsts |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C |
| Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kabeļu ievadi 3 x 1,5 mm² | 4 |
| Izmērs | Ø68mm, H35mm |
| Materiāls | Polipropilēns |
| Krāsa | oranžs |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,064 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,064 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
ZH 60-ID
2003848
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 2003842
HW apmetuma izlīdzināšanas gredzens 10Tips
ZH 10-AR
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 2003844
HW apmetuma izlīdzināšanas gredzens 20Tips
ZH 20-AR
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Augstums
Frēzējamā cauruma diametrs
Diametrs
Ievadu skaits
Preces nr.
HG 35
35
68
68
6
2003800
HG 35
Preces nr.
2003800
Augstums
35
Frēzējamā cauruma diametrs
68
Diametrs
68
Ievadu skaits
6
