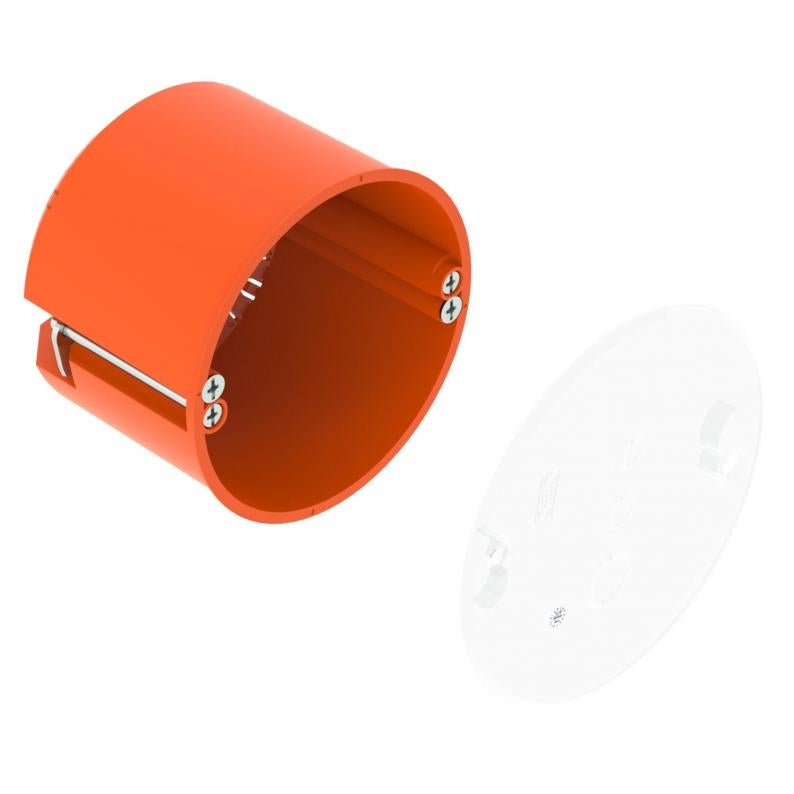

HW ierīču kārba dobai sienai 61, CEE/PERILEX, ar vāku
Tips HG 61-AD-D
Preces nr. 2003820
EAN 4012196714650
Preces nr. / Tips
2003820 / HG 61-AD-D
Augstums
61 mm
Frēzējamā cauruma diametrs
74 mm
Diametrs
74 mm
Ievadu skaits
9
caurules diametram
20/25 mm
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts
CEE/PERILEX ierīču kārba dobai sienai ar vāku izmantošanai dobās sienās ar iebūves dziļumu vismaz 61 mm un plākšņu biezumu 5 - 40 mm.
• 2 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 3 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 3 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 1 ievads NYM vadiem 3 x 1,5 mm²
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 2 skrūvju vietas
• ierīču skrūves, skavas uzliktņi
• 3 kombinēti cauruļu ievadi Ø 20 un 25 mm
• 3 ievadi NYM vadiem 3 x 2,5 mm² vai 5 x 1,5 mm²
• 2 ievadi NYM vadiem 5 x 2,5 mm² vai 7 x 1,5 mm²
• 1 ievads NYM vadiem 3 x 1,5 mm²
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 61 mm |
|---|
Tehniskie dati
| Atveres veids | NYM-vadi un caurule |
|---|---|
| Triecienizturīgs | nē |
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 74 mm |
| Piemērots plāksnēm ar biezumu min. | 5 mm |
| Piemērots plāksnēm ar biezumu maks. | 40 mm |
| Vāka skrūvju attālums | 67 mm |
| Diametrs | 74 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 9 |
| Ierīču stiprinājums | Skrūves |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Izlaušanas atvere |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | nē |
| Balsti | bez |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | balts |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C |
| Kombinētie ievadi Ø 20 / 25 mm | 3 |
| Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² | 3 |
| Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Kabeļu ievadi 3 x 1,5 mm² | 1 |
| Izmērs | Ø74mm, H61mm |
| Materiāls | Polipropilēns |
| Krāsa | oranžs |
| Nominālais spriegums | 400 V |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1237 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1237 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
