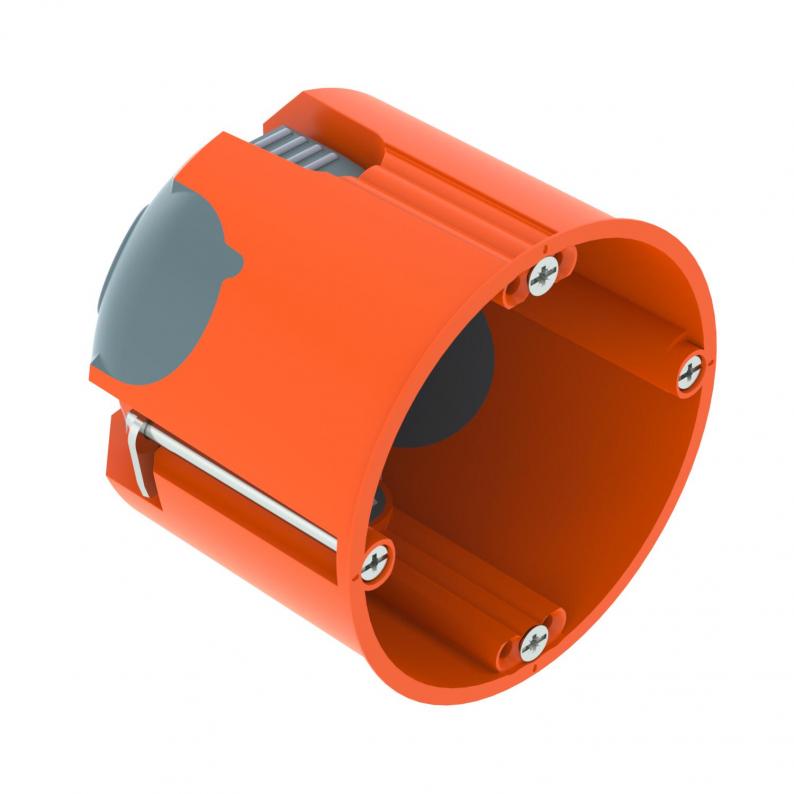

HW ierīču-savienojumu kārba dobai sienai 61, hermētiska
Tips HG 61-L
Preces nr. 2003808
EAN 4012196715947
Preces nr. / Tips
2003808 / HG 61-L
Augstums
61 mm
Frēzējamā cauruma diametrs
68 mm
Diametrs
68 mm
Ievadu skaits
10
caurules diametram
20/25 mm
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Dobo sienu kārbas ar hermētiskiem membrānu ieliktņiem, ko izmanto dobās sienās ar vismaz 61 mm dziļumu un plāksnes biezumu no 5 līdz 40 mm.
• 2 x 3 skrūves
• Ierīces skrūves, iespīlēšanas siksnas
• 2 Combi - Caurules Ø 20 un 25 mm
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm2 vai 5 x 1,5 mm2
• 2 ievadi NYM vadiem 5 x 2,5 mm2 vai 7 x 1,5 mm2
• Gaisa necaurlaidīgs savienojums, izmantojot savienojuma savienotāja tipu ZH 11-V
• skaņas aizsardzība pārbaudīta līdz 70 dB saskaņā ar ISO 10140- 2
Piegādes piederumi: 10 x Savienojuma savienotāja tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
• 2 x 3 skrūves
• Ierīces skrūves, iespīlēšanas siksnas
• 2 Combi - Caurules Ø 20 un 25 mm
• 4 ievadi NYM vadiem 3 x 1,5 mm
• 2 ievadi NYM vadiem 3 x 2,5 mm2 vai 5 x 1,5 mm2
• 2 ievadi NYM vadiem 5 x 2,5 mm2 vai 7 x 1,5 mm2
• Gaisa necaurlaidīgs savienojums, izmantojot savienojuma savienotāja tipu ZH 11-V
• skaņas aizsardzība pārbaudīta līdz 70 dB saskaņā ar ISO 10140- 2
Piegādes piederumi: 10 x Savienojuma savienotāja tips ZH 11-V
Pārbaudīts atbilstoši DIN EN 60670-1, DIN EN 60670-22 un DIN 49073-1.
Tehniskie dati
Izmēri
| Augstums | 61 mm |
|---|
Tehniskie dati
| Atveres veids | NYM-vadi, datu pārraides kabeļi un gofrētās caurules |
|---|---|
| Triecienizturīgs | nē |
| Ieliktņu skaits | 1 |
| Frēzējamā cauruma diametrs | 68 mm |
| Piemērots plāksnēm ar biezumu min. | 5 mm |
| Piemērots plāksnēm ar biezumu maks. | 40 mm |
| Diametrs | 68 mm |
| Nesatur halogēnus | jā |
| Ievadu skaits | 10 |
| Ierīču stiprinājums | Skrūves |
| Aizsardzības veids | IP30 |
| Korpusa caurvada veids | Ievades membrāna |
| caurules diametram | 20/25 mm |
| Ar skrūvēm | jā |
| Hermētisks | jā |
| Balsti | Savienojuma balsts |
| Nominālais diametrs min. | 1,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| Forma | apaļš |
| Vāks | bez |
| Vāka nostiprināšana | Skrūves |
| ROHS atbilstība | jā |
| ugunsizturīgs | atb. VDE 0471/IEC 60695-2-11, pārbaudes temperatūra 850°C |
| Kombinētie ievadi Ø 20 / 25 mm | 2 |
| Kabeļu ievadi 3 x 2,5 mm² / 5 x 1,5 mm² | 2 |
| Kabeļu ievadi 5 x 2,5 mm² / 7 x 1,5 mm² | 2 |
| Kabeļu ievadi 3 x 1,5 mm² | 4 |
| Izmērs | Ø68mm, H61mm |
| Materiāls | Polipropilēns/termoplastisks elastomērs |
| Krāsa | oranžs/pelēks |
| Nominālais spriegums | 400 V |
| Skaņas izolācija | testēts līdz pat 70 dB atbilstoši ISO 10140-2 |
| Izstrādājuma sērija | WIN sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0889 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0889 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
